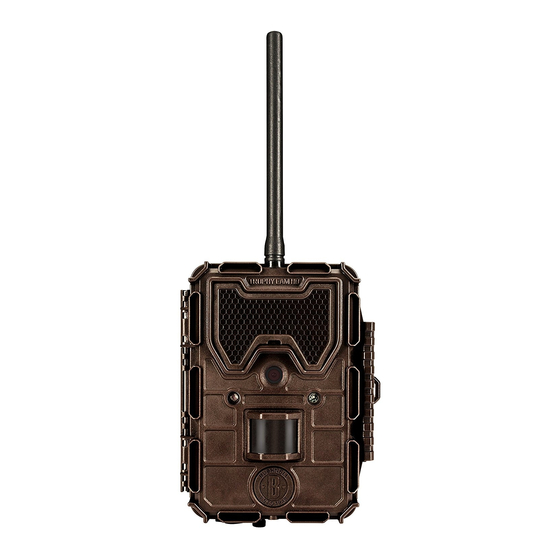

- Seite 1 G E B R A U C H S A N L E I T U N G www.trophycam.de DEUTSCH VIDEO Modellnummern: 119676 / 119677 / 119678 03-14...
-
Seite 2: Wichtiger Hinweis
WICHTIGER HINWEIS Wir gratulieren Ihnen zum Kauf einer der besten Wildkameras auf dem Markt! Bushnell ist auf die Entwicklung dieses Produktes sehr stolz, und wir sind sicher, dass auch Sie mit Ihrer Wahl zufrieden sein werden. Wir freuen uns über Ihren Kauf und danken Ihnen für das in uns gesetzte Vertrauen. - Seite 3 EINLEITUNG Angaben zur Trophy Cam HD Bei der Trophy Cam HD von Bushnell handelt es sich um eine digitale Wildkamera. Ausgelöst wird die Kamera durch Bewegungen des Wilds mittels einem hochempfindlichen passiven Infrarot-Bewegungssensor (PIR). Die Trophy Cam HD liefert Bilder (Standfotos bis zu 8MP) und Videos in HD-Qualität.
-
Seite 4: Teile Und Bedienelemente
Mondphase und Luftdruck* (*Ein Aufdruck der Barometerdaten ist nur mit dem Model 119678 möglich). Einsatzbereiche Die Trophy Cam HD lässt sich als Wildkamera für das Aufspüren oder Beobachten von Wild einsetzen. Sie kann ebenfalls für Überwachungszwecke eingesetzt werden. TEILE UND BEDIENELEMENTE Die Trophy Cam HD hat folgende Anschlüsse für externe Geräte: USB-... - Seite 5 Eine Leiste mit sechs Funktionstasten wird hauptsächlich im SETUP (Einstellungs)-Modus für die Auswahl der Bedienfunktionen und -parameter verwendet. Wie in Abb. 2 dargestellt handelt es sich bei diesen Tasten um: AUFWÄRTS, ABWÄRTS, LINKS, RECHTS, OK und MENÜ. Drei der Tasten beinhalten neben ihrer eigentlichen noch eine zweite Funktion (Schnelltasten im SETUP-Modus): Die ABWÄRTS-Taste kann auch zum Einstellen der Kamera in den Foto-Modus (Standbild-Symbol) verwendet werden und mit der AUFWÄRTS-Taste lässt sich der Videomodus der Kamera...
-
Seite 6: Einlegen Der Batterien Und Sd-Karte
Batterien und der SD-Karte: Einlegen der Batterien Nach dem Öffnen der zwei Laschen auf der rechten Seite der Trophy Cam HD sehen Sie entweder acht oder zwölf Batteriefächer, je nach Modell. Für eine maximale Lebensdauer der Batterien sollte stets ein kompletter Satz Batterien eingelegt werden. Die Trophy Cam HD kann auch mit nur vier Batterien betrieben werden, die in die ersten Batteriefächer... - Seite 7 Funktionsstörungen führen kann. Optional kann das Zubehör Solar Panel mit der Artikelnummer 119656C am „DC In“ Eingang im unteren Bereich der Trophy Cam HD angeschlossen werden (andere externe Stromquellen sollten nicht angeschlossen werden, da sonst die einwandfreie Funktion der Kamera nicht gewährleistet werden kann).
- Seite 8 SETUP-Modus (falls die SD-Karte gesperrt ist erscheint im SETUP- Modus das SD-Karten-Symbol mit einem "Schloss"-Symbol). Das Formatieren der SD-Karte mittels der Trophy Cam HD wird vor der Erstnutzung der Kamera empfohlen, besonders dann, wenn die Karte zuvor bereits in anderen Geräten verwendet wurde (siehe “Menü...
-
Seite 9: Gebrauch Der Trophy Cam Hd
GEBRAUCH DER Trophy Cam HD Nach dem Sie Ihre Trophy Cam HD durch das korrekte Einlegen der Batterien und einer SD-Karte vorbereitet haben, ist sie bereit für den Einsatz im Freien. Sie lässt sich ganz einfach im eingeschalteten Zustand an einem Baum befestigen und liefert Ihnen genau die tollen Fotos, die Sie sich gewünscht... -
Seite 10: Setup Mode (Einstellungs-Modus)
Kamera erst einmal im EIN-Modus, sind keine manuellen Steuerungen mehr erforderlich oder möglich (die Funktionstasten sind gesperrt). Die Trophy Cam HD ist so eingestellt, dass sie automatisch Fotos oder Videos macht (gemäß der aktuellen Parametereinstellungen), wenn der PIR-Sensor im überwachten Bereich Bewegung erkennt. - Seite 11 Abb. 3: Anzeige der SETUP-Informationen Kamera-Modus (Standfoto) Video-Modus SD-Kartenstatus Aulösung (Bildgröße) Video-Ton Ein Videoaulösung Video Modus Batteriestand Standfoto Modus Datum Monat/ Zeitstempel Tag/Jahr (Time Stamp) Uhrzeit Field Scan St.:Min.:Sek. Modus verbleibende Aufnahmezeit Anzahl der Aufnahmen Verbleibende Aufnahmen / Kapazität SETUP-Modus (Schnelltasten/Funktionen) Wie bereits oben im Abschnitt “Teile &...
-
Seite 12: Einstellungen Ändern Mit Dem Setup-Menü
Der SETUP (Einstellungs)- Modus dient zur Änderung der Einstellungen der Kameraparameter (es stehen 20 verschiedene Parameter zur Verfügung), damit Sie die Trophy Cam HD exakt auf Ihre Bedürfnisse einstellen können. Gehen Sie dazu in das SETUP-Menü, drücken Sie die Tasten unter dem LCD-Display, worauf Ihnen jeder einzelne Parameter und seine Einstellung angezeigt wird. - Seite 13 Anzeige der Parameter-Einstellungen Die Einstellungen der einzelnen Parameter werden auf dem Bildschirm Ihrer Trophy Cam HD angezeigt. Es wird immer nur eine Einstellung gleichzeitig angezeigt, beginnend mit der aktuellen Einstellung für den Parameter, der zunächst ausgewählt wurde (Abb. 4a). Betätigen Sie zum Ändern der Einstellungen die Tasten AUFWÄRTS/ABWÄRTS zum Anzeigen...
- Seite 14 sich die Änderungen auswirken. Nachdem Sie im vorigen Kapitel gelesen haben, wie die einzelnen Parameter ausgewählt und ihre Einstellungen verändert werden, sollten Sie in der Lage sein, sofort mit den Parametern zu arbeiten und die Kamera Ihren Vorstellungen entsprechend einzustellen. Sie können sich jedoch auch erst das ein oder andere Beispiel ansehen: Wenn Sie Änderungen an den Einstellungen der Parameter vornehmen möchten, muss sich der Einschaltknopf grundsätzlich in der SETUP-Position...
- Seite 15 Cam HD, die Ihnen die Überwachung Ihrer Futterfelder oder Feldränder mit Zeitrafferbildern oder Videos ermöglicht. Wenn Sie hier „On“ (Ein) wählen, nimmt die Trophy Cam HD automatisch Fotos (oder Videoclips) auf. Dies erfolgt in den von Ihnen gewählten Zeitintervallen (z. B. alle fünf Minuten ein Foto/Video) innerhalb von einem oder zwei Zeitblöcken, die Sie für jeden Tag...
- Seite 16 eine Minute, als auch volle 24 Stunden oder ein beliebiges Zeitintervall dazwischen betragen kann. 4. Stellen Sie die [Start]- und [Stopp]-Zeiten ein. Beginnen Sie dabei mit der Startstunde und verwenden Sie die AUFWÄRTS-/ABWÄRTS- Tasten zum Ändern der Einstellung (Schritt 3). Die Einstellung der Stunden basiert auf einer 24-Stunden-Uhr, wobei „00“...
- Seite 17 7. Hier sehen Sie ein Beispiel dazu, wie die Kamera basierend auf den folgenden „Field Scan“-Einstellungen funktionieren würde: Field Scan: On Hinweis: Um die beabsichtigte Funktionsweise sicherzustellen, Field Scan A: sollten beim Einstellen [Start]: 6:00 Start- Stoppzeiten Überschneidungen „Field [Stop]: 8:00 Scan“-Aufnahmeblöcke Field Scan B: B vermeiden.
- Seite 18 (Schritt 1)- Field Scan-Modus auf (Schritt 2)- Field Scan A wählen (Schritt 3)- Start und Stopp für Field „On“ (Ein) festlegen (OK drücken) Scan A einstellen Schritte 4 und 5 sind optional (nur erforderlich, wenn Sie einen zweiten „Field Scan“- Aufnahmeblock mit anderen Start- (Schritt 4) (optional) - Field...
- Seite 19 SETUP-Menü (Aufstellung und Beschreibung der Menüparameter für EINSTELLUNGEN) Parameter Einstellungen Erklärung (Fett= Standardeinstellung) Modus Bestimmt, ob bei Auslösen Kamera ,Video oder der Kamera Standfotos oder Hybrid Videoaufnahmen gemacht werden. Der Hybrid-Modus verbindet die Foto- und Videofunktionen, d.h. es werden bei jedem Auslösen der Kamera sowohl ein Standfoto als auch ein Video erzeugt.
- Seite 20 Parameter Einstellungen Erklärung (Fett= Standardeinstellung) Capture Damit wird die Anzahl der 1 Foto, 2 Fotos, 3 Fotos Aufnahmen nach Auslösen Number der Kamera im Kameramodus (gilt nur für innerhalb einer bestimmten Standfotos im Sequenz bestimmt. Diese Kamera- oder Einstellung wirkt sich auch auf Hybridmodus) Fotos aus, die im „Field Scan“- Modus aufgenommen wurden...
- Seite 21 Parameter Einstellungen Erklärung (Fett= Standardeinstellung) Camera Name Hier kann der gewünschte (Eingabe) Name für die Kamera Siehe „Verwendung der (Kameraname) eingestellt werden. Nützlich bei Eingabebildschirme im Verwendung mehrerer Kameras, Setup-Menü“ da auf Fotos (jedoch nicht in Videos) die Bezeichnung der jeweiligen Kamera eingefügt wird.
- Seite 22 Parameter Einstellungen Erklärung (Fett= Standardeinstellung) Zeitabstand Bestimmt die Länge der 10S (Sekunden) Einstellungen von 60 Wartezeit der Kamera, bis sie auf weitere Auslöser des Min. bis zu 1 Sek. PIR-Sensors reagiert, nachdem möglich. das Tier das erste Mal von der Kamera entdeckt wurde und (60 - 1 Min.
- Seite 23 Parameter Einstellungen Erklärung (Fett= Standardeinstellung) Sensor Level Hier wird die Empfindlichkeit Low (Niedrig), Normal, (Sensoreinstel- des PIR-Sensors eingestellt. Mit High (Hoch), Auto lung) der Einstellung “Hoch” reagiert (Automatisch) die Kamera empfindlicher auf Infrarot (Wärme) und wird durch Bewegung leichter ausgelöst. Mit der Einstellung “niedrig”...
- Seite 24 Parameter Einstellungen Erklärung (Fett= Standardeinstellung) NV (Night High (Hoch) (= kurze Beeinflusst die Belichtungszeit Belichtungzeit), Medium bei Nachtaufnahmen. Eine kurze Vision)- (Mittel) (= mittlere Belichtungszeit ergibt höhere Verschluss Belichtungszeit), Bewegungsschärfe, jedoch Low (Niedrig) (= lange geringer belichtete Fotos. Belichtungszeit) Eine lange Belichtungszeit ermöglicht hellere Fotos, führt jedoch zu Bewegungsunschärfe.
- Seite 25 Parameter Einstellungen Erklärung (Fett= Standardeinstellung) Format Ausführen Löscht sämtliche auf einer Karte gespeicherten Daten, damit sie erneut verwendet werden kann. Jede zuvor in einem anderen Gerät verwendete Karte sollte formatiert werden. Achtung! Überprüfen Sie, ob Sie wirklich alle Dateien, die Sie speichern möchten heruntergeladen und gesichert haben! Drücken Sie zum Ausführen OK, danach...
- Seite 26 Parameter Einstellungen Erklärung (Fett= Standardeinstellung) Set Clock (Zeit- Einstellen Drücken Sie OK und ändern Sie die Einstellungen mit den einstellungen) Tasten AUFWÄRTS/ABWÄRTS zum Ändern der Einstellungen und die LINKS/RECHTS Tasten, um in das nächste Feld zu gelangen, wo Stunden (nur im 24-Stundenformat, “00”...
- Seite 27 Parameter Einstellungen Erklärung (Fett= Standardeinstellung) Coordinate Off (Aus), On (Ein) Hier können Sie die Koordinaten der Längen- und Breitengrade Input der Kameraposition einstellen. ( Eingabe von Siehe „Verwendung der Diese Daten werden in die Koordinaten) Eingabebildschirme im Dateien eingebunden, die Setup-Menü“...
-
Seite 28: Verwendung Der Eingabebildschirme Im Setup-Menü
Geben Sie eine nahe gelegene Straße oder auch nur die Postleitzahl ein oder lokalisieren Sie mithilfe der unterschiedlichen Kartentypen die nächst gelegene Position. Die Koordinaten müssen in dem folgenden Format am Menübildschirm der Trophy Cam HD eingegeben werden: Grad... - Seite 29 Vorstellungen eingerichtet haben, ist sie bereit für den Einsatz im Freien. Stellen Sie dazu den Einschaltknopf auf “ON (Ein)”. Bei der Vorbereitung der Trophy Cam HD für das Ausspähen von Wild oder andere Einsätze im Freien, ist auf sichere und korrekte Befestigung der Kamera zu achten.
- Seite 30 Informationen. Abb. 5: Befestigung des Gurtbands Sensorwinkel- und Entfernungstest Um zu überprüfen, ob die Trophy Cam HD den von Ihnen ausgewählten Bereich auch wirklich zuverlässig überwacht, wird ein Test des Sensorwinkels und der Überwachungsentfernung der Trophy Cam HD empfohlen. Bringen Sie zur Testdurchführung die Trophy Cam HD in den SETUP -Modus.
- Seite 31 Kamera EINSCHALTEN Sobald die Kamera sich im ON — Modus befindet, beginnt der Bewegungsmelder (rote LED-Leuchte) etwa für 10 Sekunden zu blinken. Solange bleibt Ihnen ausreichend Zeit, die vordere Abdeckung der Trophy Cam HD zu schließen, sie zu verriegeln und den überwachten Bereich zu verlassen.
-
Seite 32: Abspielen Und Löschen Der Fotos Oder Videos
ABSPIELEN UND LÖSCHEN DER FOTOS ODER VIDEOS Nach Einrichten, Befestigen und Aktivieren Ihrer Trophy Cam HD, können Sie es sicherlich kaum erwarten zu sehen, welche Bilder Ihre Kamera für Sie eingefangen hat. Hierfür können Sie unter verschiedenen Möglichkeiten wählen. Bilder direkt von der SD-Karte ansehen Dies ist die am häufigsten verwendete Methode, Bilder anzusehen. - Seite 33 Es folgen einige nützliche Hinweise: • Sie müssen sich keine Gedanken über das verwendete Dateisystem der Trophy Cam HD machen, es sei denn Ihr System ist nicht in der Lage, die SD-Karte zu lesen. Sollte dies der Fall sein, formatieren Sie zunächst die SD-Karte mit der Trophy Cam HD oder Ihrem Computer...
-
Seite 34: Herunterladen Der Fotos Und Videos
HERUNTERLADEN DER FOTOS UND VIDEOS Zum Herunterladen der Fotos oder Videos auf einen PC oder MAC überprüfen Sie zunächst, ob sich der Einschaltknopf der Trophy Cam HD in der Position OFF(AUS) befindet. 1) Schließen Sie das mitgelieferte Kabel an den USB-Anschluss der Kamera, dann direkt an den USB-Hauptanschluss Ihres Computers - benutzen Sie keine USB Anschlüsse an der Frontplatte/... -
Seite 35: Fehlerbehebung / Häufig Gestellte Fragen Und Antworten
4. Die Laufzeit der Batterie hängt mit der Betriebstemperatur und Anzahl der insgesamt gemachten Aufnahmen zusammen. In der Regel genügt die Batterieleistung der Trophy Cam HD für mehrere tausend Aufnahmen. 5. Vergewissern Sie sich, ob Sie neue Alkali- oder Lithiumbatterien eingelegt haben. - Seite 36 5. Die Kamera macht keine Aufnahmen, wenn der Schreibschutz der SD- Karte aktiviert ist. 6. Falls Sie Ihre SD-Karte vor dem Gebrauch in Ihrer Trophy Cam HD bereits in anderen Geräten verwendet haben, formatieren Sie die Karte mit dem Parameter “Format” im (SETUP)-Modus (vergewissern Sie sich, dass Sie davor wichtige Dateien bereits gespeichert haben, da eine Formatierung alle Dateien unwiederbringlich löscht).
- Seite 37 2. Achten Sie darauf, dass die Batterien korrekt und richtig gepolt eingelegt sind. Die Batterie muss immer mit dem negativen (flachen) Pol in Richtung der Feder in das Batteriefach der Kamera eingelegt werden. 3. Prüfen Sie nach dem Betätigen des Einschaltknopfes von “OFF(Aus)” in “(SETUP)”...
- Seite 38 Farbergebnissen führt. b. Sollte dies aber regelmäßig auftreten, muss der Sensor eventuell gewartet werden. Wenden Sie sich in diesem Fall bitte an Ihren Bushnell-Fachhändler. 7. Kurze Videoaufnahmen—Gerät nimmt nicht in der vollständigen eingestellten Länge auf a. Ist die Speicherkarte eventuell voll.
- Seite 39 b. Prüfen Sie, ob Sie qualitativ hochwertige Batterien eingelegt haben. Gegen Ende der Batterielaufzeit kann die Kamera die Aufnahmezeit für Videos verkürzen, um Energie zu sparen. Datums- und Zeitstempel werden nicht auf den Fotos aufgedruckt Überprüfen Sie ob der Parameter für “Time Stamp” auf “ON(Ein)” steht. Auf den Fotos ist nicht das gewünschte Objekt zu sehen 1.
- Seite 40 Probleme mit dem LCD-Bildschirm 1. Der LCD-Bildschirm ist eingeschaltet, aber es erscheint kein Text. a. Prüfen Sie nach dem Betätigen des Einschaltknopfes von “(OFF)” in “(SETUP)” oder “(ON)”, dass sich der Einschaltknopf in der richtigen Position befindet. Der Knopf darf sich nicht “zwischen” zwei Funktionen befinden.
- Seite 41 Feuchtigkeit oder Ameisen in der Kamera 1. Um das Eindringen von Feuchtigkeit oder Regen in die Kamera zu verhindern, muss der DC-Eingangsstecker sicher eingesteckt sein. 2. Ameisen können durch geringe elektronische Vibrationen angezogen werden und durch Spalten zwischen dem Äußeren und dem Inneren der Kamera eindringen.
-
Seite 42: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Maximale Pixelauflösung 3264 x 2448 (8 Megapixel) F = 3,1; FOV = 42°; automatisch entfernbarer Infrarot- Objektiv Cut-Filter (Auto IR-Cut-Remove) (bei Nacht) Wählbar (Niedrig, Mittel, Hoch), bis zu 19 m bei Reichweite IR-Blitz Einstellung "Hoch" Bildschirmanzeige Schwarz/weiß-Bildschirm 24 x32 mm SD- oder SDHC-Karte, maximale Speicherkapazität Speicherkarte von 32 GB... -
Seite 43: Beschränkte Ein-Jahres-Garantie
BESCHRÄNKTE EIN-JAHRES-GARANTIE Wir garantieren für ein Jahr ab Erwerbsdatum, dass Ihr Bushnell-Produkt frei von Material- und Verarbeitungsfehlern ist. Bei allen Schäden unter dieser Garantie behalten wir uns nach eigenem Ermessen vor, das Produkt entweder zu reparieren oder zu ersetzen, vorausgesetzt, dass Sie das Produkt frei Haus an uns senden. - Seite 44 Entsorgung von elektrischen und elektronischen Geräten (Gültig in der EU und anderen europäischen Ländern mit getrennten Sammelsystemen) Dieses Gerät enthält elektrische und/oder elektronische Bauteile und darf deshalb nicht im normalen Haushaltmüll entsorgt werden. Stattdessen sollte es an den entsprechenden Sammelstellen für Recycling der jeweiligen Gemeinden abgegeben werden.
