Ruftaster Modul Aufsatz demontieren
Zur Reinigung oder zum Austausch kann der Ruf-
taster Modul Aufsatz von vorne demontiert werden.
„ Die verriegelnden Abdeckstreifen (16) oben und
unten mit dem Schraubendreher nach vorne
hebeln und entnehmen (Bild 15).

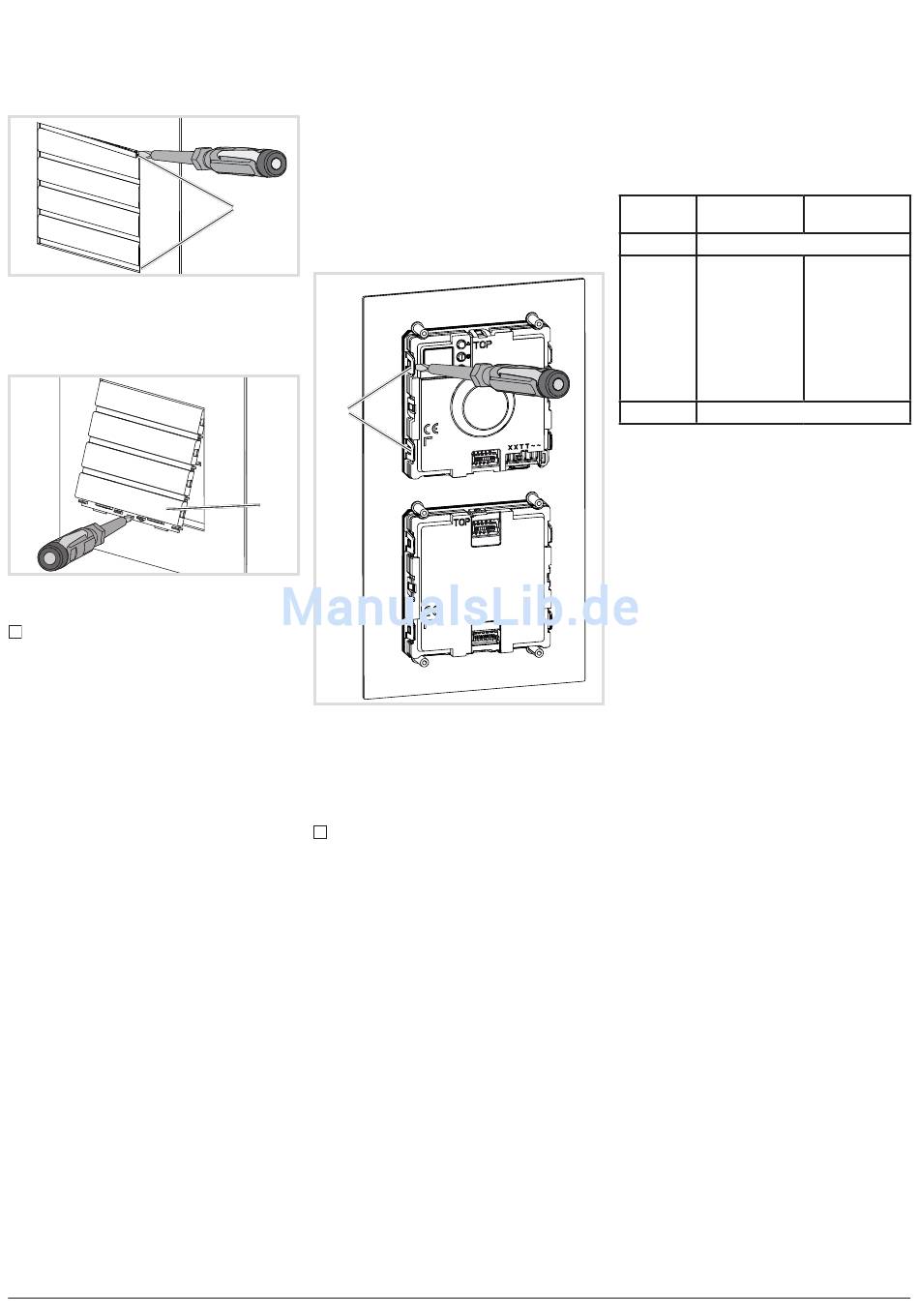

Bild 15: Entnahme Abdeckstreifen
(16) Abdeckstreifen
„ Ruftaster Modul Oberteil in der unteren Hebel-
öffnung mit dem Schraubendreher leicht anhe-
ben und nach vorne führen (Bild 16).
Bild 16: Demontage Ruftaster Modul Aufsatz
(17) Ruftaster Modul Aufsatz
i
Defekte Aufsätze können nur durch Aufsätze
mit gleicher Tastenanzahl ersetzt werden.
„ Zu tauschendes Modul entnehmen und das
neue Modul in umgekehrter Reihenfolge mon-
tieren.
5
Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm - www.elcom.de -
Modul/Einsatz austauschen
Die Türstation ist geöffnet und freigeschaltet.
„ Anschluss-Klemmenblock (13) am Gerät
abziehen.
„ Steckverbinder der Verbindungsleitungen des
zu tauschenden Moduls abziehen.
„ Schrauben/Muttern von mechanischen Modul-
Halterungen lösen und die Modul-Halterung
abnehmen (siehe Montageanleitung Vor-Ort z.
B. Türstation, Rahmen etc.).
Ein Videoeinsatz kann entnommen werden.
(16)
„ Zur Modul Entnahme die seitlichen Haltela-
schen (18) der Modul-Halterung durch vor-
sichtiges Hebeln mit einem Schraubendreher
entriegeln (Bild 17).
(18)
(17)
Bild 17: Modul entriegeln
(18) Haltelaschen Modul-Halterung
Das Modul löst sich aus der Verankerung.
„ Zu tauschendes Modul entnehmen und das
neue Modul in umgekehrter Reihenfolge mon-
tieren.
i
Für den Betrieb der Türstation ist eine erneute
Adressierung des Geräts erforderlich.
Anhang
Technische Daten
Betriebsspannung
Stromaufnahme Kamera (Stand-by)
Stromaufnahme Kamera (Betrieb)
Stromaufnahme Kamera-Heizung
(Betrieb)
Strom Namensschild-Hinterleuchtung
je Ruftaster-Modul
Menü-
Hinterleuchtung
Einstellung
Ein
0
Dauer Aus
1
≈ 750 lx
2
.
3
.
4
.
5
.
6
.
7
.
8
.
9
≈ 60 lx
10
Dauer Ein
Tabelle 3: Schalthelligkeit Namensschild-Hinter-
leuchtung
Türöffnerkontakt T/T potenzialfrei
Türöffner-Entriegelungszeit
Kamera Öffnungswinkel horiz./vertikal
Kamera Öffnungswinkel Schwenkbereich
horizontal/vertikal
Kamera Auflösung
Empfohlene Kamera Montagehöhe
Inbus 1,5 mm Kamera-Fixierschraube M2 x 10 mm
Schutzart
Schutzart (Stoßfestigkeitsgrad)
Relative Feuchte
0 ... 65 % (keine Betauung)
Bertriebstemperatur
Einschalttemperatur Kamera-Heizung
Lager-/Transporttemperatur
Anschlussklemmen
für Leiterdurchmesser
Abmessungen:
Ruftaster-Taste klein
Namensschild klein
Stärke Namensschild-Einlage klein
Ruftaster-Taste mittel
Namensschild mittel
Stärke Namensschild-Einlage mittel
Ruftaster-Taste groß
Namensschild groß
Stärke Namensschild-Einlage groß
Gewährleistung
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen
Bestimmungen.
Im Servicefall bitte an den Anlagenerrichter wenden
22 ... 24 V=
ca. 8 mA
max. 240 mA
100 mA
45 mA
Hinterleuchtung
Aus
≈ 1600 lx
.
.
.
.
.
.
.
≈ 110 lx
max. 24 V/1 A
1 ... 10 s
82°/58°
42,5°
500 x 582 px
1,5 m
IP44
IK07
-20 °C ... +55 °C
ca. 20 °C
-30 °C ... +80 °C
0,5 ... 0,8 mm
75,8 x 14,5 mm
72,1 x 12 mm
max. 0,5 mm
75,8 x 32,6 mm
72,1 x 30,1 mm
max. 0,5 mm
75,8 x 75,8 mm
72,1 x 66,3 mm
max. 0,3 mm
6LE000740A - 06/2015
