Briefkastenfront öffnen
„ Öffnungswerkzeuge (24) entsprechend Bild 16
mit Abstand von 38 mm zu den Seiten ansetzen
und nach oben drücken (Bild 16).
Die Briefkastenfront springt aus der unteren
Verrastung nach vorne und kann geöffnet
werden.
38
(24)

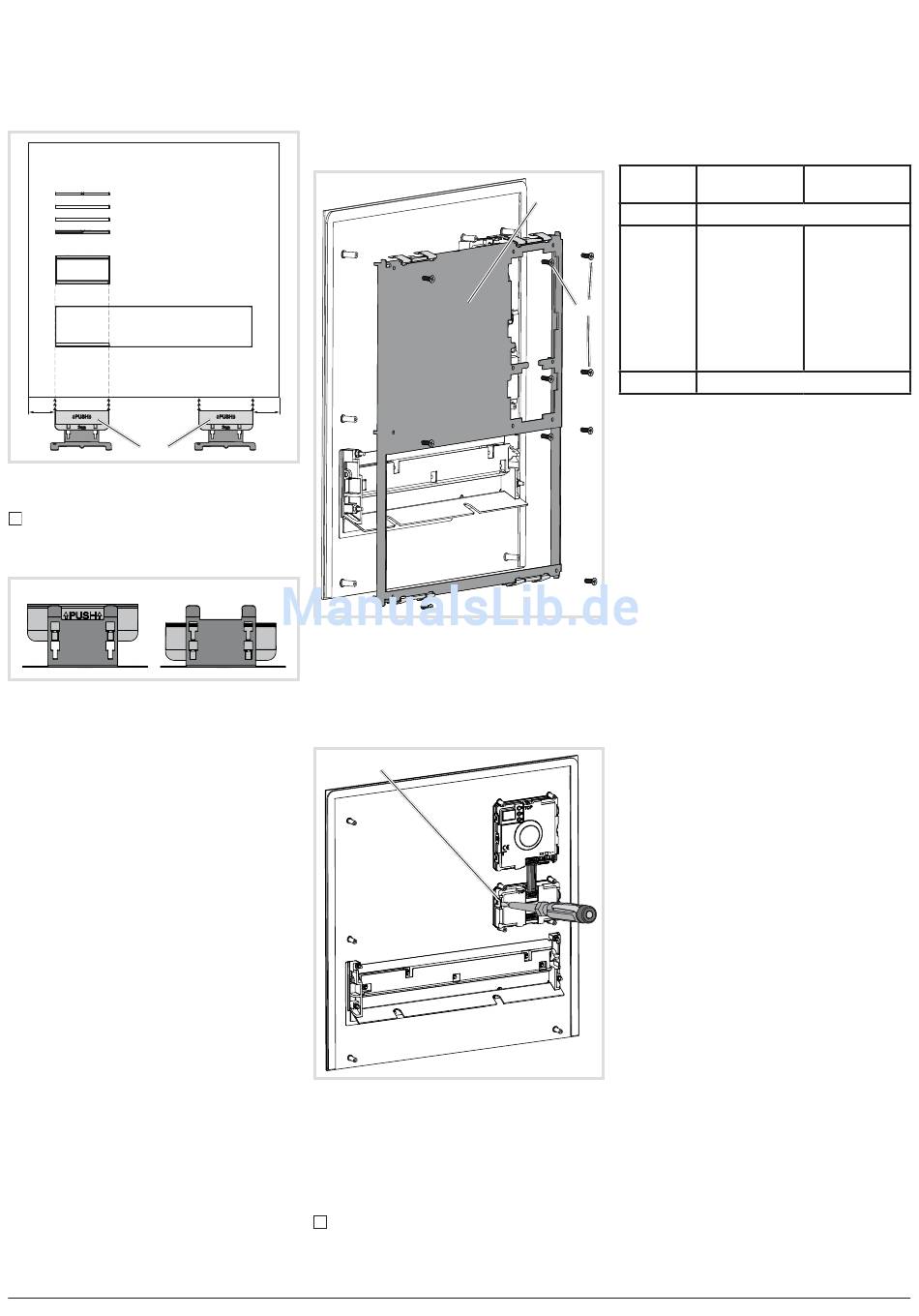

Bild 16: Öffnen der Briefkastenfront
(24) Öffnungswerkzeug
i
Zum Öffnen einer Briefkastenfront 2/1 muss zu-
vor das Öffnungswerkzeug von der oberen (25)
in die untere Position (26) umgesteckt werden
(Bild 17).
(25)
Bild 17: Umbau Öffnungswerkzeug
(25) Öffnungswerkzeug für Briefkastenfront 1/1
(26) Öffnungswerkzeug für Briefkastenfront 2/1
5
Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm - www.elcom.de -
Modul/Einsatz austauschen
Briefkastenfront ist demontiert.
„ Anschluss-Klemmenblock (10) am Audioeinsatz
abziehen.
„ Steckverbinder der Verbindungsleitung des zu
tauschenden Moduls abziehen.
„ Schrauben (27) der rückseitigen Modul-Hal-
terung (28) mit einem Schraubendreher lösen
und die Modul-Halterung abnehmen (Bild 18).
38
(26)
Bild 18: Demontage Modul Halterung
(27) Schrauben
(28) Modul-Halterung
„ Zur Modul-Entnahme die seitlichen Haltela-
schen (29) der Modul-Halterung durch vor-
sichtiges Hebeln mit einem Schraubendreher
entriegeln (Bild 19).
(29)
Bild 19: Ruftaster-Modul Einsatz entriegeln
(29) Haltelasche Modul-Halterung
Das Modul löst sich nach dem Entriegeln aus
der Verankerung.
„ Zu tauschendes Modul entnehmen und das
neue Modul in umgekehrter Reihenfolge mon-
tieren.
i
Für den Betrieb der Türstation ist eine Adres-
sierung des Moduls automatisch oder manuell
erforderlich.
Anhang
Technische Daten
Betriebsspannung
Stromaufnahme Audioeinsatz Stand-by
Stromaufnahme Audioeinsatz Betrieb
Strom Namensschild-Hinterleuchtung
je Ruftaster-Modul
Menü-
Hinterleuchtung
Einstellung
Ein
(28)
0
1
2
3
4
5
(27)
6
7
8
9
10
Tabelle 2: Schalthelligkeit Namensschild-Hinter-
leuchtung
Türöffnerkontakt T/T potenzialfrei
Türöffner-Entriegelungszeit
Schutzart
Schutzart (Stoßfestigkeitsgrad)
Relative Feuchte
Bertriebstemperatur
Lager-/Transporttemperatur
Anschlussklemmen
für Leiterdurchmesser
Abmessungen:
Ruftaster-Taste klein
Namensschild klein
Ruftaster-Taste mittelgroß
Namensschild mittelgroß
Stärke Namensschild-Einlage
Putzausgleich
Abmessungen Briefkastenfront Audio (B x H x T):
1/1
2/1
Gewährleistung
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen
Bestimmungen.
Im Servicefall bitte an den Anlagenerrichter wen-
den.
22 ... 24 V=
5 mA
110 mA
45 mA
Hinterleuchtung
Aus
Dauer Aus
≈ 750 lx
≈ 1600 lx
.
.
.
.
.
.
.
.
.
.
.
.
.
.
≈ 60 lx
≈ 110 lx
Dauer Ein
max. 24 V/1 A
1 ... 10 s
IP44
IK07
0 ... 65 % (keine Betauung)
-20 °C ... +55 °C
-30 °C ... +80 °C
0,5 ... 0,8 mm
75,8 x 14,5 mm
72,1 x 12 mm
75,8 x 32,6 mm
72,1 x 30,1 mm
max. 0,5 mm
max. 17 mm
135 x 242 x 2 mm
135 x 295,8 x 2 mm
6LE001224A - 06/2015
