Bild 15: Demontage Türstation
Modul/Einsatz austauschen
Türstation ist demontiert.
„ Anschluss-Klemmenblock (12) am Audioeinsatz
abziehen.
„ Steckverbinder der Verbindungsleitungen des
zu tauschenden Moduls abziehen.
„ Schrauben (20) der rückseitigen Modul-Hal-
terung (21) mit einem Schraubendreher lösen
und die Modul-Halterung abnehmen (Bild 16).

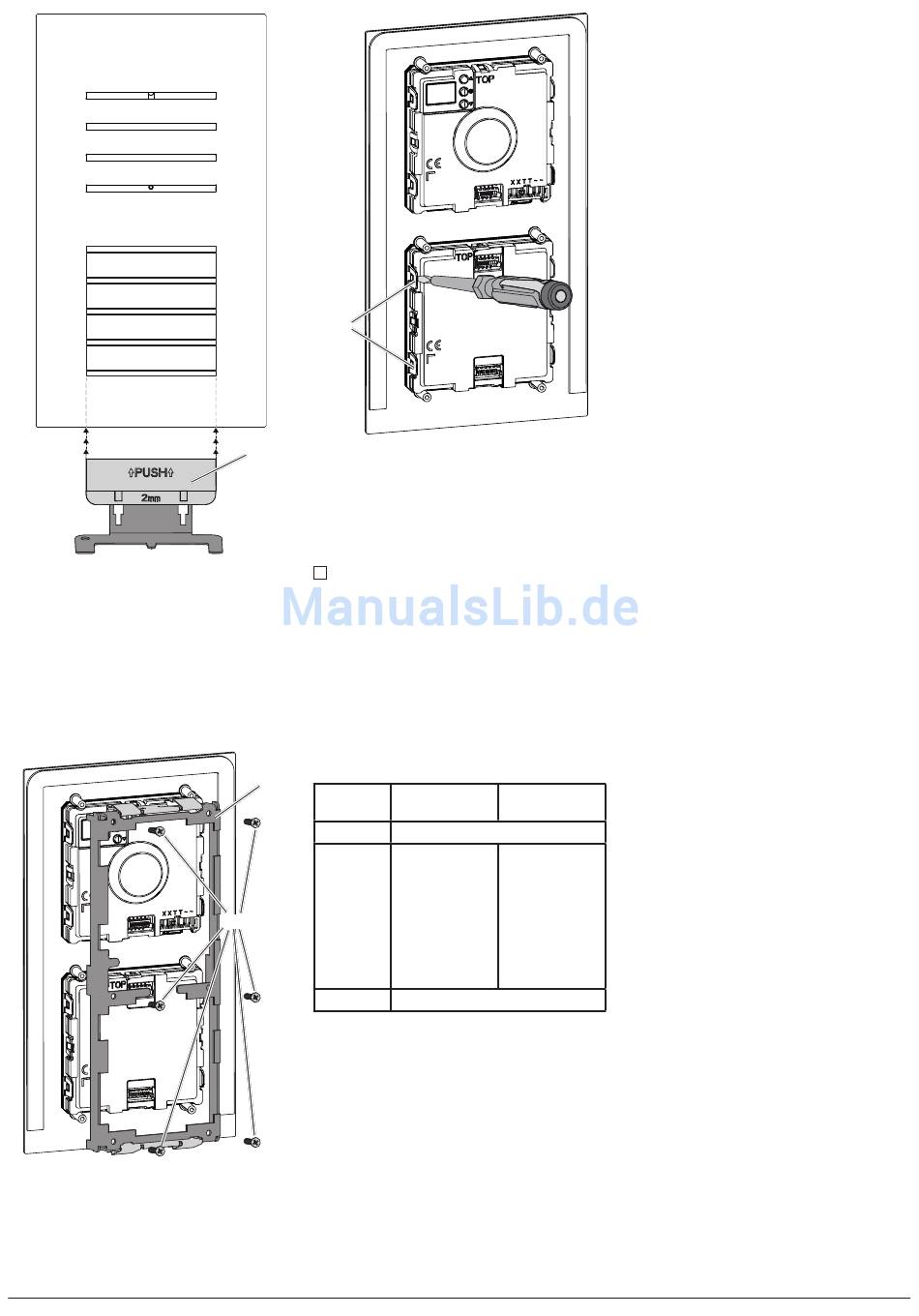

Bild 16: Demontage Modul-Halterung
(20) Schrauben
(21) Modul-Halterung
„ Zur Modul Entnahme die seitlichen Haltela-
schen (22) der Modul-Halterung durch vor-
sichtiges Hebeln mit einem Schraubendreher
entriegeln (Bild 17).
5
Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm - www.elcom.de -
(22)
Bild 17: Modul entriegeln
(15)
(22) Haltelaschen Modul-Halterung
Das Modul löst sich nach dem Entriegeln der
Modul-Haltelaschen (22) aus der Verankerung.
„ Zu tauschendes Modul entnehmen und das
neue Modul in umgekehrter Reihenfolge mon-
tieren.
i
Für den Betrieb der Türstation ist eine Adres-
sierung des Moduls automatisch oder manuell
erforderlich.
Anhang
Technische Daten
Betriebsspannung
Stromaufnahme Audioeinsatz Stand-by
Stromaufnahme Audioeinsatz Betrieb
Strom Namensschild-Hinterleuchtung
je Ruftaster-Modul
(21)
Menü-
Hinterleuchtung
Einstellung
Ein
0
1
2
3
4
5
(20)
6
7
8
9
10
Tabelle 3: Schalthelligkeit Namensschild-Hinter-
leuchtung
Türöffnerkontakt T/T potenzialfrei
Türöffner Entriegelungszeit
Schutzart
Schutzart (Stoßfestigkeitsgrad)
Relative Feuchte
Betriebstemperatur
Lager-/ Transporttemperatur
Anschlussklemmen
für Leiterdurchmesser
22 ... 24 V=
5 mA
110 mA
45 mA
Hinterleuchtung
Aus
Dauer Aus
≈ 750 lx
≈ 1600 lx
.
.
.
.
.
.
.
.
.
.
.
.
.
.
≈ 60 lx
≈ 110 lx
Dauer Ein
max. 24 V/1 A
1 ... 10 s
IP44
IK07
0 ... 65 % (keine Betauung)
-20 °C ... +55 °C
-30 °C ... +80 °C
0,5 ... 0,8 mm
Abmessungen:
Ruftaster-Taste klein
Namensschild klein
Ruftaster-Taste mittel
Namensschild mittel
Ruftaster-Taste groß
Namensschild groß
Stärke Namensschild-Einlage
Putzausgleich bei UP Montage
Abmessungen Türstation Front (B x H x T):
mit 0,5 oder 1 Modul
mit 0,5 und 1 Modul
133,5 x 295,8 x 2 mm
mit 2 Modulen
mit 0,5 und 2 Modulen
133,5 x 385,8 x 2 mm
mit 3 Modulen
mit 2 x 2 Modulen
mit 3 und 2 Modulen oder
mit 2 x 3 Modulen
Zubehör (Auszug)
Gehäuse UP für Türstation:
mit 0,5 oder 1 Modul
mit 0,5 und 1 Modul
mit 2 Modulen
mit 0,5 und 2 Modulen
mit 3 Modulen
mit 2 x 2 Modulen
mit 3 und 2 Modulen oder
mit 2 x 3 Modulen
Gehäuse AP für Türstation:
mit 0,5 Modul oder 1 Modul
mit 0,5 Modul und 1 Modul
mit 2 Modulen
mit 0,5 und 2 Modulen
mit 3 Modulen
mit 2 x 2 Modulen
mit 3 und 2 Modulen oder
mit 2 x 3 Modulen
Gewährleistung
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen
Bestimmungen.
Im Servicefall bitte an den Anlagenerrichter wen-
den.
75,8 x 14,5 mm
72,1 x 12 mm
75,8 x 32,6 mm
72,1 x 30,1 mm
75,8 x 75,8 mm
72,1 x 66,3 mm
max. 0,5 mm
17 mm
133,5 x 242 x 2 mm
135 x 332 x 2 mm
133,5 x 422 x 2 mm
225,5 x 332 x 2 mm
225,5 x 422 x 2 mm
REW111Y
REW112Y
REW113Y
REW114Y
REW115Y
REW126Y
REW127Y
REW211Y
REW212Y
REW213Y
REW214Y
REW215Y
REW226Y
REW227Y
6LE000688A - 06/2015
