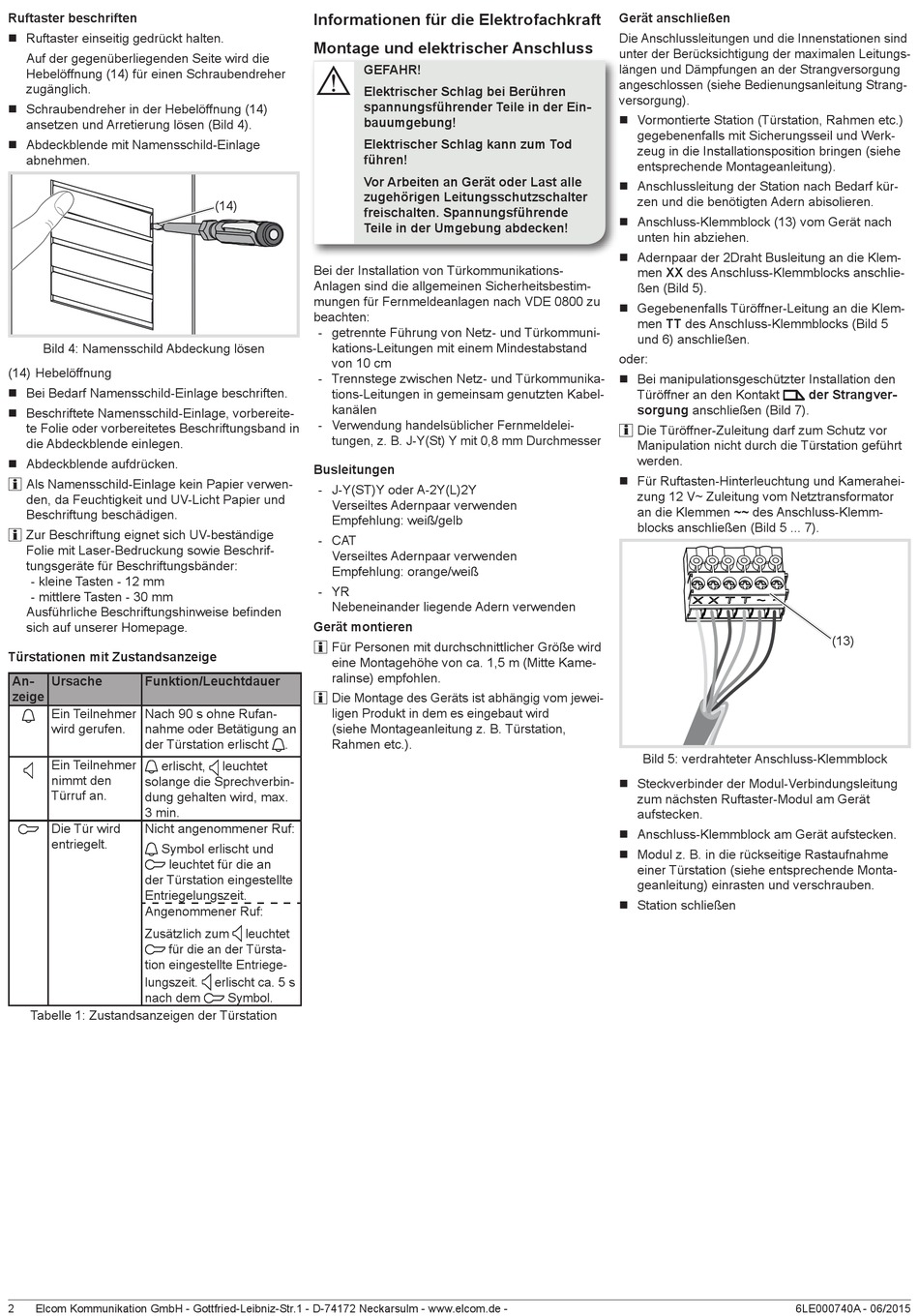

ELCOM REN610Y Bedienungs- Und Montageanleitung Seite 2

Video modul 2draht re..610y serie / videoeinsatz ersatz 2draht re..510y serie

Werbung

Ruftaster beschriften
„ Ruftaster einseitig gedrückt halten.
Auf der gegenüberliegenden Seite wird die
Hebelöffnung (14) für einen Schraubendreher
zugänglich.
„ Schraubendreher in der Hebelöffnung (14)
ansetzen und Arretierung lösen (Bild 4).
„ Abdeckblende mit Namensschild-Einlage
abnehmen.
Bild 4: Namensschild Abdeckung lösen
(14) Hebelöffnung
„ Bei Bedarf Namensschild-Einlage beschriften.
„ Beschriftete Namensschild-Einlage, vorbereite-
te Folie oder vorbereitetes Beschriftungsband in
die Abdeckblende einlegen.
„ Abdeckblende aufdrücken.
i
Als Namensschild-Einlage kein Papier verwen-
den, da Feuchtigkeit und UV-Licht Papier und
Beschriftung beschädigen.
i
Zur Beschriftung eignet sich UV-beständige
Folie mit Laser-Bedruckung sowie Beschrif-
tungsgeräte für Beschriftungsbänder:
- kleine Tasten - 12 mm
- mittlere Tasten - 30 mm
Ausführliche Beschriftungshinweise befinden
sich auf unserer Homepage.
Türstationen mit Zustandsanzeige
An-
Ursache
Funktion/Leuchtdauer
zeige
Ein Teilnehmer
Nach 90 s ohne Rufan-
wird gerufen.
nahme oder Betätigung an
der Türstation erlischt
Ein Teilnehmer
erlischt,
nimmt den
solange die Sprechverbin-
Türruf an.
dung gehalten wird, max.
3 min.
Die Tür wird
Nicht angenommener Ruf:
entriegelt.
Symbol erlischt und
leuchtet für die an
der Türstation eingestellte
Entriegelungszeit.
Angenommener Ruf:
Zusätzlich zum
für die an der Türsta-
tion eingestellte Entriege-
lungszeit.
nach dem
Tabelle 1: Zustandsanzeigen der Türstation
2
Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm - www.elcom.de -
Informationen für die Elektrofachkraft
Montage und elektrischer Anschluss
GEFAHR!
ç
Elektrischer Schlag bei Berühren
spannungsführender Teile in der Ein-
bauumgebung!
Elektrischer Schlag kann zum Tod
führen!
Vor Arbeiten an Gerät oder Last alle
zugehörigen Leitungsschutzschalter
(14)
freischalten. Spannungsführende
Teile in der Umgebung abdecken!
Bei der Installation von Türkommunikations-
Anlagen sind die allgemeinen Sicherheitsbestim-
mungen für Fernmeldeanlagen nach VDE 0800 zu
beachten:
- getrennte Führung von Netz- und Türkommuni-
kations-Leitungen mit einem Mindestabstand
von 10 cm
- Trennstege zwischen Netz- und Türkommunika-
tions-Leitungen in gemeinsam genutzten Kabel-
kanälen
- Verwendung handelsüblicher Fernmeldelei-
tungen, z. B. J-Y(St) Y mit 0,8 mm Durchmesser
Busleitungen
- J-Y(ST)Y oder A-2Y(L)2Y
Verseiltes Adernpaar verwenden
Empfehlung: weiß/gelb
- CAT
Verseiltes Adernpaar verwenden
Empfehlung: orange/weiß
- YR
Nebeneinander liegende Adern verwenden
Gerät montieren
i
Für Personen mit durchschnittlicher Größe wird
eine Montagehöhe von ca. 1,5 m (Mitte Kame-
ralinse) empfohlen.
i
Die Montage des Geräts ist abhängig vom jewei-
ligen Produkt in dem es eingebaut wird
(siehe Montageanleitung z. B. Türstation,
.
Rahmen etc.).
leuchtet
leuchtet
erlischt ca. 5 s
Symbol.
Gerät anschließen
Die Anschlussleitungen und die Innenstationen sind
unter der Berücksichtigung der maximalen Leitungs-
längen und Dämpfungen an der Strangversorgung
angeschlossen (siehe Bedienungsanleitung Strang-
versorgung).
„ Vormontierte Station (Türstation, Rahmen etc.)
gegebenenfalls mit Sicherungsseil und Werk-
zeug in die Installationsposition bringen (siehe
entsprechende Montageanleitung).
„ Anschlussleitung der Station nach Bedarf kür-
zen und die benötigten Adern abisolieren.
„ Anschluss-Klemmblock (13) vom Gerät nach
unten hin abziehen.
„ Adernpaar der 2Draht Busleitung an die Klem-
men XX des Anschluss-Klemmblocks anschlie-
ßen (Bild 5).
„ Gegebenenfalls Türöffner-Leitung an die Klem-
men TT des Anschluss-Klemmblocks (Bild 5
und 6) anschließen.
oder:
„ Bei manipulationsgeschützter Installation den
Türöffner an den Kontakt
sorgung anschließen (Bild 7).
i
Die Türöffner-Zuleitung darf zum Schutz vor
Manipulation nicht durch die Türstation geführt
werden.
„ Für Ruftasten-Hinterleuchtung und Kamerahei-
zung 12 V~ Zuleitung vom Netztransformator
an die Klemmen ~~ des Anschluss-Klemm-
blocks anschließen (Bild 5 ... 7).
Bild 5: verdrahteter Anschluss-Klemmblock
„ Steckverbinder der Modul-Verbindungsleitung
zum nächsten Ruftaster-Modul am Gerät
aufstecken.
„ Anschluss-Klemmblock am Gerät aufstecken.
„ Modul z. B. in die rückseitige Rastaufnahme
einer Türstation (siehe entsprechende Monta-
geanleitung) einrasten und verschrauben.
„ Station schließen
der Strangver-
(13)
6LE000740A - 06/2015
