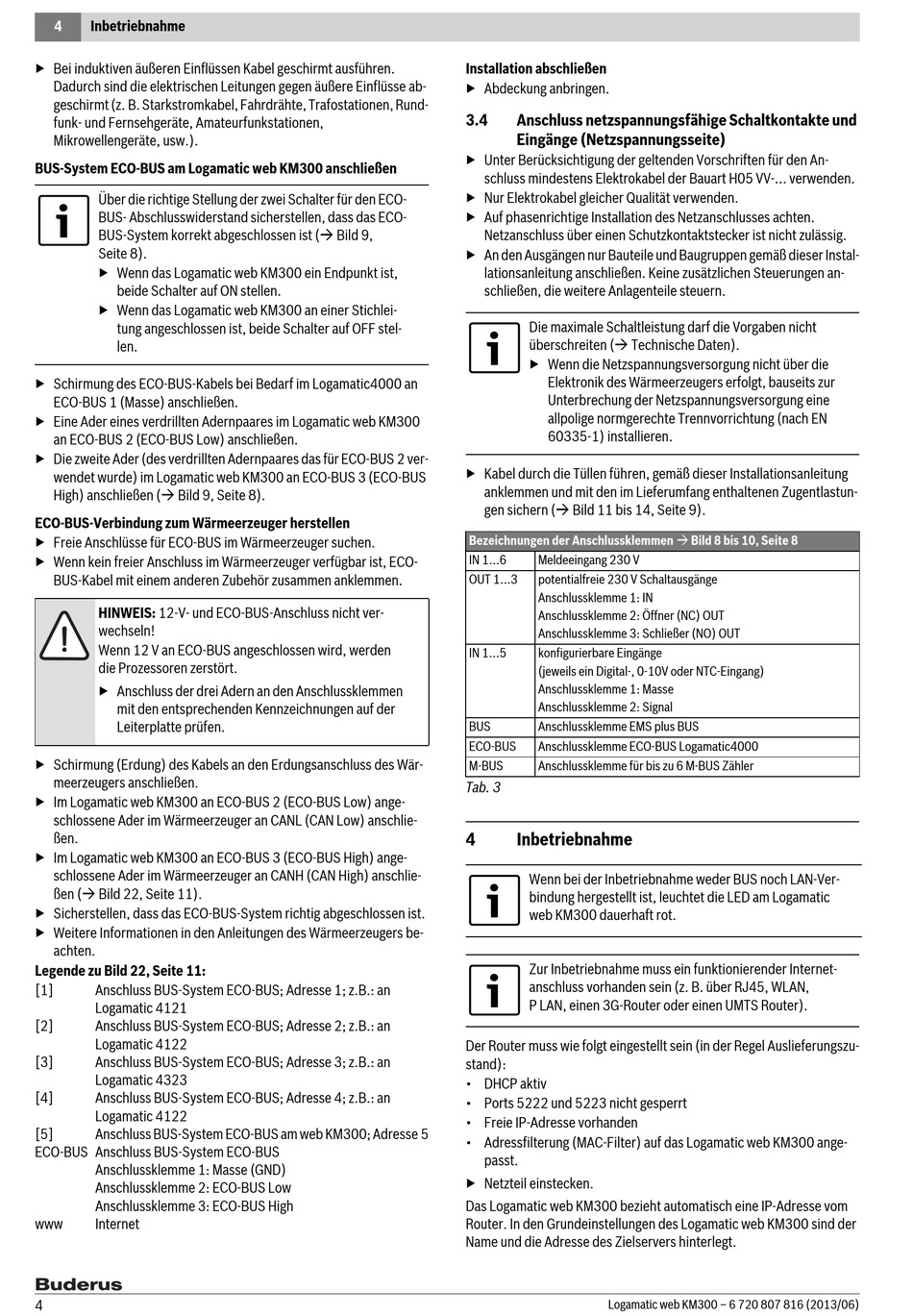

4

Inbetriebnahme

▶ Bei induktiven äußeren Einflüssen Kabel geschirmt ausführen.
Dadurch sind die elektrischen Leitungen gegen äußere Einflüsse ab-
geschirmt (z. B. Starkstromkabel, Fahrdrähte, Trafostationen, Rund-
funk- und Fernsehgeräte, Amateurfunkstationen,
Mikrowellengeräte, usw.).
BUS-System ECO-BUS am Logamatic web KM300 anschließen
Über die richtige Stellung der zwei Schalter für den ECO-
BUS- Abschlusswiderstand sicherstellen, dass das ECO-
BUS-System korrekt abgeschlossen ist ( Bild 9,
Seite 8).
▶ Wenn das Logamatic web KM300 ein Endpunkt ist,
beide Schalter auf ON stellen.
▶ Wenn das Logamatic web KM300 an einer Stichlei-
tung angeschlossen ist, beide Schalter auf OFF stel-
len.
▶ Schirmung des ECO-BUS-Kabels bei Bedarf im Logamatic4000 an
ECO-BUS 1 (Masse) anschließen.
▶ Eine Ader eines verdrillten Adernpaares im Logamatic web KM300
an ECO-BUS 2 (ECO-BUS Low) anschließen.
▶ Die zweite Ader (des verdrillten Adernpaares das für ECO-BUS 2 ver-
wendet wurde) im Logamatic web KM300 an ECO-BUS 3 (ECO-BUS
High) anschließen ( Bild 9, Seite 8).
ECO-BUS-Verbindung zum Wärmeerzeuger herstellen
▶ Freie Anschlüsse für ECO-BUS im Wärmeerzeuger suchen.
▶ Wenn kein freier Anschluss im Wärmeerzeuger verfügbar ist, ECO-
BUS-Kabel mit einem anderen Zubehör zusammen anklemmen.
HINWEIS: 12-V- und ECO-BUS-Anschluss nicht ver-
wechseln!
Wenn 12 V an ECO-BUS angeschlossen wird, werden
die Prozessoren zerstört.
▶ Anschluss der drei Adern an den Anschlussklemmen
mit den entsprechenden Kennzeichnungen auf der
Leiterplatte prüfen.
▶ Schirmung (Erdung) des Kabels an den Erdungsanschluss des Wär-
meerzeugers anschließen.
▶ Im Logamatic web KM300 an ECO-BUS 2 (ECO-BUS Low) ange-
schlossene Ader im Wärmeerzeuger an CANL (CAN Low) anschlie-
ßen.
▶ Im Logamatic web KM300 an ECO-BUS 3 (ECO-BUS High) ange-
schlossene Ader im Wärmeerzeuger an CANH (CAN High) anschlie-
ßen ( Bild 22, Seite 11).
▶ Sicherstellen, dass das ECO-BUS-System richtig abgeschlossen ist.
▶ Weitere Informationen in den Anleitungen des Wärmeerzeugers be-
achten.
Legende zu Bild 22, Seite 11:
[1] Anschluss BUS-System ECO-BUS; Adresse 1; z.B.: an
Logamatic 4121
[2] Anschluss BUS-System ECO-BUS; Adresse 2; z.B.: an
Logamatic 4122
[3] Anschluss BUS-System ECO-BUS; Adresse 3; z.B.: an
Logamatic 4323
[4] Anschluss BUS-System ECO-BUS; Adresse 4; z.B.: an
Logamatic 4122
[5] Anschluss BUS-System ECO-BUS am web KM300; Adresse 5
ECO-BUS Anschluss BUS-System ECO-BUS
Anschlussklemme 1: Masse (GND)
Anschlussklemme 2: ECO-BUS Low
Anschlussklemme 3: ECO-BUS High
www Internet
4
Installation abschließen
▶ Abdeckung anbringen.
3.4 Anschluss netzspannungsfähige Schaltkontakte und
Eingänge (Netzspannungsseite)
▶ Unter Berücksichtigung der geltenden Vorschriften für den An-
schluss mindestens Elektrokabel der Bauart H05 VV-... verwenden.
▶ Nur Elektrokabel gleicher Qualität verwenden.
▶ Auf phasenrichtige Installation des Netzanschlusses achten.
Netzanschluss über einen Schutzkontaktstecker ist nicht zulässig.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß dieser Instal-
lationsanleitung anschließen. Keine zusätzlichen Steuerungen an-
schließen, die weitere Anlagenteile steuern.
Die maximale Schaltleistung darf die Vorgaben nicht
überschreiten ( Technische Daten).
▶ Wenn die Netzspannungsversorgung nicht über die
Elektronik des Wärmeerzeugers erfolgt, bauseits zur
Unterbrechung der Netzspannungsversorgung eine
allpolige normgerechte Trennvorrichtung (nach EN
60335-1) installieren.
▶ Kabel durch die Tüllen führen, gemäß dieser Installationsanleitung
anklemmen und mit den im Lieferumfang enthaltenen Zugentlastun-
gen sichern ( Bild 11 bis 14, Seite 9).
Bezeichnungen der Anschlussklemmen  Bild 8 bis 10, Seite 8
IN 1...6 Meldeeingang 230 V
OUT 1...3 potentialfreie 230 V Schaltausgänge
Anschlussklemme 1: IN
Anschlussklemme 2: Öffner (NC) OUT
Anschlussklemme 3: Schließer (NO) OUT
IN 1...5 konfigurierbare Eingänge
(jeweils ein Digital-, 0-10V oder NTC-Eingang)
Anschlussklemme 1: Masse
Anschlussklemme 2: Signal
BUS Anschlussklemme EMS plus BUS
ECO-BUS Anschlussklemme ECO-BUS Logamatic4000
M-BUS Anschlussklemme für bis zu 6 M-BUS Zähler
Tab. 3
4 Inbetriebnahme
Wenn bei der Inbetriebnahme weder BUS noch LAN-Ver-
bindung hergestellt ist, leuchtet die LED am Logamatic
web KM300 dauerhaft rot.
Zur Inbetriebnahme muss ein funktionierender Internet-
anschluss vorhanden sein (z. B. über RJ45, WLAN,
P LAN, einen 3G-Router oder einen UMTS Router).
Der Router muss wie folgt eingestellt sein (in der Regel Auslieferungszu-
stand):
• DHCP aktiv
• Ports 5222 und 5223 nicht gesperrt
• Freie IP-Adresse vorhanden
• Adressfilterung (MAC-Filter) auf das Logamatic web KM300 ange-
passt.
▶ Netzteil einstecken.
Das Logamatic web KM300 bezieht automatisch eine IP-Adresse vom
Router. In den Grundeinstellungen des Logamatic web KM300 sind der
Name und die Adresse des Zielservers hinterlegt.
