Verkabelung

Übersicht über die Verkabelung
Anhand der Richtlinien in diesem Abschnitt können Sie informierte Entscheidungen über die
Verkabelung des Servers und die Hardwareoptionen treffen, um die Leistung zu optimieren.
Informationen zur Verkabelung von Peripheriekomponenten finden Sie im White Paper zur HD-
Bereitstellung auf der HP Website (http://www.hp.com/products/servers/platforms).
ACHTUNG:
geknickt werden.

Speicherverkabelung

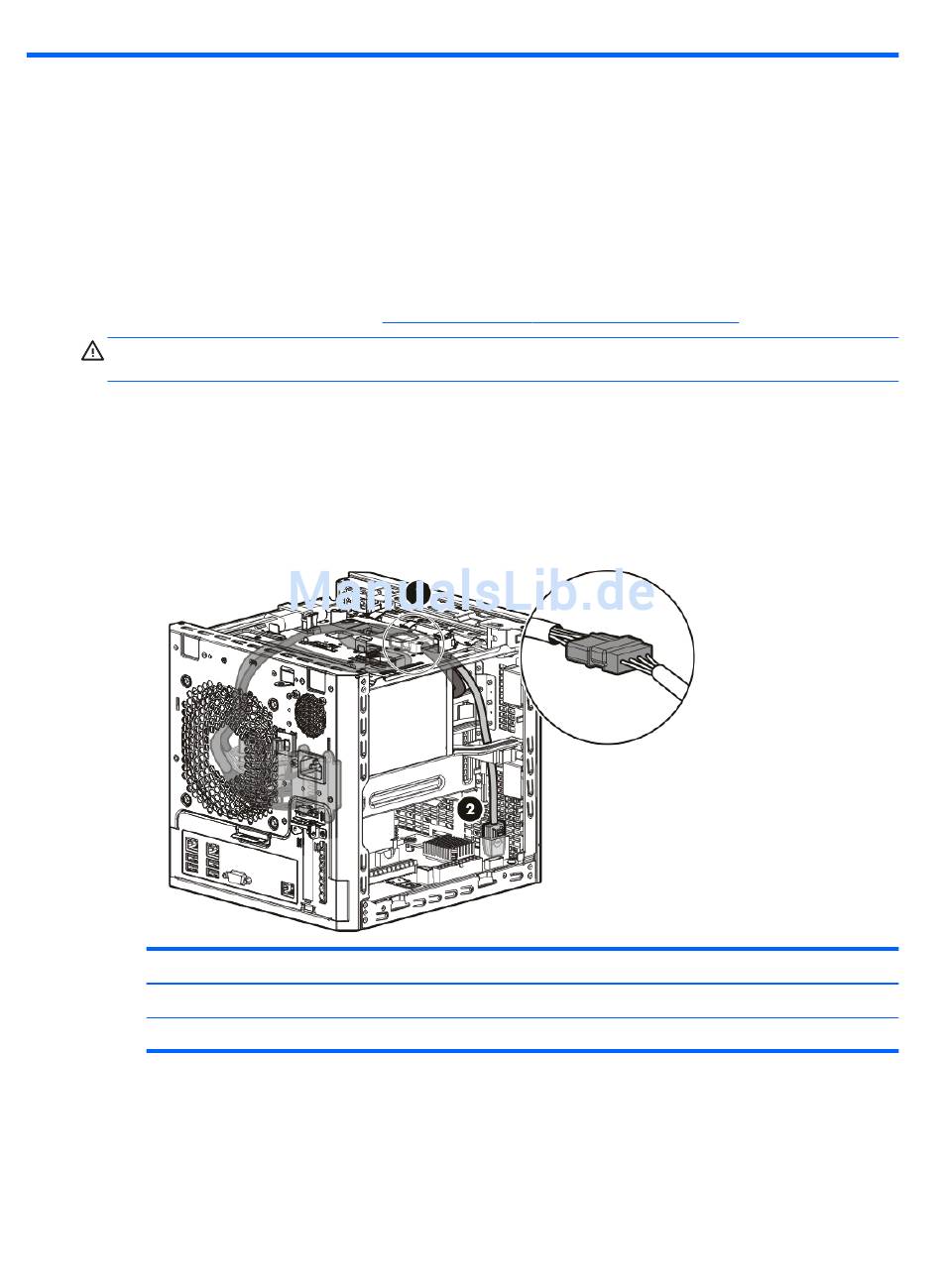

Verkabelung eines Laufwerkskäfigs mit vier Einschüben für Nicht-Hot-
Plug-LFF-Laufwerke
●
An der Systemplatine angeschlossenes Mini-SAS-Kabel
Element
1
2
●
An der Controller-Karte angeschlossenes Mini-SAS-Kabel
60 Kapitel 5 Verkabelung
Achten Sie beim Verlegen der Kabel immer darauf, dass sie nicht eingeklemmt oder
Beschreibung
4-poliges Netzkabel (am PSU P2-Kabel angeschlossen)
Mini-SAS-Kabel
