HP ProLiant MicroServer Gen8 Benutzerhandbuch Seite 23

7. Trennen Sie alle an der Systemplatine angeschlossenen Kabel.
◦
24-poliges Systemplatinen-Netzteilkabel
◦
SATA-Kabel (nur bei Installation eines optischen Laufwerks)
◦
Mini-SAS-Kabel (nur bei Anschluss des Laufwerkskäfig an die Systemplatine)
◦
Vorderseitiges I/O-Kabel (zum Trennen des Kabels die blaue Schleife nach oben ziehen)
◦
Lüfterkabel
◦
Kabel des Umgebungstemperaturfühlers (zum Trennen des Kabels die braune Schleife
nach oben ziehen)

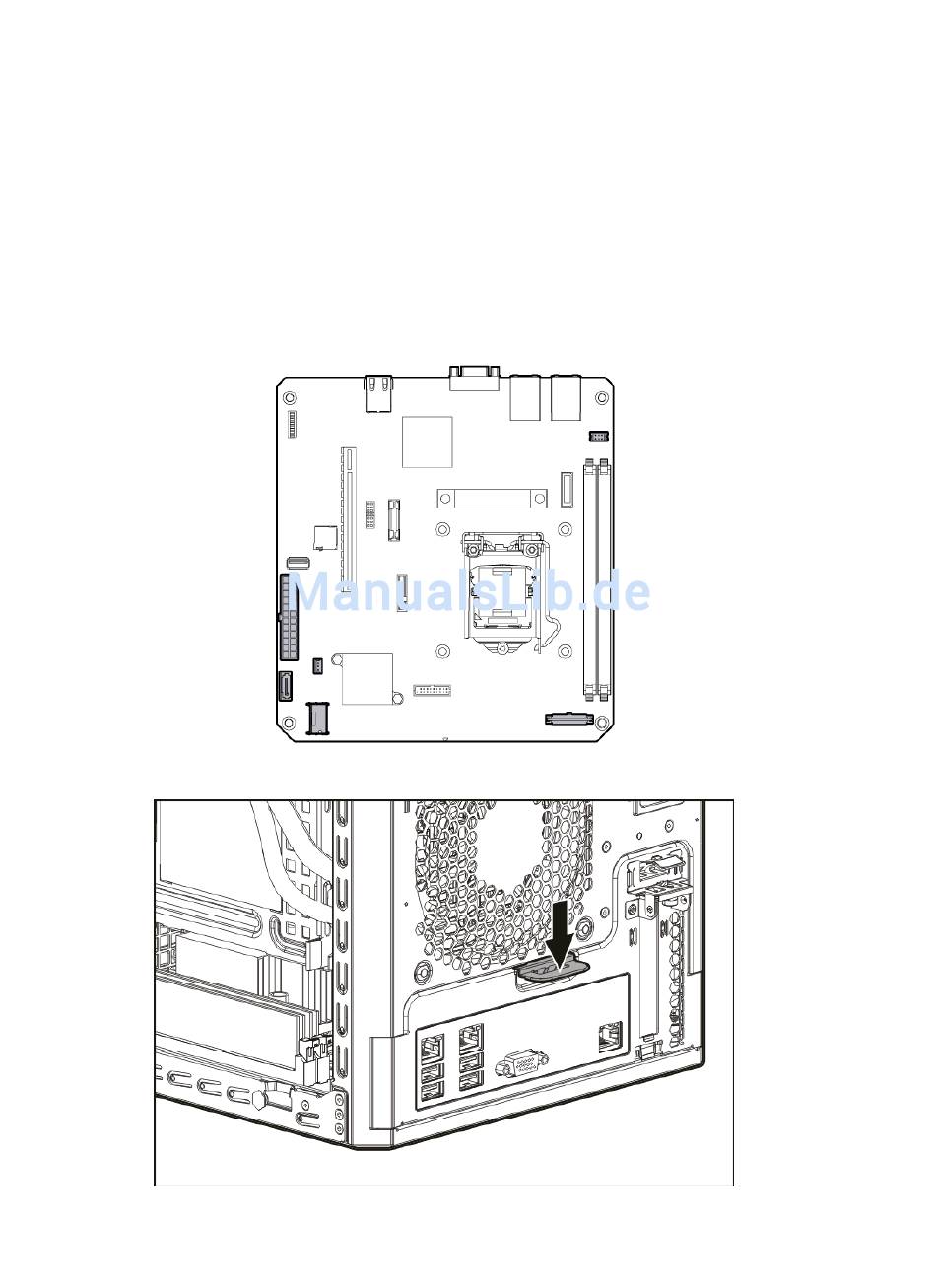

In der folgenden Abbildung der Systemplatine entsprechen die grauen Anschlüsse den
Systemplatinen-Kabel, die getrennt werden müssen.
8. Drücken Sie die Systemplatinen-Fachverriegelung.
DEWW Entfernen der Systemplatinen-Baugruppe 17
