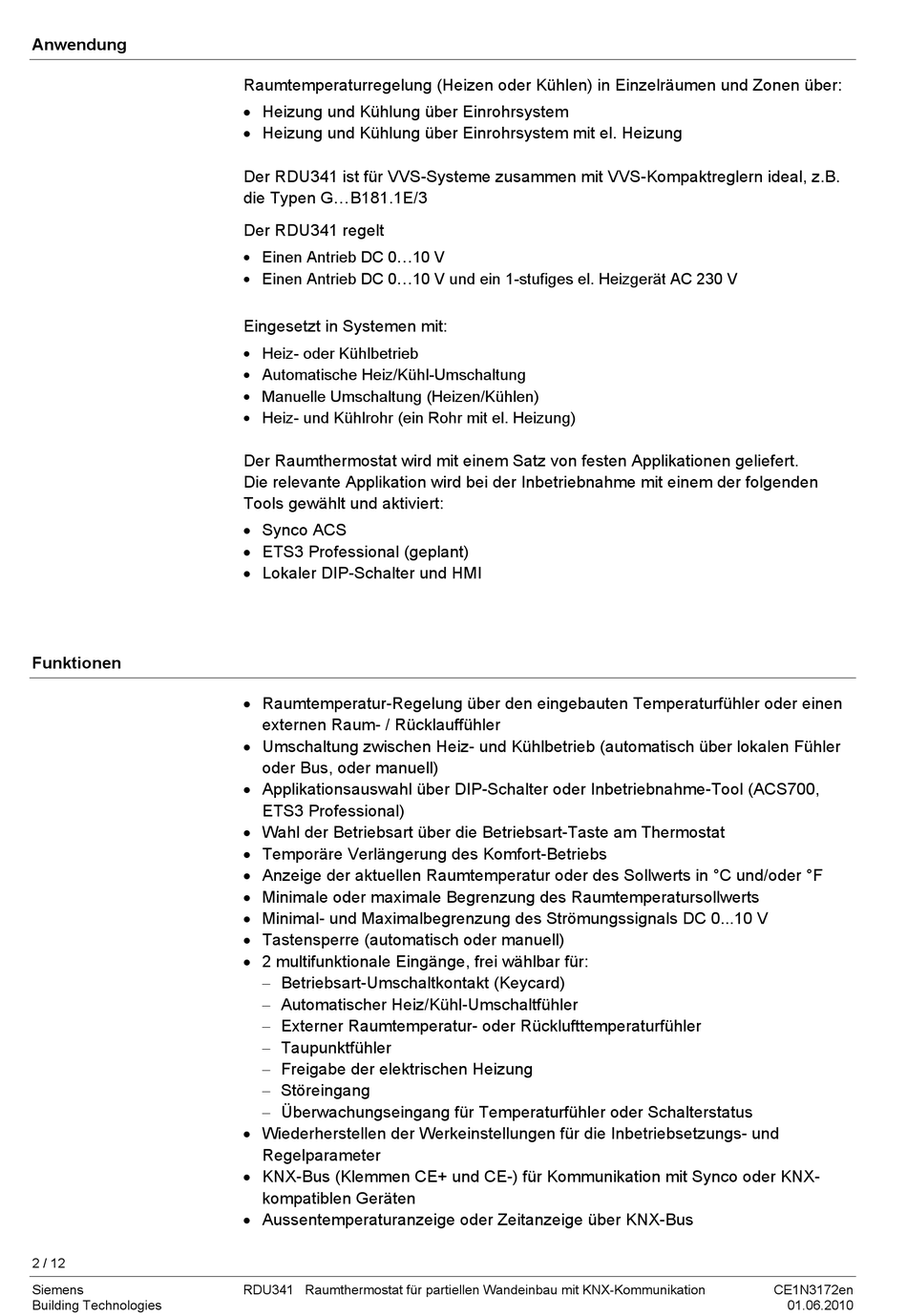

Anwendung
Funktionen
2 / 12
Siemens
Building Technologies
Raumtemperaturregelung (Heizen oder Kühlen) in Einzelräumen und Zonen über:
 Heizung und Kühlung über Einrohrsystem
 Heizung und Kühlung über Einrohrsystem mit el. Heizung
Der RDU341 ist für VVS-Systeme zusammen mit VVS-Kompaktreglern ideal, z.B.
die Typen G...B181.1E/3
Der RDU341 regelt
 Einen Antrieb DC 0...10 V
 Einen Antrieb DC 0...10 V und ein 1-stufiges el. Heizgerät AC 230 V
Eingesetzt in Systemen mit:
 Heiz- oder Kühlbetrieb
 Automatische Heiz/Kühl-Umschaltung
 Manuelle Umschaltung (Heizen/Kühlen)
 Heiz- und Kühlrohr (ein Rohr mit el. Heizung)
Der Raumthermostat wird mit einem Satz von festen Applikationen geliefert.
Die relevante Applikation wird bei der Inbetriebnahme mit einem der folgenden
Tools gewählt und aktiviert:
 Synco ACS
 ETS3 Professional (geplant)
 Lokaler DIP-Schalter und HMI
 Raumtemperatur-Regelung über den eingebauten Temperaturfühler oder einen
externen Raum- / Rücklauffühler
 Umschaltung zwischen Heiz- und Kühlbetrieb (automatisch über lokalen Fühler
oder Bus, oder manuell)
 Applikationsauswahl über DIP-Schalter oder Inbetriebnahme-Tool (ACS700,
ETS3 Professional)
 Wahl der Betriebsart über die Betriebsart-Taste am Thermostat
 Temporäre Verlängerung des Komfort-Betriebs
 Anzeige der aktuellen Raumtemperatur oder des Sollwerts in °C und/oder °F
 Minimale oder maximale Begrenzung des Raumtemperatursollwerts
 Minimal- und Maximalbegrenzung des Strömungssignals DC 0...10 V
 Tastensperre (automatisch oder manuell)
 2 multifunktionale Eingänge, frei wählbar für:

Betriebsart-Umschaltkontakt (Keycard)

Automatischer Heiz/Kühl-Umschaltfühler

Externer Raumtemperatur- oder Rücklufttemperaturfühler

Taupunktfühler
 Freigabe der elektrischen Heizung

Störeingang
 Überwachungseingang für Temperaturfühler oder Schalterstatus
 Wiederherstellen der Werkeinstellungen für die Inbetriebsetzungs- und
Regelparameter
 KNX-Bus (Klemmen CE+ und CE-) für Kommunikation mit Synco oder KNX-
kompatiblen Geräten
 Aussentemperaturanzeige oder Zeitanzeige über KNX-Bus
