s
Anwendung
CB1N1421de_01
2013-03-14

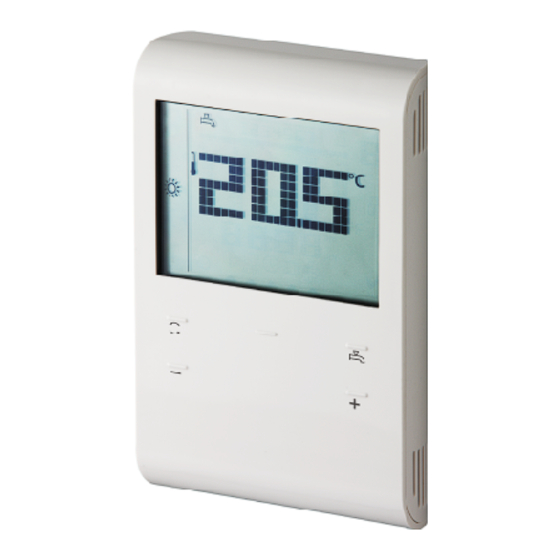

Raumthermostat mit
separater TWW-Bereitung
für Heizsysteme
• Regelung der Raumtemperatur
• 2-Punkt-Regelverhalten mit Ein/Aus-Stellsignalausgang
• Unabhängige 2-Punktregelung des Trinkwarmwassers
• Komfort-, Economy- und Schutzbetrieb
• Einstellbare Inbetriebnahme- und Regelparameter
• Batteriebetrieb DC 3 V (2 x 1,5 V, AAA)
Der RDD100.1DHW wird zur Regelung der Raumtemperatur in Heizsystemen mit
unabhängiger Regelung des Trinkwarmwassers (TWW) eingesetzt.
Typische Anwendungen:
• Wohnräume
Zur Ansteuerung folgender Anlagekomponenten und der TWW-Bereitung:
• Thermische Ventile oder Zonenventile
• Gas- oder Ölkessel
• Ventilatoren
• Pumpen
• Wärmetauscher
1
421
RDD100.1
DHW
Building Technologies
Verwandte Anleitungen für Siemens RDD100.1 DHW
Inhaltszusammenfassung für Siemens RDD100.1 DHW
- Seite 1 RDD100.1 Raumthermostat mit separater TWW-Bereitung für Heizsysteme • Regelung der Raumtemperatur • 2-Punkt-Regelverhalten mit Ein/Aus-Stellsignalausgang • Unabhängige 2-Punktregelung des Trinkwarmwassers • Komfort-, Economy- und Schutzbetrieb • Einstellbare Inbetriebnahme- und Regelparameter • Batteriebetrieb DC 3 V (2 x 1,5 V, AAA) Anwendung Der RDD100.1DHW wird zur Regelung der Raumtemperatur in Heizsystemen mit unabhängiger Regelung des Trinkwarmwassers (TWW) eingesetzt.
- Seite 2 Batteriebetrieb DC 3 V Bestellung • Bei Bestellung bitte Typ/Artikelnummer und Bezeichnung angeben • Beispiel: Artikelnummer Bezeichnung RDD100.1DHW S55770-T277 Raumthermostat, TWW • Ventilantriebe sind separat zu bestellen 2 / 10 Siemens RDD100.1DHW Raumthermostat mit separater TWW-Bereitung CB1N1421de_01 Building Technologies 2013-03-14...
- Seite 3 Der Raumthermostat wird in die Montageplatte eingehängt und mit einer Schraube gesichert. Bedienung und Einstel- lungen Betriebsart-Taste Taste zum Erhöhen eines Werts Taste zum Senken eines Werts TWW-Taste (Ein/Aus) 3 / 10 Siemens RDD100.1DHW Raumthermostat mit separater TWW-Bereitung CB1N1421de_01 Building Technologies 2013-03-14...
- Seite 4 Fahrenheit Schutzbetrieb Tastensperre aktiviert (Anzeige wählbar über Parameter) Komfortbetrieb Raumtemperatur in Grad Celsius Economy-Betrieb Heizung Ein Anzeige von Raumtemperatur, TWW Ein Sollwert etc. Aktuelle Raumtemperatur 4 / 10 Siemens RDD100.1DHW Raumthermostat mit separater TWW-Bereitung CB1N1421de_01 Building Technologies 2013-03-14...
- Seite 5 Wir empfehlen, den Sollwertbereich und die Sollwertsperre mit den Parametern Sollwertsperre P05…P08 zu überprüfen (für öffentliche Bereiche) und diese je nach Bedarf zu ändern, um maximalen Komfort sicherzustellen und Energie zu sparen. 5 / 10 Siemens RDD100.1DHW Raumthermostat mit separater TWW-Bereitung CB1N1421de_01 Building Technologies 2013-03-14...
- Seite 6 Kanäle zu entsorgen. Die örtliche und aktuell gültige Gesetzgebung ist zu beach- ten. Technische Daten Betriebsspannung Speisung • RDD100.1DHW DC 3 V (2 x 1.5 V Alkalibatterien AAA) 6 / 10 Siemens RDD100.1DHW Raumthermostat mit separater TWW-Bereitung CB1N1421de_01 Building Technologies 2013-03-14...
- Seite 7 - Konformität nach Normen und Standards EMV-Richtlinie 2004/108/EC Niederspannungsrichtlinie 2006/95/ EC C-Tick conformity to EMC emission standard AS/NSZ 4251.1:1999 RoHS (Beschränkung der Verwendung bestimmter gefährlicher Stoffe) 2011/65/EU 7 / 10 Siemens RDD100.1DHW Raumthermostat mit separater TWW-Bereitung CB1N1421de_01 Building Technologies 2013-03-14...
- Seite 8 Masse (Gewicht) 0,167 kg Farbe der Gehäusefront RAL9003 Anschlussschaltpläne RDD100.1DHW 5(2) A 5(2) A Legende Phase, AC 24...230 V Nullleiter, AC 24...230 V Heizventil oder Wandkessel TWW-Bereitung 8 / 10 Siemens RDD100.1DHW Raumthermostat mit separater TWW-Bereitung CB1N1421de_01 Building Technologies 2013-03-14...
-
Seite 9: Anwendungsbeispiele
Ansteuerung der TWW-Bereitung Temperaturwächter Sicherheitstemperaturbegrenzer Umwälzpumpe Raumthermostat RDD100.1DHW Mischventil mit Handversteller Magnetventil TWW-Bereitung Raumthermostat mit direkter Ansteuerung einer Umwälzpumpe (mit Vorregelung durch Handmischer) und unabhängiger Ansteuerung der TWW-Bereitung 9 / 10 Siemens RDD100.1DHW Raumthermostat mit separater TWW-Bereitung CB1N1421de_01 Building Technologies 2013-03-14... - Seite 10 Bemerkungen Heizbetrieb: Angeschlossene Lasten von mehr als 3 Ampere können dazu führen, dass das Regelverhalten und Temperaturgenauigkeit negativ beeinflusst werden. (Selbstheizeffekt). 10 / 10 © 2013 Siemens Schweiz AG Änderungen vorbehalten Siemens RDD100.1DHW Raumthermostat mit separater TWW-Bereitung CB1N1421de_01 Building Technologies...
