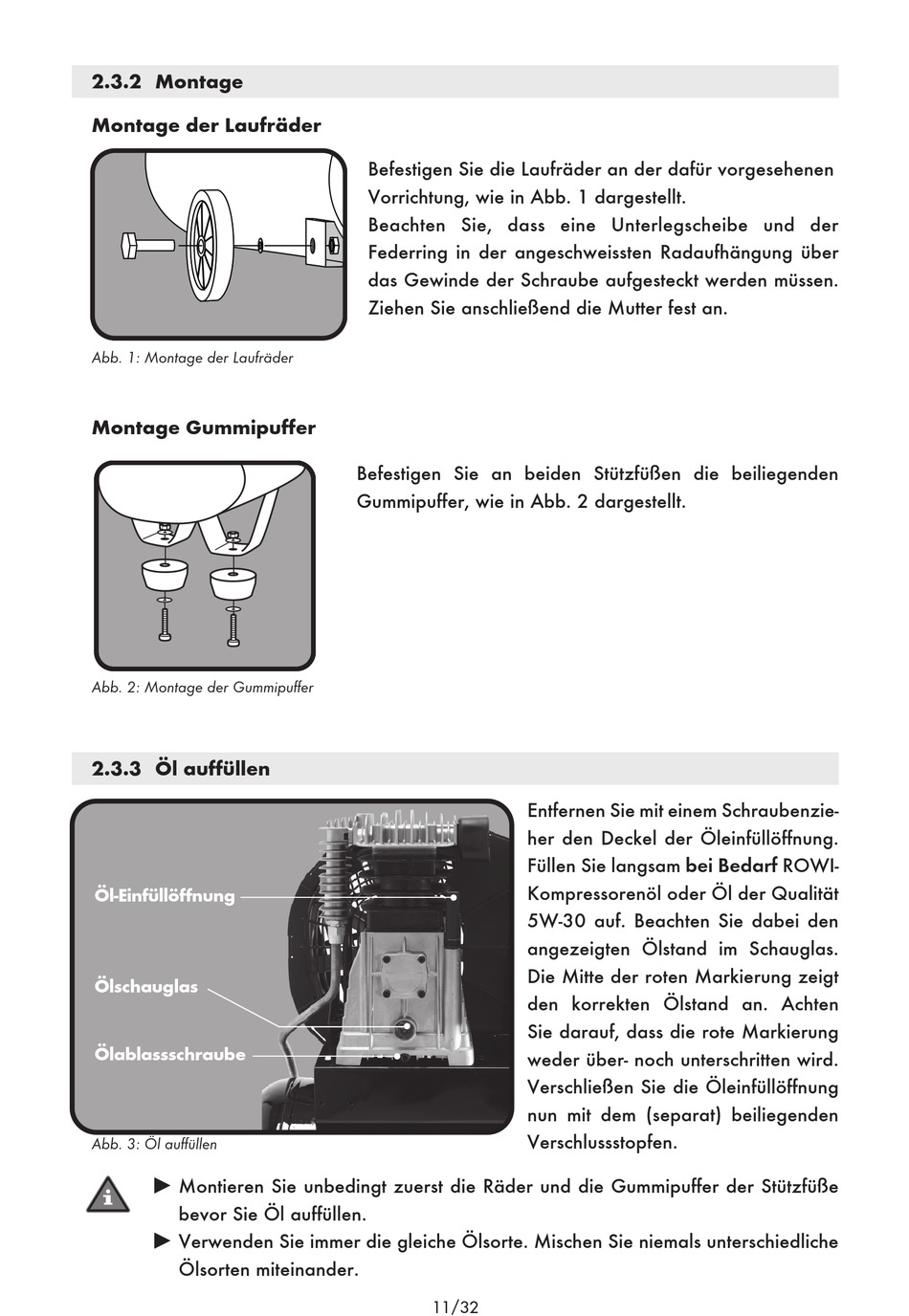

2.3.2 Montage

Montage der Laufräder
Abb. 1: Montage der Laufräder
Montage Gummipuffer
Abb. 2: Montage der Gummipuffer
2.3.3 Öl auffüllen
Öl-Einfüllöffnung
Ölschauglas
Ölablassschraube
Abb. 3: Öl auffüllen
P Montieren Sie unbedingt zuerst die Räder und die Gummipuffer der Stützfüße
bevor Sie Öl auffüllen.
P Verwenden Sie immer die gleiche Ölsorte. Mischen Sie niemals unterschiedliche
Ölsorten miteinander.
Befestigen Sie die Laufräder an der dafür vorgesehenen
Vorrichtung, wie in Abb. 1 dargestellt.
Beachten Sie, dass eine Unterlegscheibe und der
Federring in der angeschweissten Radaufhängung über
das Gewinde der Schraube aufgesteckt werden müssen.
Ziehen Sie anschließend die Mutter fest an.
Befestigen Sie an beiden Stützfüßen die beiliegenden
Gummipuffer, wie in Abb. 2 dargestellt.
Entfernen Sie mit einem Schraubenzie-
her den Deckel der Öleinfüllöffnung.
Füllen Sie langsam bei Bedarf ROWI-
Kompressorenöl oder Öl der Qualität
5W-30 auf. Beachten Sie dabei den
angezeigten Ölstand im Schauglas.
Die Mitte der roten Markierung zeigt
den korrekten Ölstand an. Achten
Sie darauf, dass die rote Markierung
weder über- noch unterschritten wird.
Verschließen Sie die Öleinfüllöffnung
nun mit dem (separat) beiliegenden
Verschlussstopfen.
11/32
