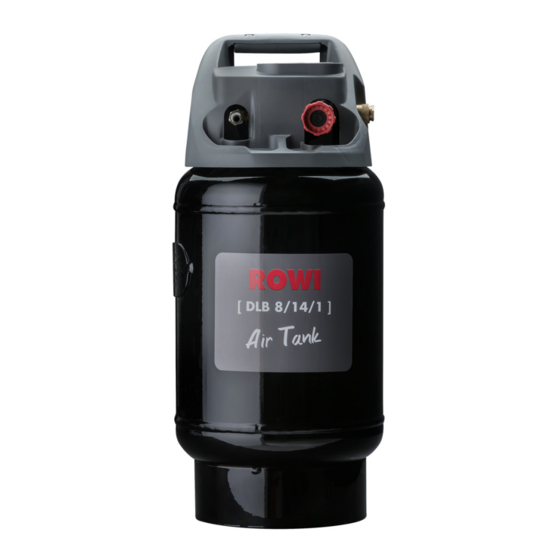

- Seite 1 DLB 8/14/1 Air Tank Luftbehälter 8 bar, 14 Liter-Behälter Artikel-Nummer 3 02 00 0045 DE Originalbetriebsanleitung...
-
Seite 2: Symbolerklärung
Symbolerklärung Achtung Gefahr! Die mit diesem Symbol gekennzeichneten Sicherheitsvorschriften sind unbedingt zu beachten. Die Missachtung kann schwerwiegende und weit reichende gesund- heitliche Schäden sowie immense Sachschäden verursachen. Wichtiger Hinweis! Dieses Symbol kennzeichnet wichtige Hinweise, die für einen einwandfreien Betrieb dieses Gerätes unbedingt zu beachten sind. Nur so können etwaige Funktionsstö- rungen vermieden werden. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Luftbehälters erlauben.
-
Seite 4: Teilebeschreibung
Teilebeschreibung Abb. A: Geräteübersicht Bezeichnung Sicherheitsventil (nicht sichtbar) Schnellkupplung Druckregler 14 Liter-Behälter Wasserablassschraube (nicht sichtbar) Eingangsanschluss Manometer für Behälter- und Arbeitsdruck Tragegriff Tab. 1: Teilebschreibung 4/18... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich und bestimmungsgemäße Verwendung Technische Daten Untersagter Anwendungsbereich Sicherheitsinformationen 1.6.1 Allgemeine Sicherheitshinweise 1.6.2 Spezifische Sicherheitshinweise 1.6.3 Betrieb eines Druckbehälters nach der Druckbehälterverordnung Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Aufbewahren der Originalverpackung Vorbereitung des Produktes für den Betrieb 2.3.1 Aufstellen des Gerätes Betriebsanleitung... -
Seite 6: Produktbeschreibung
Produktbeschreibung Allgemeines Der Luftbehälter mit 8 bar Fülldruck ist die ideale Ergänzung um auch stromunabhängig arbeiten zu können. Der 14 Liter Behälter wird an einen handelsüblichen Kompressor mit 8 bar Nenndruck angeschlossen, mit Druckluft befüllt und ist somit sofort betriebsbereit. Egal, ob bei schwer zugänglichen oder abgelegenen Einsatzorten stellt dieser Luftbehälter überall dort Druckluft bereit wo sie gebraucht wird. -
Seite 7: Sicherheitsinformationen
Sicherheitsinformationen Eine unsachgemäße Benutzung des Luftbehälters kann schwerwiegende und weit reichende gesundheitliche Schäden sowie immense Sachschäden verursachen. Lesen Sie deshalb die folgenden Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Nur so kann ein sicherer und einwandfreier Betrieb des Luftbehälters gewährleistet werden. 1.6.1 Allgemeine Sicherheitshinweise Allgemeine Sicherheits- und Unfallverhütungsvorschriften beachten. -
Seite 8: Spezifische Sicherheitshinweise
Nicht zweckentfremden. Verwenden Sie das Gerät nur für die, in dieser Bedienungs- anleitung vorgesehenen Zwecke. Regelmäßig prüfen. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen zu Verschleiß führen. Kontrollieren Sie deshalb das Gerät regelmäßig auf etwaige Beschädi- gungen und Mängel. Ausschließlich Originalzubehörteile verwenden. -
Seite 9: Betrieb Eines Druckbehälters Nach Der Druckbehälterverordnung
3. Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die- Beschäftigte oder Dritte gefährdet werden. 4. Der Druckbehälter ist regelmäßig auf Beschädigungen, wie z.B. Rost zu kontrollie- ren. Sollten Sie Beschädigungen feststellen, kontaktieren Sie umgehend das ROWI Service-Center. Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang in... -
Seite 10: Betriebsanleitung
P Das Gerät darf nicht in Räumen betrieben werden, in denen sich Staub, Farbnebel, Säuren, Dämpfe, explosive oder entflammbare Gase befinden. Achten Sie beim Aufstellen des Gerätes auf eine waagerechte und ebene Standfläche. Betriebsanleitung Inbetriebnahme und Bedienung 1. Um den Luftbehälter zu Befüllen verwenden Sie einen geeig- neten Kompressor der den max. -
Seite 11: Lagerung
4. Nach erfolgreichem Befüllen schließen Sie das Werkzeug Luftbehälter indem Stecknippel Druckluftschlauches Schnellkupplung (siehe Abb. A, Nr. 2) des Luftbehälters drücken. Die Verriegelung erfolgt automa- tisch. 5. Stellen Hilfe Druckreglers (siehe Abb. A, Nr. 3) den erforderlichen Arbeitsdruck ein. Drehen Sie hier- zu das Einstellrad in Richtung + (plus) bzw. -
Seite 12: Wiederverpacken Für Private Transportzwecke
Wiederverpacken für Transportzwecke Zur Vermeidung von Transportschäden verpacken Sie das Gerät im Falle eines Transportes immer in der Originalverpackung und halten Sie sich an die folgenden Anweisungen: P Sorgen Sie dafür, dass das Gerät ausreichend ausgepolstert ist. Reinigung/Instandhaltung durch Benutzer Reinigen und warten Sie Ihren Luftbehälter sorgfältig und regelmäßig. -
Seite 13: Gewährleistung
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. - Seite 14 P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar und wettergeschützt, außen auf der Transportverpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3...
-
Seite 15: Ersatz- Und Ausstattungsteile
4 02 02 0053 Roter Drehknopf (Druckregeler) 4 02 02 0054 Bitte beachten Sie, dass einige Ersatzteile nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. - Seite 16 [ Notizen ] 16/18...
-
Seite 17: Konformitätserklärung
DLB 8/14/1 Air Tank Luftbehälter 8 bar, 14 Liter-Behälter Artikel-Nummer: 3 02 00 0045 Max. Fülldruck: 8 bar Einschlägige EG-Richtlinien: Druckbehälterrichtlinie (2009/105/EG) Relevante technische Dokumentationen werden bei der ROWI GmbH aufbewahrt. Dokumentenverantwortlicher: Klaus Wieser Ort: Augartenstr.3 76698 Ubstadt-Weiher Datum/Herstellerunterschrift: 09.10.2012... - Seite 18 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
