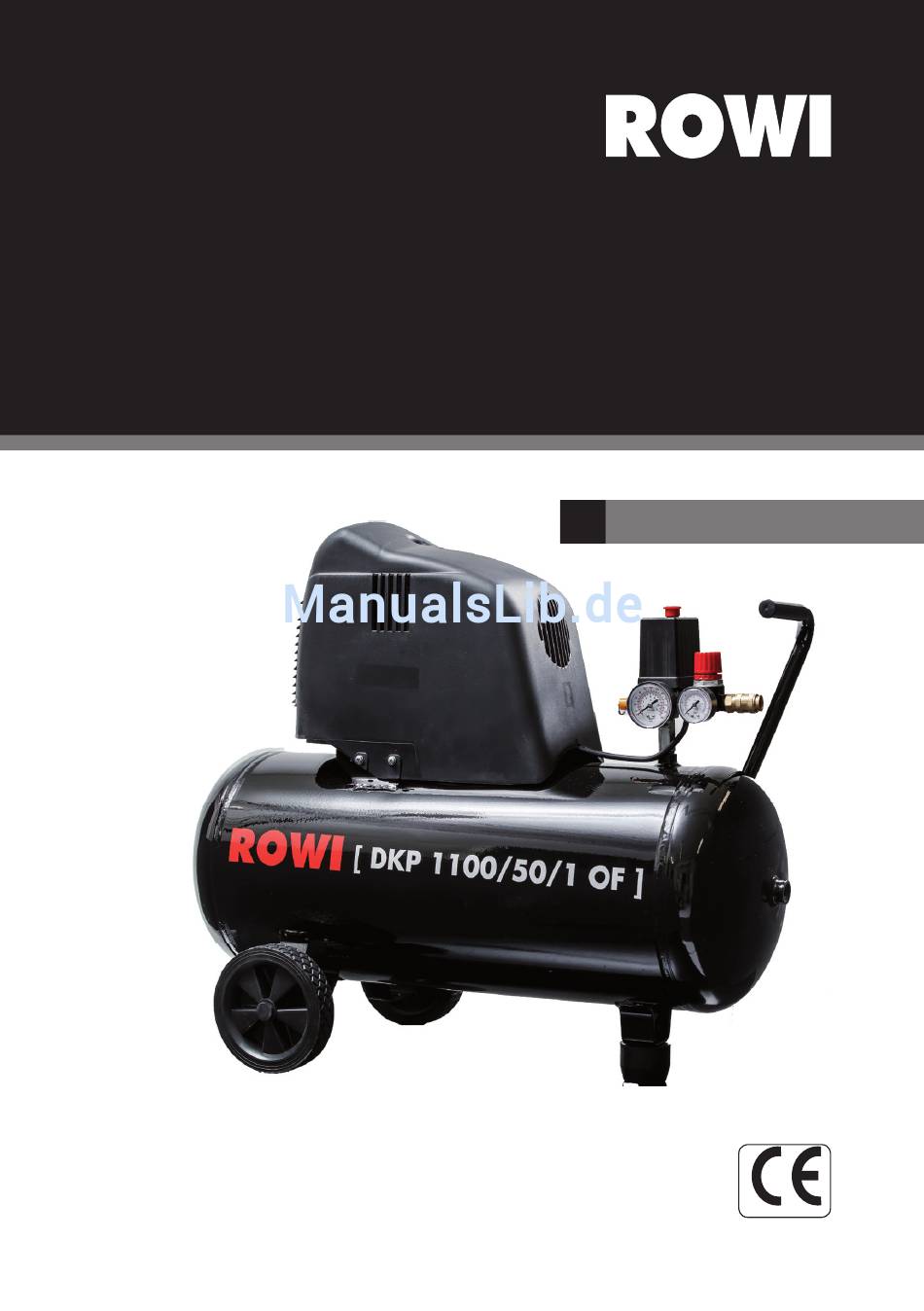

- Seite 1 DKP 1100/50/1 OF Kompressor 1,1 kW DE Originalbetriebsanleitung Artikel-Nummer: 1 02 02 0014...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Kompressors erlauben.
-
Seite 3: Symbolerklärung
Symbolerklärung Achtung Gefahr! Die mit diesem Symbol gekennzeichneten Sicherheitsvorschriften sind unbe- dingt zu beachten. Die Missachtung kann schwerwiegende und weit rei- chende gesundheitliche Schäden sowie immense Sachschäden verursachen. Wichtiger Hinweis! Dieses Symbol kennzeichnet wichtige Hinweise, die für einen einwandfreien Betrieb dieses Gerätes unbedingt zu beachten sind. Nur so können etwaige Funktionsstörungen vermieden werden. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagter Anwendungsbereich Sicherheitsinformationen 1.7.1 Allgemeine Sicherheitshinweise 1.7.2 Spezifische Sicherheitshinweise 1.7.3 Betrieb eines Druckbehälters nach der Druckbehälterverordnung Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Aufbewahren der Originalverpackung Vorbereitung des Produktes für den Betrieb 2.3.1 Aufstellen des Gerätes 2.3.2 Montage... -
Seite 5: Produktbeschreibung

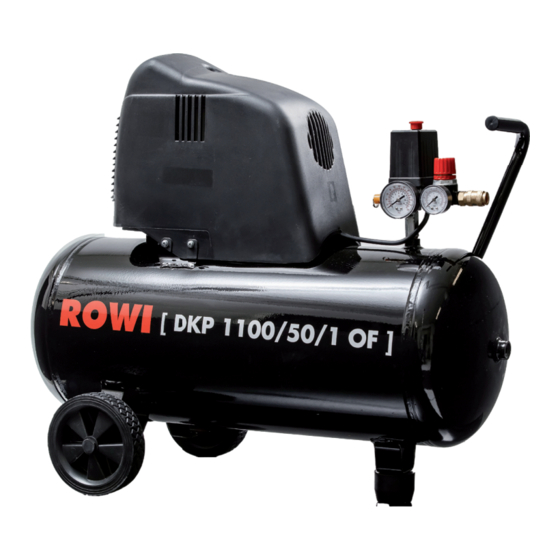

Produktbeschreibung Allgemeines Druckluft ist eine vielseitig einsetzbare Energieform. Zur Erzeugung von Druckluft stehen Ihnen je nach Anspruch und Anwendungsgebiet unterschiedliche Arten von Kompressoren zur Auswahl. Mit diesem tragbaren und ölfreien Kolbenkompressor haben Sie sich für ein wahres Multifunktionstalent im Hobby- und Freizeitbereich entschieden. Dank ölfreiem Aggregat ist dieses Gerät besonders wartungsarm und daher insbesondere für den Einsteiger geeignet: Weder Ölstandskontrolle noch Öl auffüllen sind hier notwendig. -
Seite 6: Technische Daten
schaltdruck (ca. 4 - 6 bar) gefallen ist, schaltet sich der Kompressor automatisch wieder ein. Technische Daten Motorleistung 1100 W (1,5 PS) Zylinder/Stufen Netzanschluss 230 V ~ 50 Hz Ansaugleistung ca. 180 l/min Eff. Luftabgabemenge 100 l/min Max. Arbeitsdruck 8 bar Kesselinhalt 50 l Servicefaktor... -
Seite 7: Allgemeine Sicherheitshinweise
Eine unsachgemäße Benutzung des Kompressors kann schwerwiegende und weit reichende gesundheitliche Schäden sowie immense Sachschäden verursachen. Lesen Sie deshalb die folgenden Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Nur so kann ein sicherer und einwandfreier Betrieb des Kompressors gewährleistet werden. 1.7.1 Allgemeine Sicherheitshinweise Allgemeine Sicherheits- und Unfallverhütungsvorschriften beachten. -
Seite 8: Spezifische Sicherheitshinweise
Nicht zweckentfremden. Verwenden Sie das Gerät nur für die, in dieser Bedienungs- anleitung vorgesehenen Zwecke. Regelmäßig prüfen. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen zu Verschleiß führen. Kontrollieren Sie deshalb das Gerät regelmäßig auf etwaige Beschädi- gungen und Mängel. Ausschließlich Originalzubehörteile verwenden. -
Seite 9: Betrieb Eines Druckbehälters Nach Der Druckbehälterverordnung
3. Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die- Beschäftigte oder Dritte gefährdet werden. 4. Der Druckbehälter ist regelmäßig auf Beschädigungen, wie z. B. Rost zu kontrollie- ren. Sollten Sie Beschädigungen feststellen, kontaktieren Sie umgehend das ROWI Service-Center. Vorbereitung des Produktes für den Betrieb... -
Seite 10: Auspacken Des Lieferumfangs
Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll- ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist. -
Seite 11: Montage Der Laufräder
Montage der Laufräder Befestigen Sie die Laufräder an der dafür vorgesehenen Vorrichtung, wie in Abb. 1a und 1b dargestellt. Ziehen Sie anschließend die Mutter fest an. Abb. Montage L a u f r ä d e r Abb. 1b: Montage der Laufräder Montage Gummipuffer Befestigen Sie an beiden Stützfüßen die beiliegenden Gummipuffer, wie in Abb. -
Seite 12: Betriebsanleitung
Betriebsanleitung Geräteübersicht Ein-/ Gehäuseabdeckung Ausschalter Druckregler Schnell- kupplung Manometer Arbeitsdruck Wasserablass- Manometer schraube Behälterdruck (nicht abgebildet) Kessel Räder Stützfuß Abb. 5: Geräteübersicht Inbetriebnahme 1. Vergewissern Sie sich, dass der Ein-/Ausschalterknopf (siehe Abb. 5) des Kompressors komplett runtergedrückt ist und sich in der AUS-Stellung befindet. Schließen Sie dann den Kompressor an eine geerdete, durch einen FI-Schutzschalter abgesicherte Steckdose (230 V ~ 50 Hz) an. -
Seite 13: Abschalten Des Gerätes
Druckluftschlauch installieren und deinstallieren Drücken Sie den Stecknippel des Druckluftschlauches in die Schnellkupplung. Die Verriegelung erfolgt automatisch. Zum Entfernen des Druckluft-Schlauches schieben Sie den äußeren Kupplungsring in Richtung des Druckschalters und ziehen Sie zugleich den Druckluftschlauch heraus. Vermeiden Sie beim Öffnen der Schnellkupplung ein unkontrolliertes Zurückschnellen des Druckluftschlauches, indem Sie den Druckluftschlauch festhalten. -
Seite 14: Lagerung
2. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht mehr benöti- gen. Lagerung Schützen Sie den Kompressor vor Staub, Schmutz, Insekten und Witterungseinflüssen. Decken Sie den Kompressor mit einer Plastikfolie ab, damit er vor Verunreinigungen und dadurch hervorgerufenen Beschädigungen und Funktionsstörungen geschützt ist. -
Seite 15: Reinigung
Reinigung Zum Schutz vor Verunreinigungen sollte der Kompressor nach jedem Gebrauch mit einer Plastikfolie abgedeckt werden. Beachten Sie dabei die folgende Hinweise: P Reinigen Sie den Kompressor grundsätzlich nur in abgekühltem Zustand. P Reinigen Sie den Kompressor nur mit einem trockenen, weichen Tuch oder mit Druckluft. P Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungsmittel. -
Seite 16: Fehlersuche Und Reparatur
Fehlersuche und Reparatur Beachten Sie, dass bei sämtlichen Reparatur- und Wartungsarbeiten ausschließlich Originalteile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 5). Störung Mögliche Ursache(n) Abhilfe Der Motor springt Keine oder zu niedrige Stellen Sie sicher, dass der nicht an. -
Seite 17: Gewährleistung
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. - Seite 18 Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3...
-
Seite 19: Die Online-Registrierung
Die Online-Registrierung Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfang- reichen Online-Service bei unseren Kunden. Registrieren Sie sich und genießen Sie die vielen Vorzüge, die wir exklusiv für unsere Premium-Kunden bereithalten. Und so einfach geht’s: 1. -
Seite 20: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Abb. 8: Explosionszeichnung Pos. Bezeichnung Artikel-Nummer Plastikabdeckung 4 02 03 0062 Rückschlagventil 4 02 03 0063 Schnellkupplung 4 02 03 0064 Wasserablassschraube/-hahn 4 02 03 0065 Druckminderer 4 02 03 0066 Manomter (Arbeitsdruck, regulierbar) 4 02 03 0067 Manometer (Behälterdruck) 4 02 03 0068 Überdruckventil... -
Seite 21: Entsorgung
Radeinheit 4 02 03 0079 Tab. 4: Ersatzteilliste Bitte beachten Sie, dass einige Ersatzteile nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. -
Seite 22: Konformitätserklärung
Kenn-Nummer: CE-0036 Angewandte harmonisierte Normen: EN 60204-1:06+A1:09 EN 55014-2:97+A1:08+A2:08 EN 1012-1:10 EN 61000-3-2:06+A1:09+A2:09 EN 55014-1:06+A1:09+A2:11 EN 61000-3-3:08 Relevante technische Dokumentationen werden bei der ROWI GmbH in Ubstadt-Weiher aufbewahrt. Dokumentenverantwortlicher: Klaus Wieser Ort: Augartenstr. 3 76698 Ubstadt-Weiher Datum/Herstellerunterschrift: 23.07.2013 Angaben zum Unterzeichner: Klaus Wieser Geschäftsführer... - Seite 23 [ Notizen ] 23/24...
