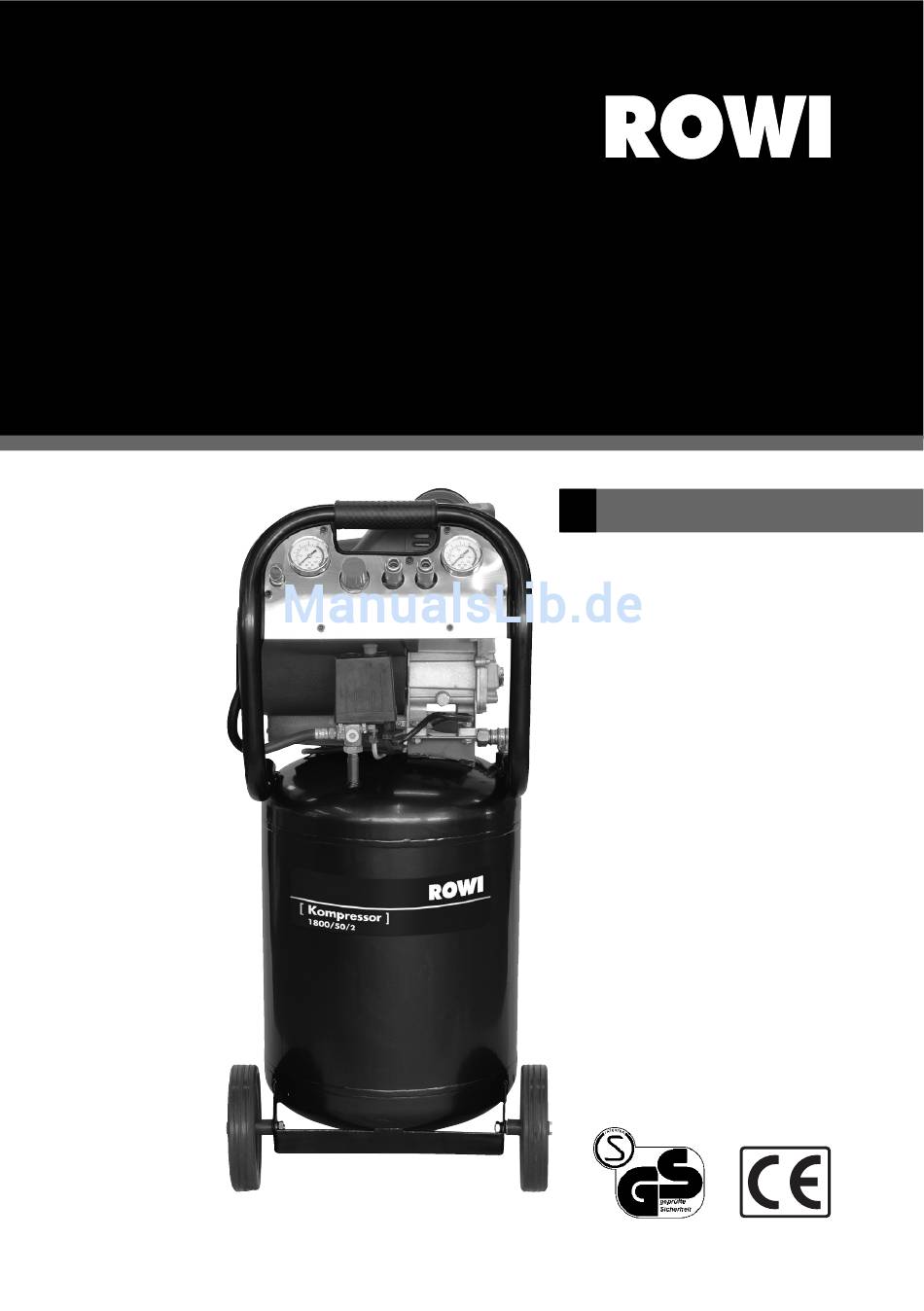

- Seite 1 Kompressor 1800/50/2 D Bedienungsanleitung Artikel-Nummer: 1 02 03 0024...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Kompressors erlauben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines Konformitätserklärung Typenschild und Kurzanweisung Produktbeschreibung Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagte Anwendungsbereiche Sicherheitsinformationen 2.5.1 Allgemeine Sicherheitshinweise 2.5.2 Spezifische Sicherheitshinweise 2.5.3 Betrieb eines Druckbehälters nach der Druckbehälterverordnung Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Aufbewahren der Originalverpackung Vorbereitung des Produktes für den Betrieb 3.3.1 Aufstellen des Gerätes 3.3.2 Montage... -
Seite 4: Allgemeines

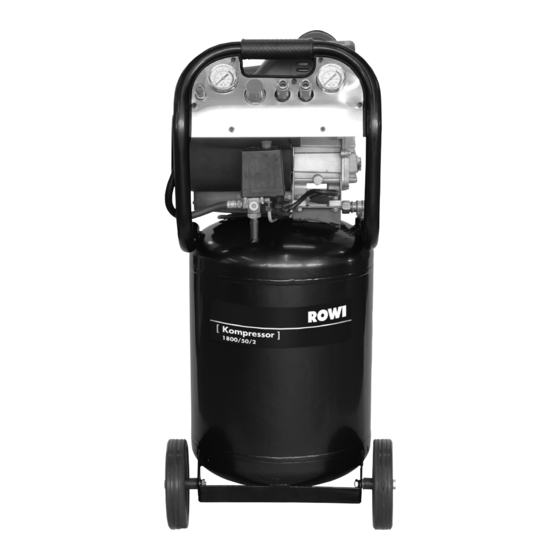

Druckluft ist eine vielseitig einsetzbare Energieform. Zur Erzeugung von Druckluft stehen Ihnen je nach Anspruch und Anwendungsgebiet unterschiedliche Arten von Kompressoren zur Auswahl. Mit dem Kompressor 1800/50/2 haben Sie sich für einen fahrbaren, ölge- schmierten Kolbenkompressor von ROWI entschieden. Als Druckluftquelle ist der Kompressor dazu geeignet unterschiedliche Druckluftwerkzeuge zu betreiben. -
Seite 5: Typenschild Und Kurzanweisung
2. Produktbeschreibung Anwendungsbereich und bestimmungsgemäße Verwendung Der Kompressor 1800/50/2 ist nach dem Stand der Technik und den anerkannten sicher- heitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestim- mungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. -
Seite 6: Produktsicherheit
Produktsicherheit Ausgestattet mit Anlaufentlastung, Thermoüberlastschutz und Druckschalter bietet dieses Gerät ein Höchstmaß an Sicherheit und Zuverlässigkeit. Die Anlaufentlastung sorgt für einen lastfreien Startvorgang des Kompressors. Der Thermo- überlastschutz löst im Falle einer Störung aus und unterbricht sofort die Stromzufuhr. Der Druckschalter sorgt für automatisches Ein- und Ausschalten. -
Seite 7: Untersagte Anwendungsbereiche
Untersagte Anwendungsbereiche Dieser Kompressor gehört der Schutzart IP20 an. Geräte dieser Kategorie verfügen über einen sogenannten Fingerschutz und sind somit gegen das Eindringen von mittelgroßen Fremdkörpern (ab Ø 12,5 mm) geschützt. Es besteht aber keinerlei Schutz gegen Wasser, d. h. das Gerät darf nicht in feuchten oder nassen Räumen oder bei Regen verwendet wer- den. - Seite 8 Kontakt mit heißen Teilen vermeiden. Berühren Sie keine heißen Teile am Gerät. Beach- ten Sie, dass verschiedene Komponenten Wärme speichern und so auch nach Gebrauch des Gerätes noch zu Verbrennungen führen können. Transportbügel verwenden. Bewegen Sie das Gerät ausschließlich mit Hilfe des dafür vorgesehenen Transportbügels.
-
Seite 9: Spezifische Sicherheitshinweise
3. Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden. 4. Der Druckbehälter ist regelmäßig auf Beschädigungen, wie z. B. Rost zu kontrollieren. Sollten Sie Beschädigungen feststellen, kontaktieren Sie umgehend das ROWI Service- Center. 10/2007... -
Seite 10: Vorbereitung Des Produktes Für Den Betrieb
3. Vorbereitung für den Betrieb Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll- ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist. -
Seite 11: Montage
Abb. 3 dargestellt. Abb. 3: Montage der Gummipuffer 3.3.3 Öl auffüllen Entfernen Sie mit einem Schraubenzie- her den Deckel der Öleinfüllöffnung. Füllen Sie bei Bedarf ROWI-Kompressor- enöl oder Öl der Qualität 5W-30 auf. Verschlussstopfen Beachten Sie dabei den angezeigten Öleinfüllöffnung Ölstand im Schauglas. -
Seite 12: Wechseln Der Luftfilter
3.3.4 Wechseln der Luftfilter Der Luftfilter ist nicht vorinstalliert. Montieren Sie den beiliegenden Luftfilter wie in Abb. 5 dargestellt. Luftfilter Abb. 5: Montage der Luftfilter 4. Betriebsanleitung Abb. 6: Geräteübersicht 10/2007... -
Seite 13: Inbetriebnahme
Schließen Sie dann den Kompressor an eine geerdete, durch einen FI-Schutzschalter abgesicherte Steckdose (230 V ~ 50 Hz) an. 2. Überprüfen Sie den Ölstand und füllen Sie bei Bedarf ROWI-Kompressorenöl oder Öl der Qualität 5W-30 in die Öleinfüllöffnung bevor Sie das Gerät in Betrieb nehmen. -
Seite 14: Bedienung
3. Starten Sie den Kompressor, indem Sie den Ein- /Ausschalter (siehe Abb. 7) hochziehen . Wir empfehlen Ihnen, das Gerät einmal so lange laufen zu lassen, bis der maximale Kesseldruck erreicht wurde und das Gerät automatisch abschaltet. Schließen Sie dann das gewünschte Druckluft-Werkzeug an (siehe Kapitel 4.3). -
Seite 15: Abschalten Des Gerätes
2. Stellen Sie mit Hilfe des Druckrminderers den erforderlichen Arbeitsdruck ein. Ein überhöhter Arbeitsdruck bringt keinen Leistungsgewinn sondern erhöht ledig- lich den Druckluft-Verbrauch und beschleunigt den Geräteverschleiß. Beachten Sie die Herstellerangabe zum benötigten Arbeitsdruck Ihres Druckluft-Werkzeuges. Arbeitsdruck erhöhen: Drehen Sie das Einstellrad des Druckminderers im Uhrzeigersinn. Arbeitsdruck reduzieren: Drehen Sie das Einstellrad des Druckminderers entgegen dem Uhrzeigersinn. -
Seite 16: Reinigung/Instandhaltung Durch Benutzer
5. Reinigung/Instandhaltung durch Benutzer Reinigen und warten Sie Ihren Kompressor sorgfältig und regelmäßig. Nur so kann ein ein- wandfreier Betrieb und eine lange Lebensdauer gewährleistet werden. Sicherheitshinweise Beachten Sie unbedingt die folgenden Hinweise, bevor Sie mit Reinigungs- und In- standhaltungsarbeiten beginnen: Schalten Sie den Kompressor ab, indem Sie den roten Knopf am Druckschalter nach unten drücken. - Seite 17 Verschließen Sie die Einfüllöffnung mit dem dafür vorgesehenen Verschlussstop- fen. Drücken Sie den Verschlussstopfen fest in die Einfüllöffnung. Für einen Ölwechsel benötigen Sie ca. 1 l ROWI-Kompressorenöl oder Öl der Qualität 5W-30. Achten Sie beim Einfüllen des neuen Öls unbedingt auf den ange- zeigten Ölstand im Schauglas.
-
Seite 18: Fehlersuche Und Reparatur
Fehlersuche und Reparatur Beachten Sie, dass bei sämtlichen Reparatur- und Wartungsarbeiten ausschließlich Original- teile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 7). Störung Mögliche Ursache(n) Abhilfe Der Motor springt Keine oder zu niedrige Stellen Sie sicher, dass der nicht an. - Seite 19 Störung Mögliche Ursache(n) Abhilfe Der Kompressor läuft Der Luftfilter ist verstopft. Reinigen Sie den Filter (siehe ohne Unterbrechung Kapitel 5.3). Ersetzen Sie durch bzw. erreicht wenn nötig den Filter. den Ausschaltdruck nicht. Angeschlossene Druckluft- Beachten Sie die Hersteller- Werkzeuge und -Geräte hinweise Ihres Werkzeuges haben einen zu hohen bzw.
-
Seite 20: Reinigung/Instandhaltung Durch Qualifizierte Personen
Wartungsarbeiten, die nicht in Kapitel 5.2 – 5.4 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 7) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. - Seite 21 Störung Mögliche Ursache(n) Abhilfe Der Motor springt Der Druckschalter ist defekt. Reparieren bzw. ersetzen Sie nicht an. den defekten Druckschalter. Der Motor bzw. Überprüfen Sie den Motor Kondensator ist defekt. und den Kondensator und er- setzen Sie die defekten Teile. Der Kompressor ist Überprüfen Sie den Kom- festgefahren.
-
Seite 22: Gewährleistung
Tab. 3: Fehlerdiagnose 7. Gewährleistung Umfang ROWI räumt dem Eigentümer dieses Produktes eine Gewährleistung von 24 Monaten ab Kaufdatum ein. In diesem Zeitraum werden an dem Gerät festgestellte Material- oder Produktionsfehler vom ROWI Service-Center kostenlos behoben. Ausgeschlossen von der Gewährleistung sind Fehler, die nicht auf Material- oder Produktions- fehlern beruhen, z. -
Seite 23: Abwicklung
Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Bedienungsanlei- tung nach. Im Kapitel 5.4 finden Sie entsprechende Hinweise zur Beseitigung von Funktions- störungen. -
Seite 24: Die Online-Registrierung
Online-Registrierung Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfangrei- chen Online-Service bei unseren Kunden. Registrieren Sie sich und genießen Sie die vielen Vorzüge, die wir exklusiv für unsere registrierten Kunden bereithalten. Und so einfach geht’s: 1. -
Seite 25: Ersatz- Und Ausstattungsteile
9. Ersatz- und Ausstattungsteile 3a + 3b Abb. 9: Explosionszeichnung 10/2007... -
Seite 26: Bezeichnung
Pos. Bezeichnung Art.-Nr. Schraube M8 x 106 4 02 00 0459 Zylinderkopf 4 02 00 0460 Faltenfilter 4 02 00 0461 Filtergehäuse 4 02 00 0523 Zylinderkopfdichtung 4 02 00 0462 Ventilplatte 4 02 00 0463 Ventilplattendichtung 4 02 00 0464 Ventilplättchen 4 02 00 0465 Stift... - Seite 27 Pos. Bezeichnung Art.-Nr. Motorabdeckung 4 02 00 0492 Schraube M5 x 105 4 02 00 0493 Lüfterrad 4 02 00 0494 Seegerring 4 02 00 0495 Winkelanschluss 4 02 00 0496 Abdeckhaube 4 02 00 0497 Mutter M8 4 02 00 0498 Zahnscheibe 4 02 00 0499 Kondensator...
- Seite 28 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Phone +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi-gmbh.de www.rowi-gmbh.de...
