SYSTEMÜBERSICHT
DE
Fein• lter TYP R-09

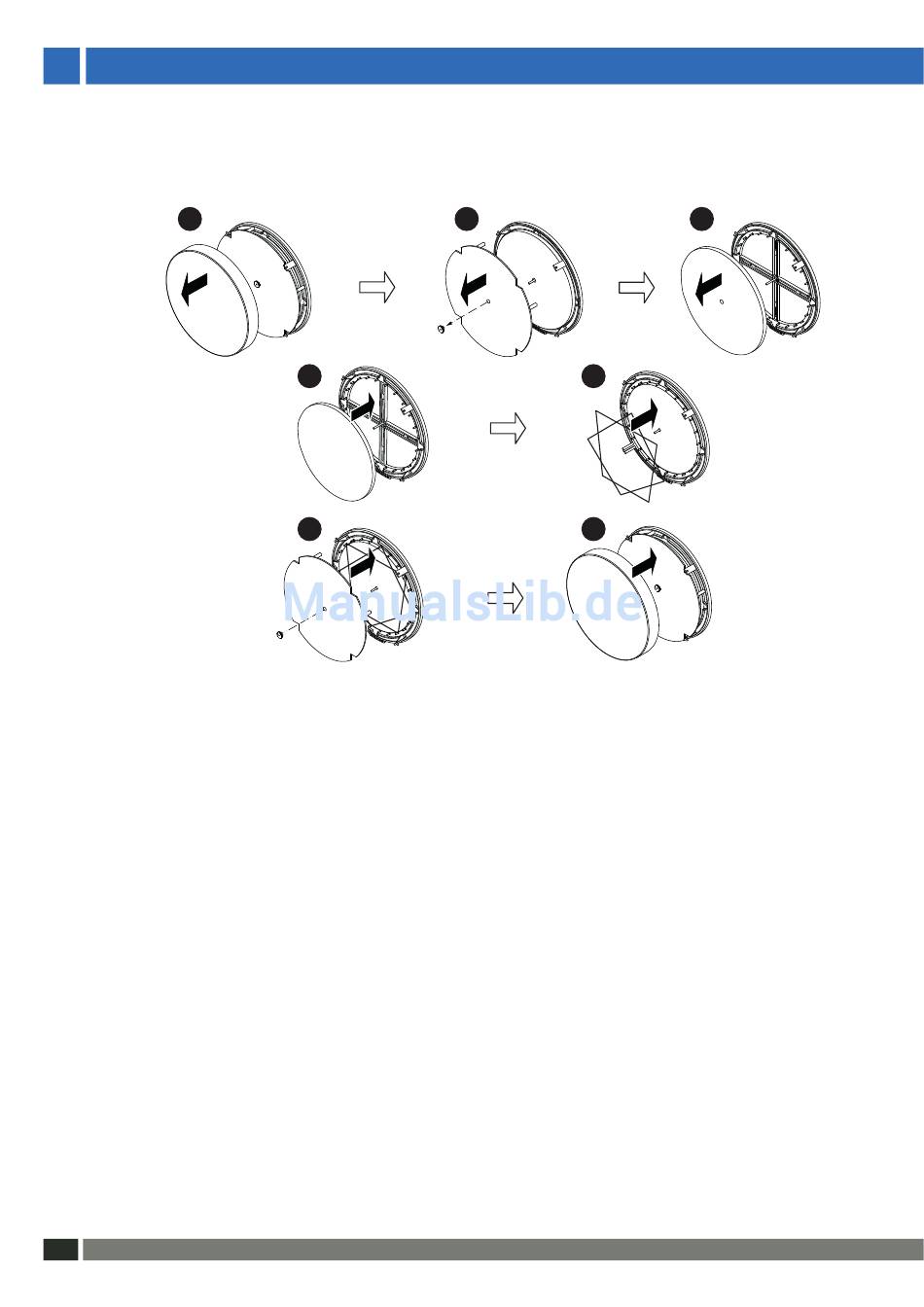

Fein• lter Typ R-09 einsetzen
(runde Innenblende)
1
1 Abdeckung ausrasten und entfernen.
2 Rändelmutter lösen und Schallscheibe entfernen.
3 Staub• lter entnehmen.
4 Fein• lter in Grundplatte einlegen. Darauf achten, dass glatte Ober• äche des Filters
zur Abdeckung (zum Innenraum) weist.
5 Zwei Gummibänder im Rechteck versetzt um 45° zueinander über Haltedorne befestigen.
6 Schallscheibe einsetzen und mit Rändelmutter befestigen.
7 Abdeckung aufsetzen.
Abmessungen (Durchm.):
Lieferumfang:
Bestell-Nr.:
6 Pollen• lter • Montageanleitung
2
4
6
240 mm
Set (5 Stck.) plus
Gummibänder (10 Stck. pro Set)
1004-0065
3
5
7
