9 Schieberegler /STROBE SPEED/
10 Funktionstasten Gruppe1:
Taste /PAGE/
Taste /EDIT/REC/
Taste /INSTER/TAP/
Taste /DEL/CLR/
11 Funktionstasten Gruppe2
Taste /◄/
Taste /►/
Taste /RUN MODE/
Taste /BLACK OUT/
Taste /STROBE/

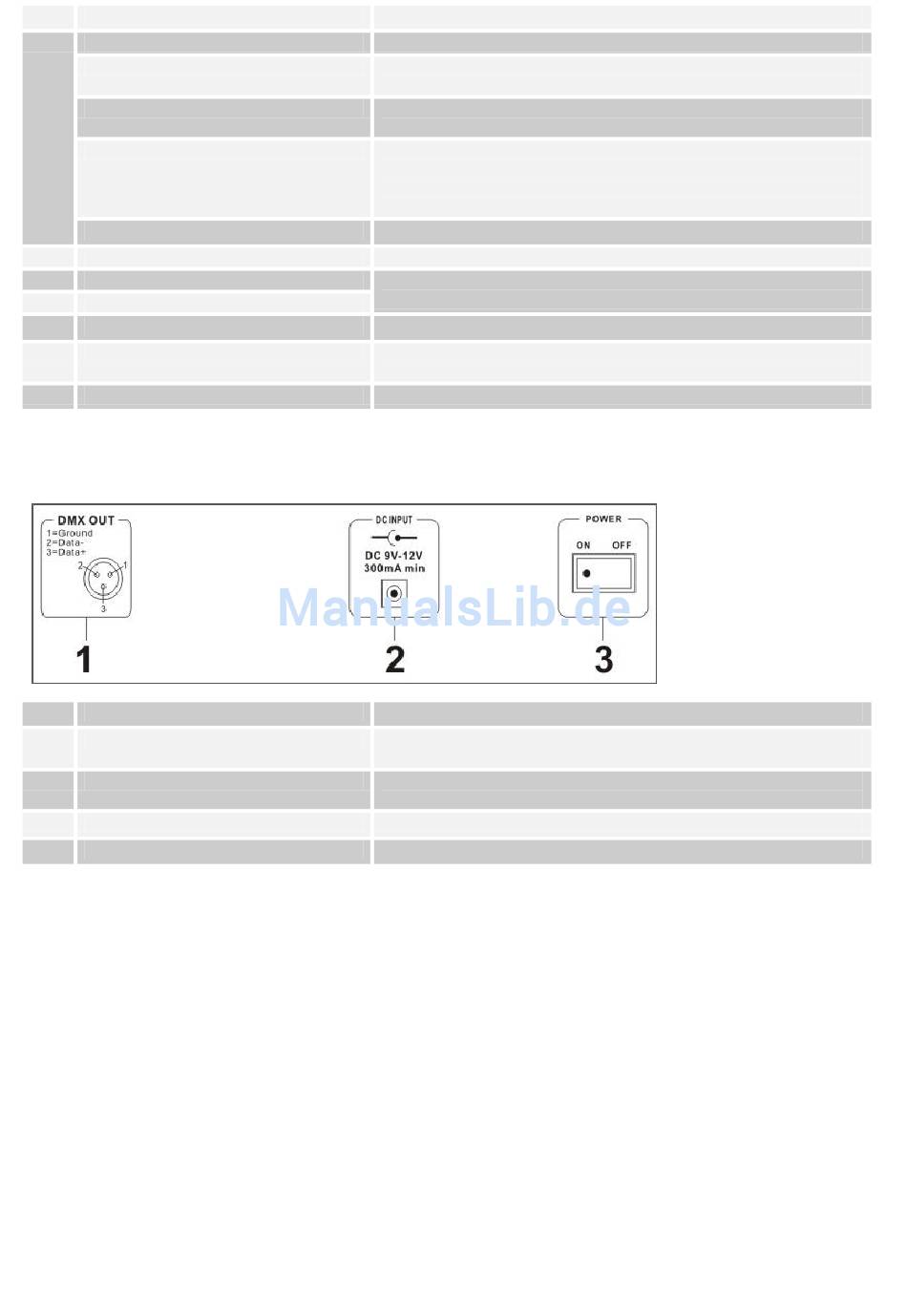

Abbildung 2:
Rückansicht
Pos. Anschluss
1 DMX512-Ausgang
2 Netzanschlussbuchse
3 Netzschalter

2.2 Konfiguration:

Hinweis: Es werden Grundkenntnisse für den DMX-512 Standard vorausgesetzt!

2.2.1 Aufbau/Einbau:

Der „LEDControl" kann als Tischgerät verwendet werden oder in ein Rack eingebaut werden.
Bei einer Rack-Montage beachten Sie bitte, dass das Gehäuse möglichst über einen eingebauten Lüfter verfügt
oder aber warme Luft gut abziehen kann. Das Gerät muss mit M6 Schrauben fest in das Rack geschraubt werden,
damit es beim Transport nicht verrutschen kann. Verbinden Sie das Netzteil nun zunächst mit dem „LEDControl"
und dann mit dem Stromnetz.

2.2.2 Erstellung einer DMX-Kette:

DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten
über eine gemeinsame Steuerleitung.
Einstellen der Strobe-Geschwindigkeit.
Umschalten der Schieberegler zwischen den beiden Kanal-
gruppen 1-5 und 6-10.
Speichern von einzelnen Szenen oder Lauflichtsequenzen und
zum Editieren von Programmen
Einstellen der Überblendzeit zwischen zwei Szenen beim zeit-
oder musikgesteuerten Ablauf von Beleuchtungsszenen einer
Speicherbank oder einer Lauflichtsequenz und für
Programmierfunktionen.
Löschen von Beleuchtungsszenen oder Lauflichtsequenzen.
Umschalten zwischen den Speicherbänken und für
Programmierfunktionen.
Einstellen des Ablaufmodus einer Lauflichtsequenz.
Schaltet alle Steuerkanäle auf den Wert Null. Die LED leuchtet in
diesem Zustand.
Ein- und Ausschalten der Stroboskop-Funktion
Funktion
3-polige XLR-Buchse zum Anschluss an den DMX-Eingang des
ersten Geräts.
Buchse DC INPUT für die Stromversorgung über das
beiliegende Netzgerät.
Schaltet das Gerät ein und aus.
5
