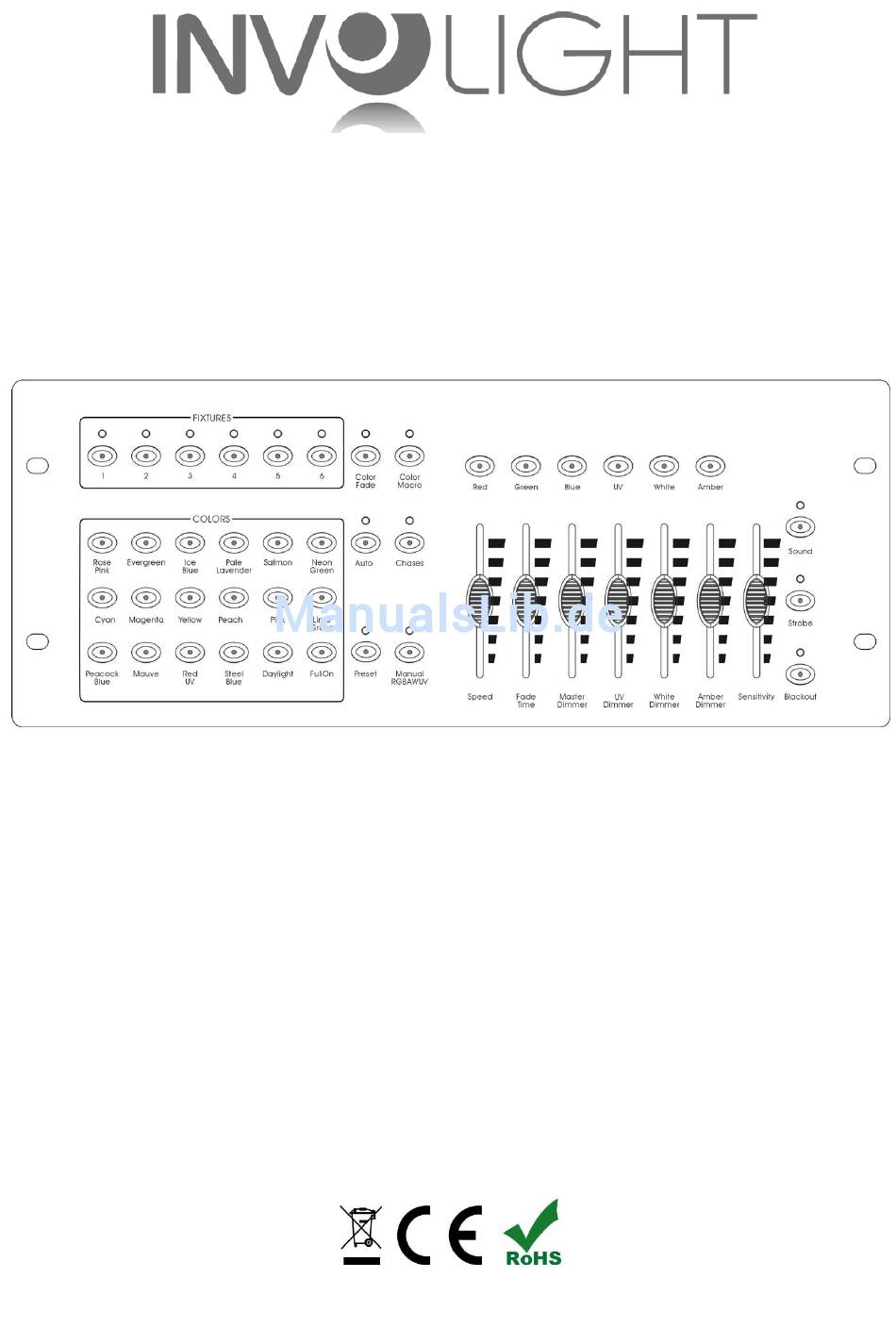

- Seite 1 Bedienungsanleitung DLHEX DMX Controller Stand: Dezember 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis. TEIL 1. WARNHINWEISE: ..............................2 1.1 Ü .................... 2 BERSICHT ÜBER DIE EDEUTUNG DER YMBOLE UND IGNALWÖRTER 1.2 W ! ............................3 ICHTIGE ICHERHEITSHINWEISE 1.3 B : ............................ 3 ESTIMMUNGSGEMÄßE ERWENDUNG TEIL 2. FUNKTIONEN & BEDIENUNG: ........................... 4 2.1 T Ü... -
Seite 3: Teil 1. Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „DLHEX“! Mit diesem Lichtsteuergerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen DMX Controllers. Damit Ihnen Ihr „DLHEX“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Wichtige Sicherheitshinweise
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Benutzen Sie den „DLHEX“ nur an Orten, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während... -
Seite 5: Lieferumfang
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherung entstehen! Lieferumfang: 1x „DLHEX“ Controller, 1x Netzteil, 1x Bedienungsanleitung. Prüfen Sie bitte, ob alle zum Lieferumfang gehörigen Teile tatsächlich in der Verpackung sind! HINWEIS: Das Netzteil befindet sich in der Seitenpolsterung in einem kleinen, weißen Karton! Teil 2. -
Seite 6: Aufbau Und Anschluss Von Geräten
Abbildung 2: Rückansicht 2.2 Aufbau und Anschluss von Geräten. Hinweis: Es werden Grundkenntnisse für den DMX-512 Standard vorausgesetzt! Vorbereiten und Einstellen der zu steuernden Scheinwerfer. 1) Alle Scheinwerfer müssen im DMX Modus sein. 2) Die DMX Adresse des ersten Scheinwerfers muss 001 sein, Scheinwerfer zwei muss auf Adresse 007 eingestellt werden , Scheinwerfer drei muss auf Adresse 013 eingestellt werden, Scheinwerfer vier muss auf Adresse 019 eingestellt werden, Scheinwerfer fünf muss auf Adresse 025 eingestellt werden und Scheinwerfer sechs muss auf Adresse 035 eingestellt werden. - Seite 7 2.3.3 Farb Makro Modus: Drücken Sie die Taste "Color Macro". Die LED über der Taste leuchtet. Mit dem "SPEED" Regler können Sie eine gewünschte Farbe auswählen, Der "FADE TIME" Regler dient dazu die Überblendzeit zu beeinflussen und der "MASTER DIMMER" Regler dient dazu, die Helligkeit insgesamt von 0 - 100% einzustellen. Im "Color Macro" Modus können zusätzlich noch die Farben UV, Weiß...
-
Seite 8: Teil 3. Wartung
zwischen RGBAW+UV und RGBWA+UV. Je nachdem, welchen Scheinwerfer-Typ Sie verwenden, könnte diese Einstellungsmöglichkeit für Sie interessant sein. Teil 3. Wartung: Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Seite 9: Teil 6. Umweltschutz
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 10 DLHEX Bestellnummer: A-000000-05815 www.destilan-deutschland.de...
