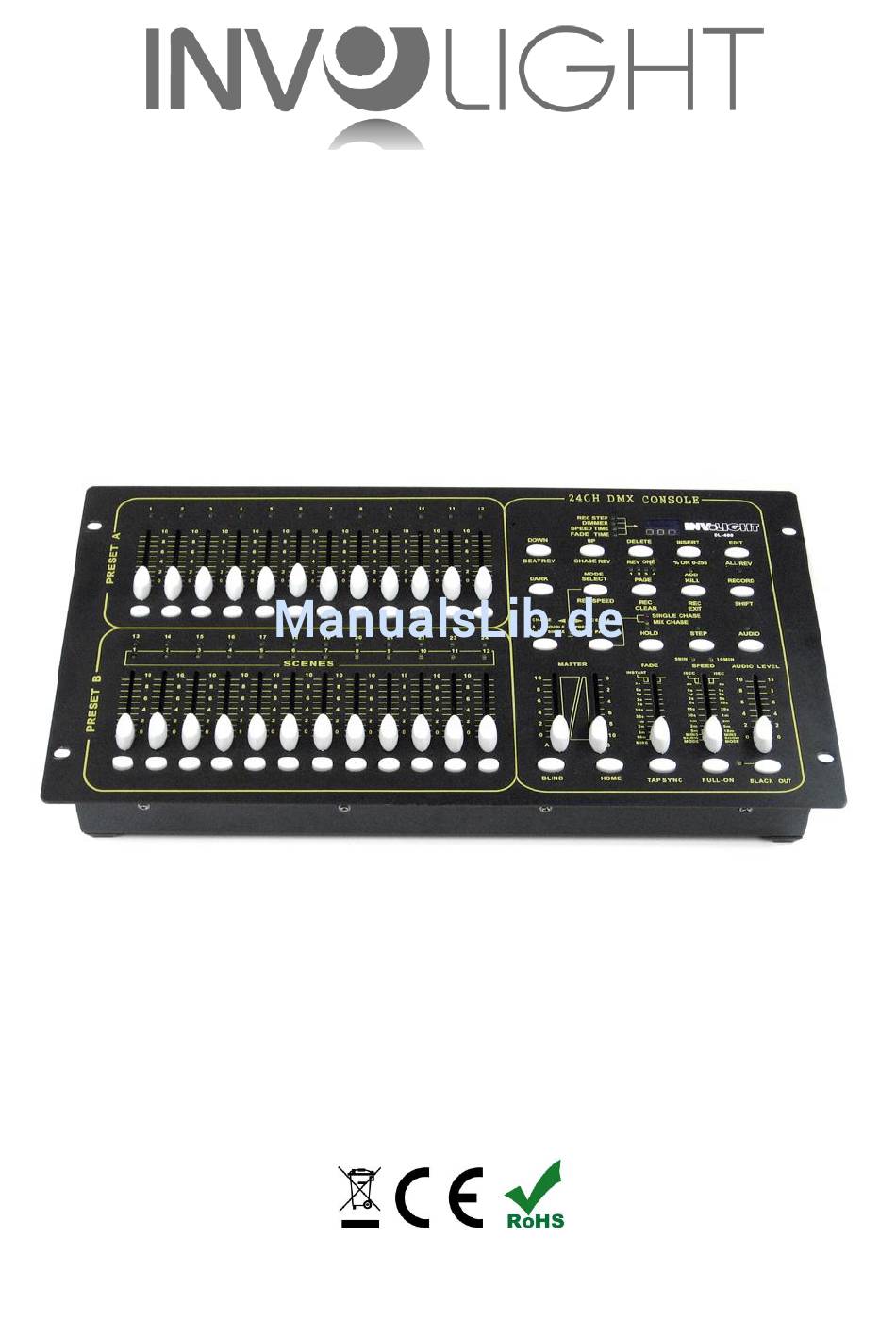

- Seite 1 Bedienungsanleitung DL400 DMX Controller Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis. TEIL 1: WARNHINWEISE: ......................2 1.1 Ü : ......... 2 BERSICHT ÜBER DIE EDEUTUNG DER YMBOLE UND IGNALWÖRTER 1.2 W ! ..................3 ICHTIGE ICHERHEITSHINWEISE 1.3 BESTIMMUNGSGEMÄßE VERWENDUNG: ..............3 TEIL 2: FUNKTIONEN & BEDIENUNG: ..................4 2.1 T Ü... -
Seite 3: Teil 1: Warnhinweise
DMX Controllers. Damit Ihnen Ihr „DL-400“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu... -
Seite 4: Wichtige Sicherheitshinweise

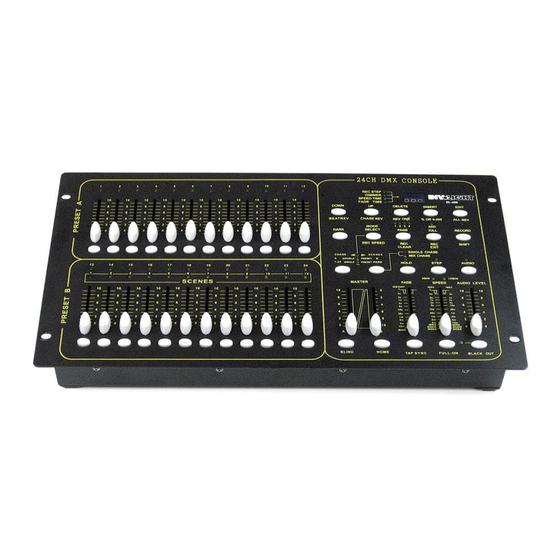

Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild und die Seriennummer befinden sich auf der Rückseite des Gerätes. Der INVOLIGHT „DL-400“ 24 Kanal DMX-Controller ist ein Lichtsteuergerät, mit dem sich DMX-steuerbare Lichteffekte ansteuern lassen. -
Seite 5: Teil 2: Funktionen & Bedienung
Es ist stets darauf zu achten, dass keine Flüssigkeit in das Gerät gelangen kann! Benutzen Sie den „DL-400“ erst dann im professionellen Einsatz, wenn Sie mit den Funktionen vertraut sind und sich mit der Bedienung genau auskennen. Lassen Sie nur dann andere Personen mit dem Gerät arbeiten, wenn Sie sicher sind, dass diese ebenfalls mit den Funktionen vertraut sind. - Seite 6 1: LED’s für die Preset A Sektion 2: Kanalzüge 1 bis 12 Mit diesen Fadern lassen sich die Werte von Kanal 1-12 zwischen 0 und 100% oder 0 und 255 einstellen. 3: Flash-Tasten 1 bis 12 Wenn die Flash Tasten gedrückt werden, wird solange man gedrückt hält der volle Ausgangswert ausgegeben. 4: LED’s für die Preset B Sektion 5: LED’s für die Scenes 6) Kanalzüge 13 bis 24...
-
Seite 7: Rückansicht
Ist diese Funktion aktiv, wechselt die Chaser-Richtung, wenn der musikgesteuerte Modus aktiv ist. 30: Rev one Wenn Sie diese Taste gedrückt halten und zusätzlich eine Taste aus Preset B drücken, wird das gewählte Programm umgekehrt abgespielt. 31: Chase Rev Ist diese Funktion aktiv, kann über den Speed Regler der Chaser umgekehrt werden. 32: Display Zeigt alle Aktivitäten und Einstellungen an Abbildung 2:... -
Seite 8: Bedienung Und Programmierung
die DMX-Kette einbinden möchten. Vom ersten Gerät gehen Sie auf die gleiche Weise zum zweiten Gerät usw. WICHTIG: Am letzen Gerät in einer DMX-Kette sollte ein Endwiderstand zum Abschluss der Kette angeschlossen werden. DMX-Endwiderstände sind im Handel erhältlich, können aber auch selber gebaut werden. - Seite 9 Verfahren Sie nun genauso wie in den Schritten 1 bis 6 erklärt wurde, um weitere Szenen zu programmieren. Abrufen der gespeicherten Szenen: 1. Drücken Sie die Mode Select Taste, bis die LED zwischen den Wörtern Chase und Scenes Park leuchtet. 2.
- Seite 10 7. Drücken Sie die Record-Taste und ziehen Sie alle Kanalfader der Sektion A und B nach unten 8. Drücken Sie die Step-Taste so oft, bis die Stelle erreicht ist, an der die Szene eingefügt werden soll. 9. Drücken Sie die Insert Taste, um die Szene einzufügen 10.
- Seite 11 Kanalsektion A (oben) 2. Lassen Sie die Record Taste los. Alle Szenen und Chaser sind nun gelöscht. Internen Aufnahmespeicher löschen: Um auch den Speicher für aufgenommene Szenen und Steps zu löschen, drücken und halten Sie die Record Taste und drücken Sie dann die Rec Clear Taste. Programmiermodus schützen/sperren: Damit keine unautorisierte Person Ihr Pult programmieren kann, lässt sich der Programmiermodus sperren.
-
Seite 12: Teil 3. Wartung
Während des Empfangs eines Sys-Ex Dumps sind alle anderen Funktionen deaktiviert. Sollte ein Fehler auftreten oder das Senden abgeschlossen sein, ist das Gerät wieder normal betriebsbereit. Die Gerätekennung für Sys-Ex Dump ist 55H(85), Dateiname: DC1224, Dateiendung: .bin Notenbelegung: Sys-Ex Dump Senden: Um Sys-Ex Dump zu senden, drücken und halten Sie die Record Taste, drücken sie 3 Mal die Flashtaste 4 in der oberen Kanalsektion A und lassen Sie dann die Record Taste los. -
Seite 13: Teil 5. Technische Daten
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. -
Seite 14: Eg-Konformitätserklärung
EG-Konformitätserklärung Die von Destilan Deutschland GmbH vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und weiteren relevanten Spezifikationen der Richtlinien EMC Direktive 2004/108/EC und LVD Direktive 2006/95/EC DL400 Bestellnummer: A-000000-01518 www.destilan-deutschland.de...
