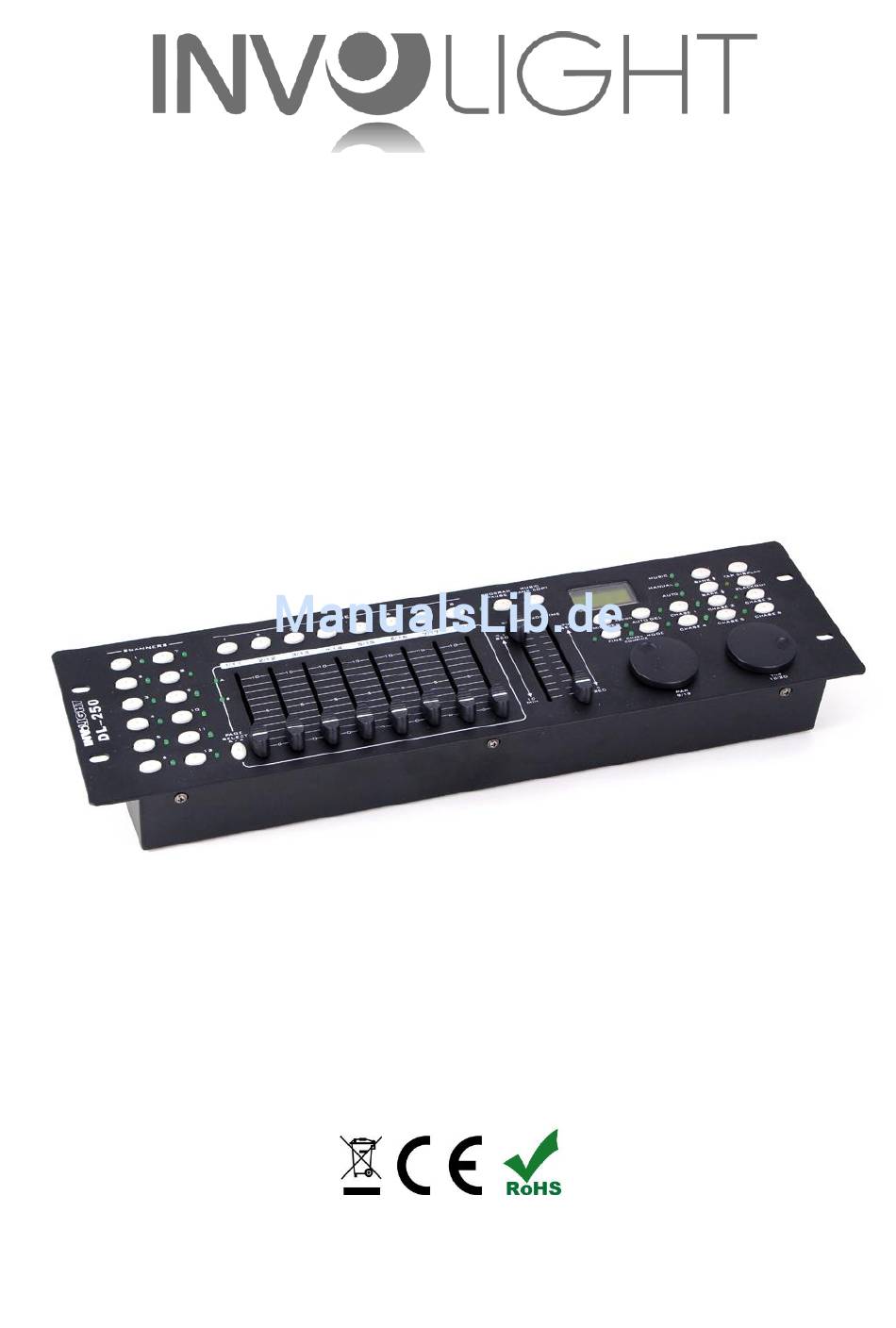

- Seite 1 Bedienungsanleitung DL250 DMX Controller Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis. TEIL 1: WARNHINWEISE: ............................2 1.1 Ü : .............. 2 BERSICHT ÜBER DIE EDEUTUNG DER YMBOLE UND IGNALWÖRTER 1.2 W ! ........................3 ICHTIGE ICHERHEITSHINWEISE 1.3 B : ....................... 3 ESTIMMUNGSGEMÄßE ERWENDUNG TEIL 2: FUNKTIONEN & BEDIENUNG:........................4 2.1 T Ü... -
Seite 3: Teil 1: Warnhinweise
Mit diesem Lichtsteuergerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen DMX Controllers. Damit Ihnen Ihr „DL250“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:... -
Seite 4: Wichtige Sicherheitshinweise
Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild und die Seriennummer befinden sich auf der Rückseite des Gerätes. Der INVOLIGHT „DL250“ 240 Kanal DMX-Controller ist ein Lichtsteuergerät, mit dem sich DMX-steuerbare Lichteffekte, insbesondere Scanner, Moving Lights, aber auch Scheinwerfer und Lichteffekte sowie Laser usw. -
Seite 5: Teil 2: Funktionen & Bedienung
Benutzen Sie den „DL-250“ erst dann im professionellen Einsatz, wenn Sie mit den Funktionen vertraut sind und sich mit der Bedienung genau auskennen. Lassen Sie nur dann andere Personen mit dem Gerät arbeiten, wenn Sie sicher sind, dass diese ebenfalls mit den Funktionen vertraut sind. In den meisten Fällen sind Fehlfunktionen eine Folge einer vorausgegangenen Fehlbedienung. - Seite 6 1. SCANNERS Auswahl des zu steuernden Gerätes (1 bis 12) 2. SCENES Szene-Tasten 3.LCD-DISPLAY Zeigt alle Einstellungen an 4. KANALFADER Über die Kanalfader können DMX-Werte für die Kanäle 1-16 direkt eingestellt werden. 5. PAGE SELECT Durch einen Druck des „Page Select“ Tasters (5.) steuert man über die Kanalfader die Kanäle 9 bis 16. Drückt man erneut, steuert man wieder die Kanäle 1 bis 8.
-
Seite 7: Aufbau Und Anschluss Von Geräten
Abbildung 2: Rückansicht 1. MIDI IN Zum Anschluss eines Midi-Gerätes 2. XLR-POLARITÄT Stellung links: 1: Ground/Shield, 2: Signal (-), 3: Signal (+) Stellung rechts: 1: Ground/Shield, 2: Signal (+), 3: Signal (-) 3. DMX OUT Zum Anschluss der zu steuernden DMX-Geräte 4. -
Seite 8: Bedienung Und Programmierung
Adressierung der Geräte in der DMX-Kette: Der „DL-250“ weist seine DMX-Startadressen in 20er Schritten zu. Das heißt, dass die Geräte auf die entsprechende Startadresse gestellt werden müssen, damit die Kanalbelegung der Fader exakt stimmt. Geräte, die die gleiche Startadresse bekommen, arbeiten natürlich synchron miteinander (Beispiel: Gerät 1 und 2 sind beide auf Startadresse 1 eingestellt). - Seite 9 Alle Gerätezuordnungen löschen Mit dieser Funktion können Sie die Pan/Tilt-Zuordnung aller Geräte löschen. Schalten Sie das Gerät ab. Drücken und Halten Sie die Mode- und Auto/Del-Taste gleichzeitig. Schalten Sie das Gerät wieder ein. Alle LEDs leuchten kurz auf; die DMX-Kanäle wurden gelöscht. DMX-Kanal anzeigen Mit dieser Funktion können Sie sich anzeigen lassen, welchem Kanal die Pan/Tilt-Bewegung zugeordnet ist.
- Seite 10 Entwerfen und Speichern eines Programms mit 8 Szenen: 1. Halten Sie die „PROGRAM“ Taste solange gedrückt, bis im Display die LED neben dem Wort „PROGRAM“ im Display blinkt. 2. Jetzt können Sie die „Bank“ mit den gleichnamigen Tastern auswählen, in der das Programm gespeichert werden soll.
- Seite 11 Kopieren einer kompletten „Bank“ in einen Chaser: Darf es auch etwas schneller gehen? Dann lernen Sie jetzt, wie eine ganze „Bank“, bestehend aus 8 fertigen Szenen in einen Chaser kopiert werden können. Wählen Sie bitte über die „BANK“ Taster das Programm aus, welches Sie komplett zu dem Chaser hinzufügen möchten.
- Seite 12 Szenen löschen: Halten Sie die „PROGRAM“ Taste solange gedrückt, bis im Display die LED neben dem Wort „PROGRAM“ im Display blinkt. Nun wählen Sie die „Bank“ aus, aus der Sie eine Szene löschen möchten. Halten Sie nun die „AUTO/DEL“ Taste gedrückt und drücken Sie gleichzeitig den Taster für die Szene, die gelöscht werden soll. Die Szene ist nun gelöscht und alle DMX-Werte wurden auf 0 zurückgesetzt.
-
Seite 13: Teil 3. Wartung
Chase Chase 3 Chase Chase 4 Chase Chase 5 Chase Chase e 6 Chase Blackout Teil 3. Wartung: Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Seite 14: Teil 6. Umweltschutz
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 15 DL250 Bestellnummer: A-000000-01517 www.destilan-deutschland.de...
