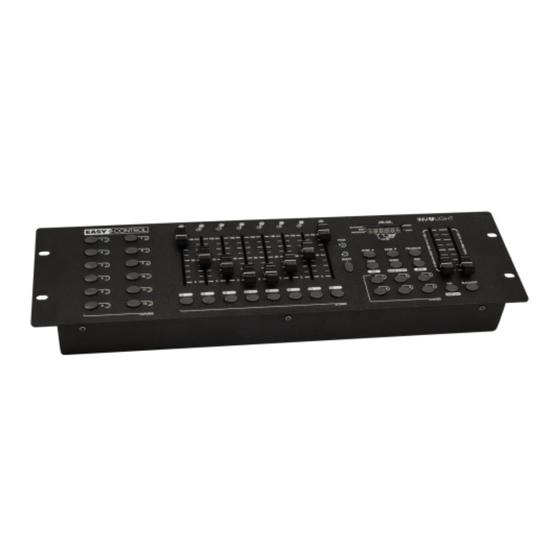

involight THE COMMANDER-Serie Bedienungsanleitung

Dmx512
Vorschau ausblenden Andere Handbücher für THE COMMANDER-Serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Bedienungsanleitung
Руководство по эксплуатации

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für involight THE COMMANDER-Serie

Inhaltszusammenfassung für involight THE COMMANDER-Serie

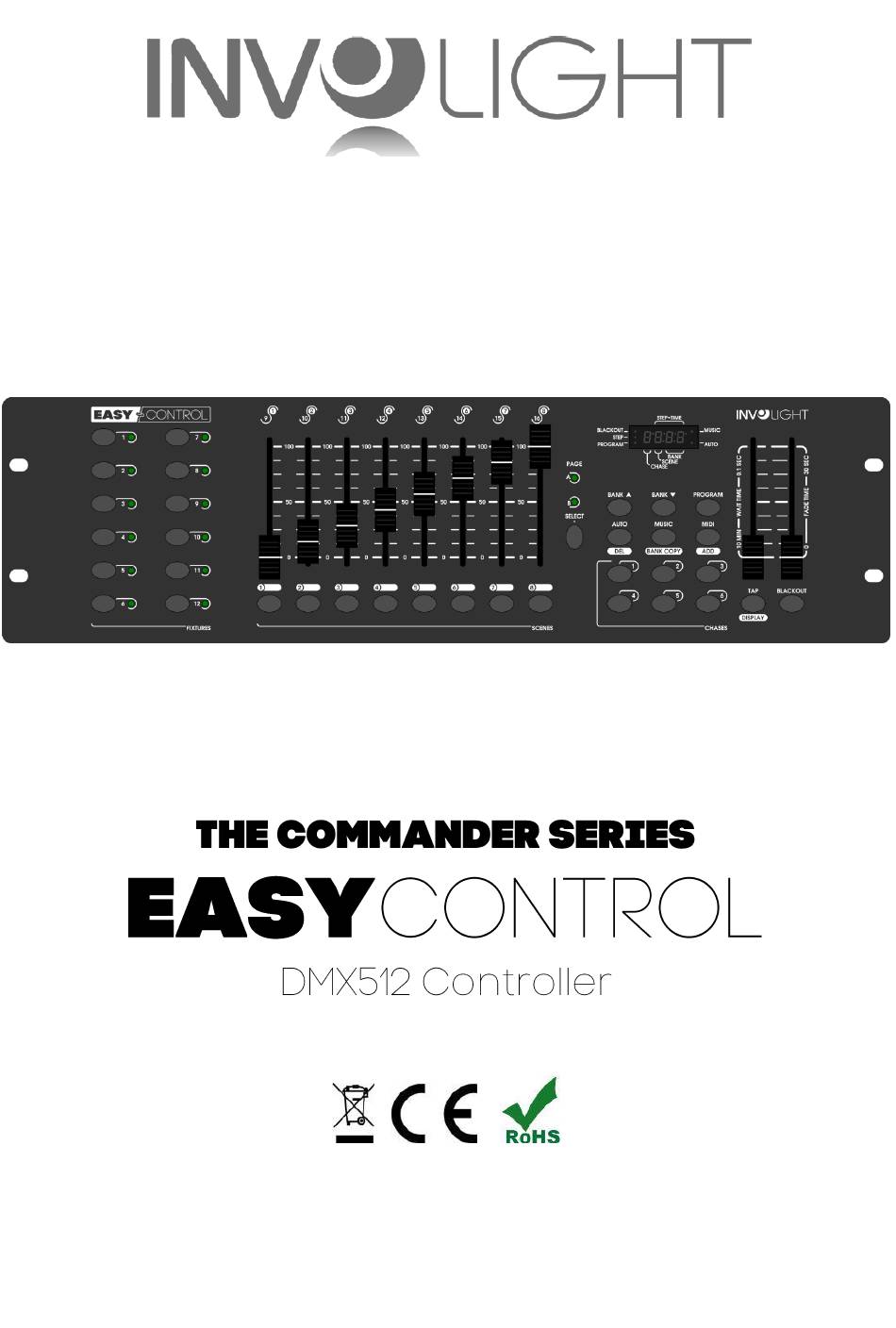

  • Seite 1 Bedienungsanleitung Руководство по эксплуатации...

  • Seite 2: Inhaltsverzeichnis

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Wichtige Sicherheitshinweise! ................... 3 1.3 Bestimmungsgemäße Verwendung: ................. 3 Teil 2: Funktionen & Bedienung: ....................4 2.1 Taster und Regler im Überblick: ..................4 2.2 Konfiguration: ........................

  • Seite 3: Teil 1: Warnhinweise

    Mit diesem Lichtsteuergerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen DMX Controllers. Damit Ihnen Ihr „EASYControl“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:...

  • Seite 4: Wichtige Sicherheitshinweise

    Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild und die Seriennummer befinden sich auf der Rückseite des Gerätes. INVOLIGHT „EASYControl“ DMX512-Controller ist ein Lichtsteuergerät, mit dem sich DMX-steuerbare Lichteffekte, insbesondere Scanner, Moving Lights, aber auch Scheinwerfer und Lichteffekte sowie Laser usw.

  • Seite 5: Teil 2: Funktionen & Bedienung

    Es ist stets darauf zu achten, dass keine Flüssigkeit in das Gerät gelangen kann! Benutzen Sie den „EASYControl“ erst dann im professionellen Einsatz, wenn Sie mit den Funktionen vertraut sind und sich mit der Bedienung genau auskennen. Lassen Sie nur dann andere Personen mit dem Gerät arbeiten, wenn Sie sicher sind, dass diese ebenfalls mit den Funktionen vertraut sind.
  • Seite 6 Beleuchtungsszenen einer Speicherbank oder einer Lauflicht- sequenz und für Programmierfunktionen. Taste /BLACKOUT/ Schaltet alle Steuerkanäle auf den Wert Null. Die LED leuchtet in diesem Zustand. Taste /MIDI/ADD/ Speichern von einzelnen Szenen oder Lauflichtsequenzen und zum Aktivieren der MIDI-Steuerung. Taste /AUTO/DEL/ Einschalten des zeitgesteuerten Ablaufmodus von Beleuchtungsszenen einer Speicherbank oder einer Lauflichtsequenz und je nach Betriebsart zum Löschen von...

  • Seite 7: Konfiguration

    Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Ab einer Kabellänge von 300m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines DMX-Splitter/Repeater (z.B. Involight DMXS4, DMXS6 oder DMXS8) verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

  • Seite 8: Adressierung Der Geräte In Der Dmx-Kette

    2.2.3 Adressierung der Geräte in der DMX-Kette: Der „EASYControl“ weist seine DMX-Startadressen in 16er Schritten zu. Das heißt, dass die Geräte auf die entsprechende Startadresse gestellt werden müssen, damit die Kanalbelegung der Fader exakt stimmt. Geräte, die die gleiche Startadresse bekommen, arbeiten natürlich synchron miteinander (Beispiel: Gerät 1 und 2 sind beide auf Startadresse 1 eingestellt).

  • Seite 9: Abrufen Eines Programms

    3. Wählen Sie jetzt mit den Gerätewahltasten /SCANNERS/ aus, welche Geräte Sie für den ersten zu programmierenden Schritt steuern möchten (Zum Beispiel: Gerät 1 und 4). 4. Nutzen Sie die Kanalfader, um die gewünschten Einstellungen vorzunehmen. 5. Wenn Sie den Programmschritt für die ausgewählten Geräte abgeschlossen haben aktivieren Sie nun die anderen Geräte (in unserem Beispiel Geräte 2 und 3) und deaktivieren Sie die bislang aktivierten Geräte (also 1 und 4).

  • Seite 10: Löschen Einer Szene

    2.3.6 Löschen einer Szene: 1.Halten Sie die /PROGRAM/-Taste gedrückt, bis die Kontroll-LED blinkt 2. Wählen Sie mit den Tasten /BANK ▲/ und /BANK ▼/ die Speicherbank (1-23), in der die zu löschende Szene hinterlegt ist. 3. Halten Sie die Taste /AUTO/DEL/ gedrückt und drücken Sie gleichzeitig die /SCENES/-Taste der zu löschender Szene.

  • Seite 11: Abspielen Eines Chasers

    2.3.13 Abspielen eines Chasers: Ein Chaser kann manuell, zeitgesteuert oder musikgesteuert ablaufen. Als Grundeinstellung ist immer der manuelle Modus aktiviert. Die LEDs MANUAL, AUTO und MUSIC zeigen die aktuelle Einstellung an. 2.3.14 Sequenzen manuell aufrufen: Vergewissern Sie sich, dass der manuelle Modus aktiviert ist. Die LED /MANUAL/ muss leuchten. 1.

  • Seite 12: Usb Anschluss

    So sind die Midi-Funktionen belegt: Bank Notennummer Funktion Szene 1 An/Aus Szene 2 An/Aus Szene 3 An/Aus Bank 1 Szene 4 An/Aus Szene 5 An/Aus Szene 6 An/Aus Szene 7 An/Aus Szene 8 An/Aus Szene 1 An/Aus Bank 2 Szene 2 An/Aus Szene 3 An/Aus …...

  • Seite 13: Teil 4. Technische Daten

    Teil 4. Technische Daten: *12 Geräte mit jeweils bis zu 16 Kanälen steuerbar. *8 DMX-Kanalfader. *184 programmierbare Szenen (23 Bänke x 8 Szenen). *6 programmierbare Chases mit jeweils bis zu 184 Szenen. *Chase-Wiedergabe manuell, musik- oder zeitgesteuert möglich. *Musiksteuerung über eingebautes Mikrofon. *Blackout-Funktion.

  • Seite 14: Teil 6: Gewährleistung

    INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Seite 15 Ру сски содержание Часть 1: Предупреждения....................... 15 1.1 общие сведения значени символов и предупреждени : .......... 15 1.2 Указания по технике безопасности: ................16 1.3 Использование по назначению: ..................16 Часть 2. Функции и Управление: .................... 17 2.1 значение клавиш и регуляторов: .................. 17 2.2 Конфигурация: .......................

  • Seite 16: Часть 1: Предупреждения

    Поздравляем Вас с покупкой INVOLIGHT «EASYControl»! Вы стали обладателем высококачественного и профессионального DMX-контроллера. Для обеспечения надежного функционирования «EASYControl» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации контроллера. В случае возникновения вопросов, связанных с приобретенным устройством, пожалуйста, обратитесь к ближайшему дилеру.

  • Seite 17: Указания По Технике Безопасности

    Блок питания расположен с боку в небольшо бело коробке. 1.3 Использование по назначению: INVOLIGHT «EASYControl» - это контроллер для управления световыми приборами по протоколу DMX-512. Прибор не предназначен для домашнего использования. Контроллер работает от постоянного тока DC9-12В с сило тока 500 мА/мин. Устро ство рекомендуется...

  • Seite 18: Часть 2. Функции И Управление

    Часть 2. Функции и Управление: 2.1 значение клавиш и регуляторов: Рис. 1 Передняя панель. 15. 13. 16. 11. 12. 17. № Управление Функции Клавиши с 1 по 12 для активации и работы со световыми приборами /SCANNER/ Светодиодные индикаторы Включенны светодиод указывает како из приборов активен. Клавиши...

  • Seite 19: Конфигурация

    Рис 2: Задняя часть панели. № Управление Функции 5-пиновы разъем для подключения миди-контроллера MIDI-вход 3-контактны разъем XLR для подключения к DMX-входу DMX512-выход первого устро ства Разъем питания Разъем для подключения кабеля питания прилагаемого в комплекте Для подключения светодиодно лампы USB-разъем Выключатель...

  • Seite 20: Адресация Устро Ств В Dmx Цепи

    Если общая длина кабеля составляет 300 м или общее число подключенных DMX-приборов составляет более 32шт, то сигнал должен быть усилен с помощью DMX-сплиттера (гальвоническая развязка) (например, Involight DMXS4, DMXS6 или DMXS8), чтобы обеспечить безошибочную передачу данных. Также для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на...

  • Seite 21: Ручной Режим

    2.2.4 Ручной режим: В режиме Manual (Соответствующи индикатор горит) можно работать и управлять приборами вручную При включении контроллера автоматически включается режим ручного управления. Выберите светово прибор клавише „SCANNERS“ с помощью фе деров можно управлять функциями DMX-прибора. Если ваш светово прибор имеет больше 8-ми каналов DMX, воспользуетесь переключателем «PAGE SELECT» для...

  • Seite 22: Проверка Отдельных Сцен

    2.3.3 Проверка отдельных сцен: 1. Нажмите и удержива те клавишу /PROGRAM/-до тех пор пока не замигает светодиодны индикатор 2. Выберите необходимы банк клавишами /BANK ▲/ и /BANK ▼/- 3. Клавише /SCENES/ выберите необходимую для проверки сцену. 2.3.4. Редактирование сцен: 1. Нажмите и удержива те клавишу /PROGRAM/-до тех пор пока не замигает светодиодны индикатор 2.

  • Seite 23: Удаление Chase (Че З)

    2.3.10 Удаление CHASE (Чейз): 1. Нажмите и удержива те клавишу /PROGRAM/-до тех пор пока не замигает светодиодны индикатор 2. Выберите че з для удаления клавише /CHASE 1-6/. 3. Нажмите и удержива те одновременно клавишу /AUTO/DEL/ и /CHASE/-выбранны для удаления. Для подтверждения операции все светодиодные индикаторы контроллера мигают 3 раза. 2.3.11 Удаление...

  • Seite 24: Функция «Blackout

    2.4 Функция «Blackout» С нажатием клавиши /BLACKOUT/ все световые приборы, подключенные к контроллеру, затемняются. Для возврата приборов в рабочи режим вновь нажмите на /BLACKOUT/. Примечание: Текущие переходы от сцены к сцене, например, в авто режиме, не останавливаются и продолжают работают при включенном «Blackout»...

  • Seite 25: Часть 3. Обслуживание

    Часть 3. Обслуживание: Устро ство следует регулярно чистить от загрязнени таких как пыль и.т.д. Для очистки необходимо использовать без ворсовую увлажненную ткань. Никогда не применя те для очистки прибора спирт или растворители! Работы по обслуживанию и ремонту должны проходить исключительно в специализированных сервис- центрах.

  • Seite 26: Декларация О Соответствии

    специализированное предприятие для утилизации. Это устро ство должно быть возвращено дистрибьютору или в местную компанию по переработке. Уважа те местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив - Директива по электромагнитно совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС...
  • Seite 27 ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б Тел. (495) 565-0161 (многоканальный) Факс (495) 565-0161, доб. 105 http://www.invask.ru e-mail: invask@invask.ru Сервис-центр «ИНВАСК» Адрес: 143400, Московская область, Красногорск, Коммунальный квартал, дом. 20 Тел. (495) 563-8420, (495) 564-5228 e-mail: service@invask.ru Bestellnummer: A-000000-05904...
