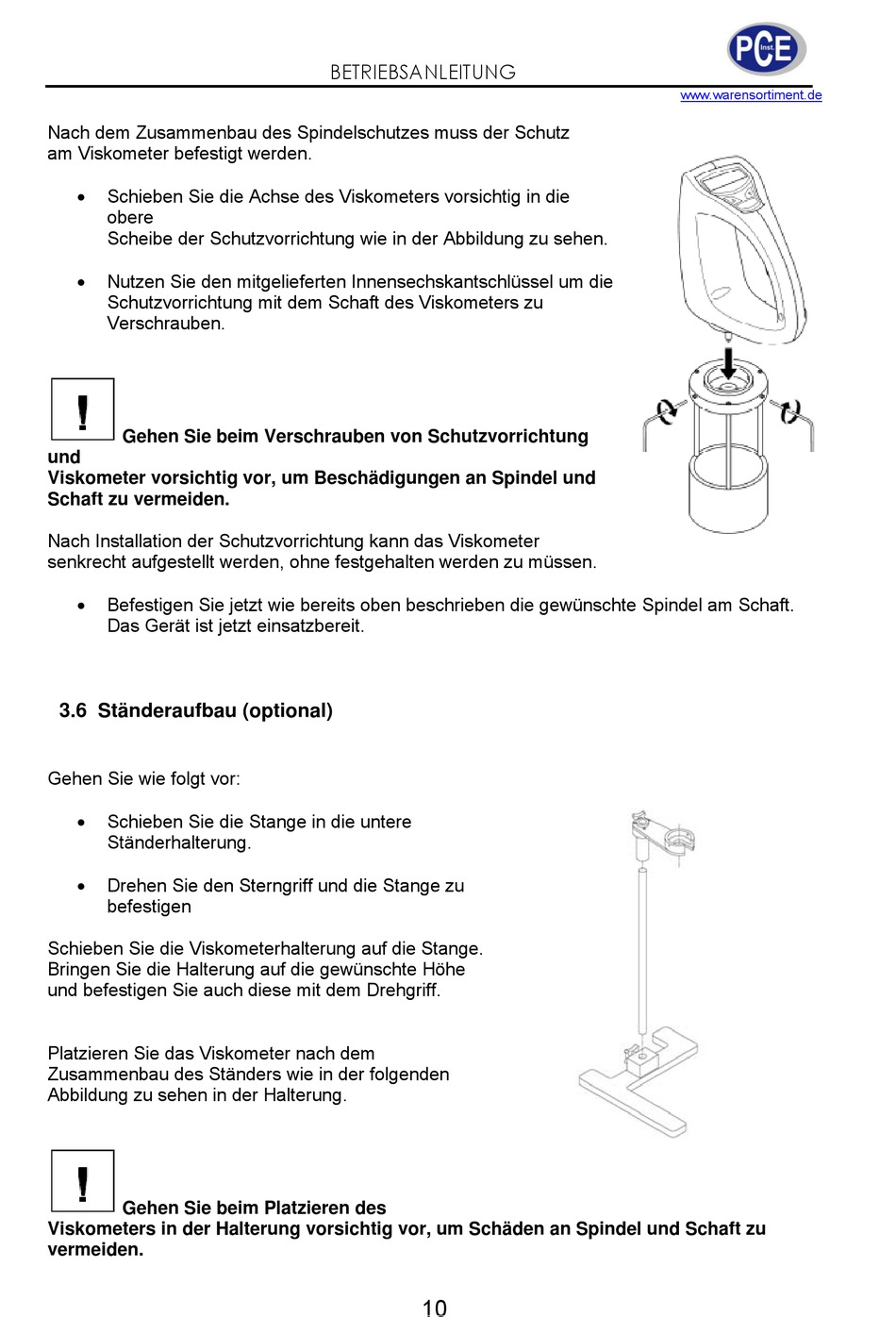

Nach dem Zusammenbau des Spindelschutzes muss der Schutz
am Viskometer befestigt werden.
Schieben Sie die Achse des Viskometers vorsichtig in die
obere
Scheibe der Schutzvorrichtung wie in der Abbildung zu sehen.
Nutzen Sie den mitgelieferten Innensechskantschlüssel um die
Schutzvorrichtung mit dem Schaft des Viskometers zu
Verschrauben.
Gehen Sie beim Verschrauben von Schutzvorrichtung
und
Viskometer vorsichtig vor, um Beschädigungen an Spindel und
Schaft zu vermeiden.
Nach Installation der Schutzvorrichtung kann das Viskometer
senkrecht aufgestellt werden, ohne festgehalten werden zu müssen.
Befestigen Sie jetzt wie bereits oben beschrieben die gewünschte Spindel am Schaft.
Das Gerät ist jetzt einsatzbereit.
3.6 Ständeraufbau (optional)
Gehen Sie wie folgt vor:
Schieben Sie die Stange in die untere
Ständerhalterung.
Drehen Sie den Sterngriff und die Stange zu
befestigen
Schieben Sie die Viskometerhalterung auf die Stange.
Bringen Sie die Halterung auf die gewünschte Höhe
und befestigen Sie auch diese mit dem Drehgriff.
Platzieren Sie das Viskometer nach dem
Zusammenbau des Ständers wie in der folgenden
Abbildung zu sehen in der Halterung.
Gehen Sie beim Platzieren des
Viskometers in der Halterung vorsichtig vor, um Schäden an Spindel und Schaft zu
vermeiden.
BETRIEBSANLEITUNG
10
