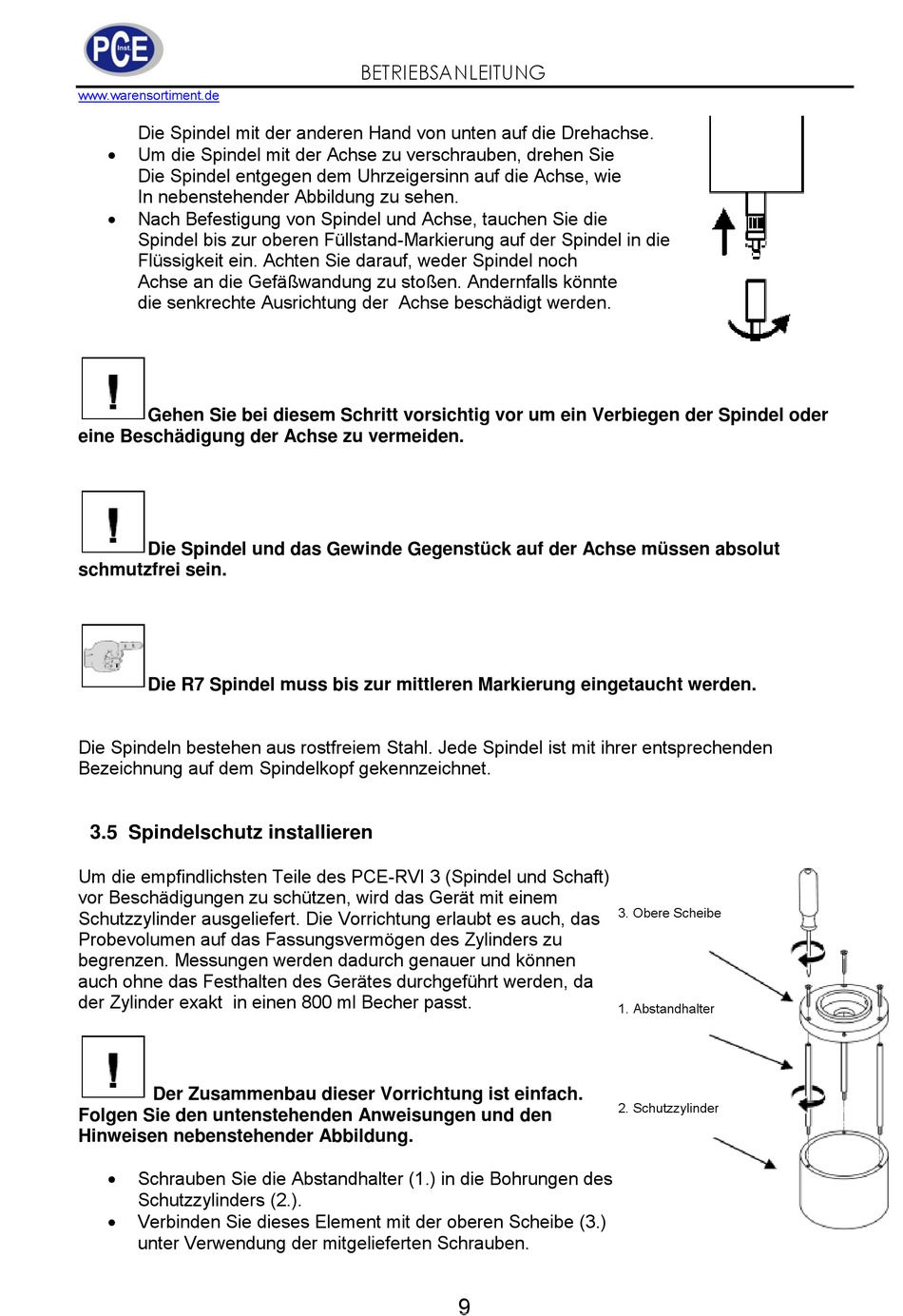

Die Spindel mit der anderen Hand von unten auf die Drehachse.
Um die Spindel mit der Achse zu verschrauben, drehen Sie
Die Spindel entgegen dem Uhrzeigersinn auf die Achse, wie
In nebenstehender Abbildung zu sehen.
Nach Befestigung von Spindel und Achse, tauchen Sie die
Spindel bis zur oberen Füllstand-Markierung auf der Spindel in die
Flüssigkeit ein. Achten Sie darauf, weder Spindel noch
Achse an die Gefäßwandung zu stoßen. Andernfalls könnte
die senkrechte Ausrichtung der Achse beschädigt werden.
Gehen Sie bei diesem Schritt vorsichtig vor um ein Verbiegen der Spindel oder
eine Beschädigung der Achse zu vermeiden.
Die Spindel und das Gewinde Gegenstück auf der Achse müssen absolut
schmutzfrei sein.
Die R7 Spindel muss bis zur mittleren Markierung eingetaucht werden.
Die Spindeln bestehen aus rostfreiem Stahl. Jede Spindel ist mit ihrer entsprechenden
Bezeichnung auf dem Spindelkopf gekennzeichnet.
3.5 Spindelschutz installieren
Um die empfindlichsten Teile des PCE-RVI 3 (Spindel und Schaft)
vor Beschädigungen zu schützen, wird das Gerät mit einem
Schutzzylinder ausgeliefert. Die Vorrichtung erlaubt es auch, das
Probevolumen auf das Fassungsvermögen des Zylinders zu
begrenzen. Messungen werden dadurch genauer und können
auch ohne das Festhalten des Gerätes durchgeführt werden, da
der Zylinder exakt in einen 800 ml Becher passt.
Der Zusammenbau dieser Vorrichtung ist einfach.
Folgen Sie den untenstehenden Anweisungen und den
Hinweisen nebenstehender Abbildung.
Schrauben Sie die Abstandhalter (1.) in die Bohrungen des
Schutzzylinders (2.).
Verbinden Sie dieses Element mit der oberen Scheibe (3.)
unter Verwendung der mitgelieferten Schrauben.
BETRIEBSANLEITUNG
9
3. Obere Scheibe
1. Abstandhalter
2. Schutzzylinder
