2.20 Benutzereinheit (optional)

Der RE62-Regler kann die Einheit des Messwertes, vom Anwender definiert anzeigen. Die Software wird
benutzt um zu bearbeiten und speichern der Einheit. Die Software ist kostenlose auf unserer Website
verfügbar (www.pce-instruments.com). Die Einheit kann gesichert werden durch den optionale
Kommunikationsinterface RS-485. Das Bild der Messwerteinheiten verwendet 18x24 Pixel am Display.
Diese Zone ist eingeteilt in 3 Linien und jede Linie der 18 vertikalen Linien mit 8 Punkten. Ein Datenbyte
entspricht jeder Linie, in welchen der Wert von 1 in ein gegebenes Feld entspricht um an ein gegebenen
Punkt auf dem Display umzudrehen, der Wert 0 –auf einen bestimmten Punkt schalten
das Bildschirm aus. Die Definition des gesamten Bildes erzeugt eine Kette von 54-Bytes in 16-Bit
Register von der Adresse 4500 des Reglers. Die 8-Bit-Werte der Linien in den 16-Bit-Register sind,
angeordnet, wie in Bild 10 gezeigt.

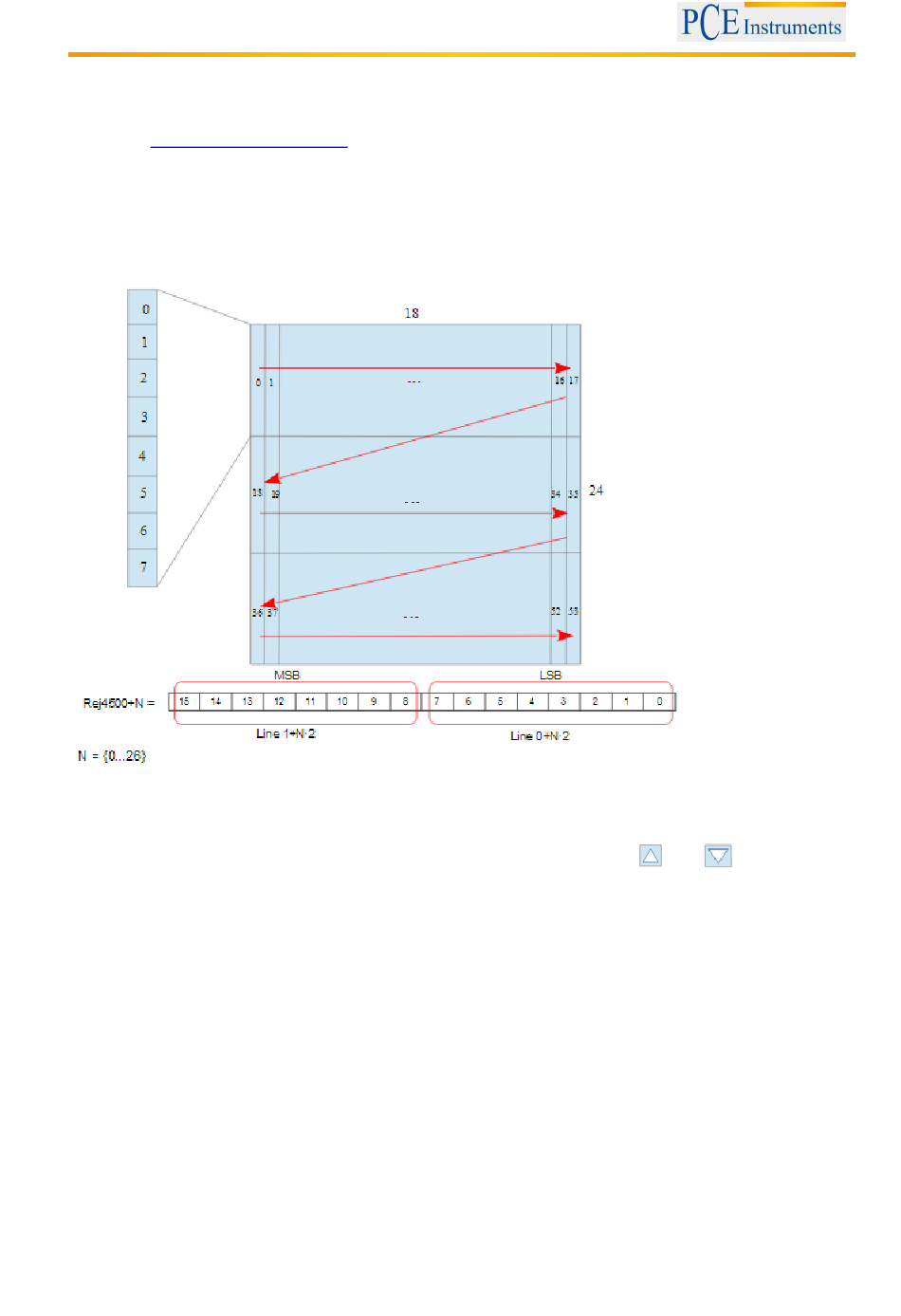

(Abb. 11) Die Eingabe der Linienwerte in der 16-Bit-Registers

2.21 Standardeinstellungen

Die Standardeinstellungen können durch gleichzeitiges Drücken der Tasten
wieder hergestellt werden, während die Anzeige des Startbildschirms nach dem anschalten der
Steuerungsversorgung an ist.
2.22 Einführung
Der RE62 Regler kann mit ein RS-485 Schnittstelle mit implementierten MODBUS
Kommunikationsprotokoll ausgestattet werden.
Geräteadresse:
-
Baud rate:
-
Betriebsart:
-
Übertragungsmodus:
-
Datei Format:
-
maximale Reaktionszeit:
-
maximale Anzahl von Registern
-
gelesen / geschrieben in einem Befehl
BETRIEBSANLEITUNG
1..247
4800, 9600, 19200 bit/s
RTU
8n2, 8e1, 8o1, 8n1
integer (16 bit), float (32 bit), float (2x16 bit)
500 ms
100
14
