BESCHREIBUNG DER STEUERPLATINE (OPTIONAL)

4-Kanal-NTC-Temperaturmessung + 4-Kanal-Schalteingang (passiv) + 2-Kanal-Relaisausgang + 1-Kanal-
Analogausgang 4 ... 20 mA.

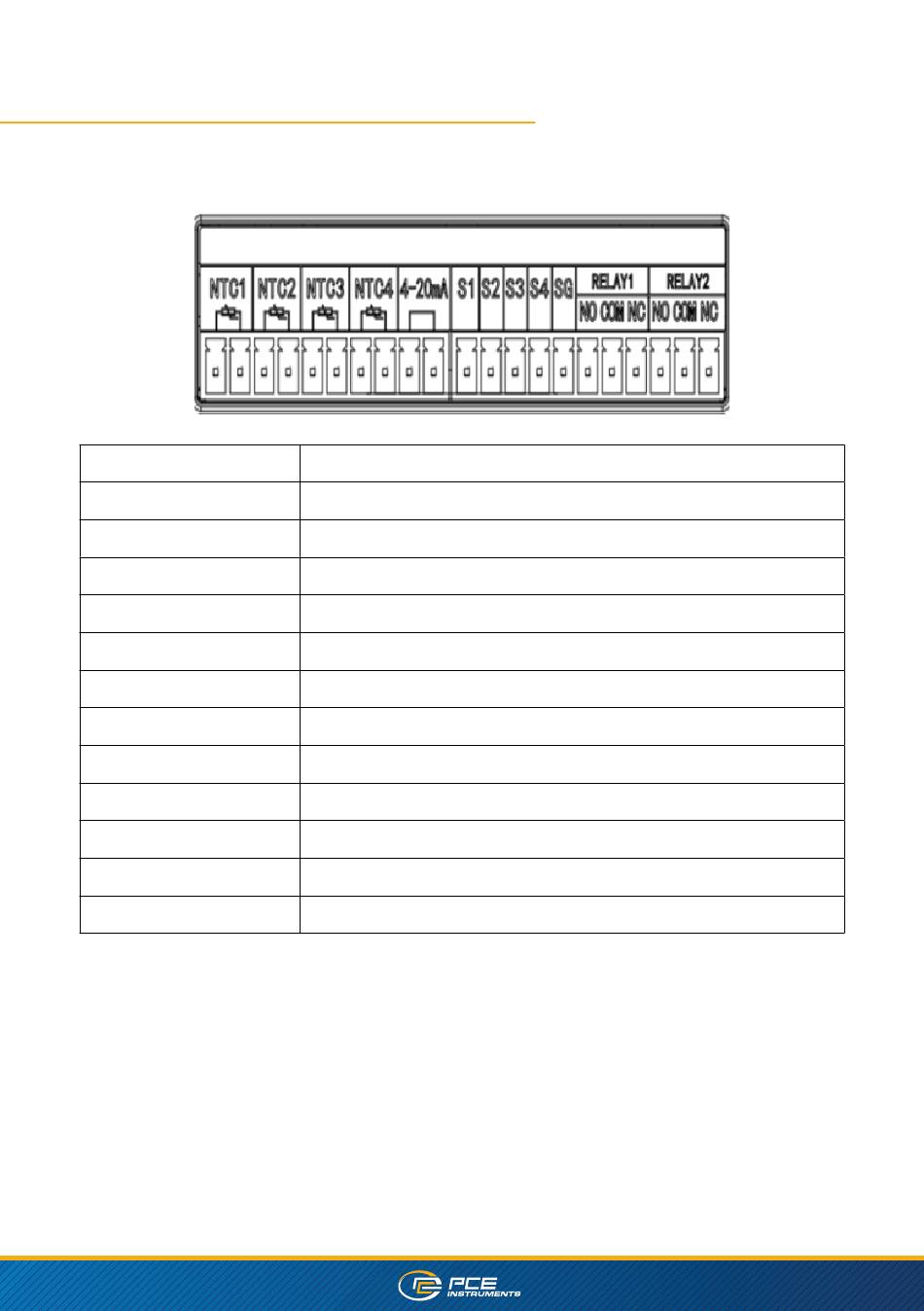

Kanalschnittstelle
NTC1
NTC2
NTC3
NTC4
4 ... 20mA
S1
S2
S3
S4
SG
RELAY1
RELAY2
Hinweis: NO des Relaisausgangs ist normalerweise offen, NC ist normalerweise geschlossen, COM ist die
gemeinsame Klemme
Relaisbeschreibung: Die Alarmfunktion des Messgeräts kann zusammen mit dem Relais verwendet
werden.
8
Kanalfunktion
Temperaturmessung NTC-Eingang 1
Temperaturmessung NTC-Eingang 2
Temperaturmessung NTC-Eingang 3
Temperaturmessung NTC-Eingang 3
Analogausgang
Schalteingang 1
Schalteingang 2
Schalteingang 3
Schalteingang 4
4-Kanal-Schaltung mit gemeinsamer Masse
Relaisausgang 1
Relaisausgang 2
