dtm MAX II Betriebsanleitung Seite 5

uchwyt
anteny
zewnętrznej
wyświetlacz
LED
przycisk
programowania A
B
A
przycisk
programowania B
MAX II
gniazdo modułu
B700
pamięć EEPROM
USB
złącze microUSB
diody sygnalizacyjne kanałów
NC 4C NO NC 3C NO NC 2C NO
wyjścia odbiornika
opisy zacisków śrubowych

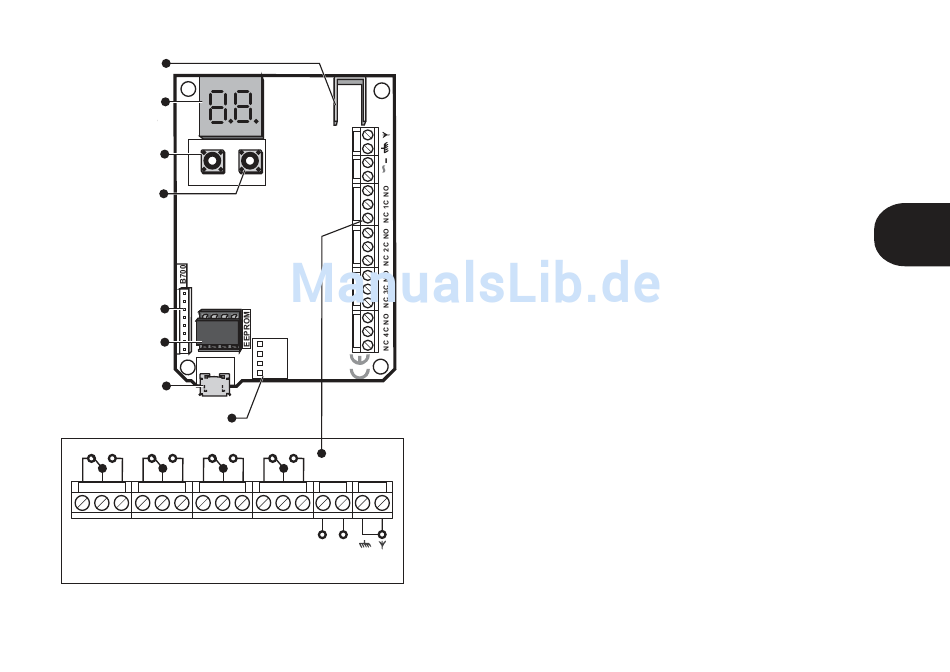

Rys. 2. Widok płyty głównej odbiornika z opisem
wyprowadzeń i głównych elementów funkcjonalnych.
Płyta odbiornika (rys.2) posiada mikroprocesorowy układ sterujący z
wyświetlaczem i diodami LED, układ wykonawczy zrealizowany na 4
przekaźnikach oraz złącza śrubowe do przyłączenia napięcia
zasilania, anteny zewnętrznej oraz sterowanych urządzeń.
Sterowane urządzenie należy przyłączyć do zacisków wybranego
wyjścia odbiornika. Jeżeli urządzenie wymaga sterowania normalnie
DTM System
otwartego (NO), należy podłączyć je do zacisków NO i C. W
+
przypadku sterowania normalnie zamkniętego (NC), urządzenie
należy podłączyć do zacisków NC iC.
Fabrycznie odbiornik wyposażony jest w prętową antenę na
obudowie. W celu zwiększenia zasięgu radiowego można
zastosować standardową antenę zewnętrzną, używając do
podłączenia kabla koncentrycznego o impedancji 50Ω. Kabel
koncentryczny anteny podłączyć do zacisku oznaczonego symbolem
Y (środkowa żyła kabla) i do zacisku oznaczonego symbolem GND
(ekran kabla do masy układu).
C1
C2
Odbiornik wyposażony jest w złącze microUSB, dzięki czemu
C3
C4
możliwa jest współpraca odbiornika z komputerem (patrz pkt.3).
Na płycie głównej odbiornika MAX2 znajduje się złącze B700 do
wpięcia modułu klonowania pamięci, umożliwiającego wykonanie
kopii zapasowej pamięci lub przenoszenia danych do innego
odbiornika.
Po włączeniu zasilania odbiornika, następuje automatyczne przejście
do trybu pracy odbiornika, sygnalizowane zaświeceniem prawej
kropki na wyświetlaczu LED (rys.4). W trybie pracy możliwe jest
+~-
NC 1C NO
sterowanie kanałami odbiornika. Po wciśnięciu przycisku
12-24V
zaprogramowanego pilota, zostanie załączony przypisany kanał
antena
zasilanie
odbiornika. Każde załączenie kanału sygnalizowane jest
zaświeceniem diody kanału oraz wyświetleniem na odbiorniku
wciśniętego przycisku pilota oraz jego numeru w pamięci (rys.4).
5
PL
