1. INSTALACJAODBIORNIKA

Odbiornik składa się z bryzgoszczelnej obudowy natynkowej z wkręcaną anteną prętową (rys.1) i płyty głównej (rys. 2).
Obudowa odbiornika o szczelności
IP-53 pozwala na dowolność w
w y b o r z e m i e j s c a m o n t a ż u .
O d b i o r n i k m o ż n a u m i e ś c i ć
bezpośrednio pod pokrywą napędu
bramy jak równiez na słupku
o g r o d z e n i o w y m . D o s t ę p d o
zacisków śrubowych i interfejsu
o d b i o r n i k a m o ż l i w y j e s t p o
odkręceniu anteny zewnętrznej i
wysunięciu pokrywy odbiornika.
Przed podłączeniem, przewody
n a l e ż y p r z e p r o w a d z i ć p r z e z
przepust kablowy o średnicy 8mm.
Obudowa odbiornika wyposażona została w otwór umożliwiający dostęp do złącza microUSB, bez konieczności
zdejmowania pokrywy.
Przy wyborze miejsca montażu należy pamiętać o:
- negatywnym wpływie sąsiedztwa anteny odbiornika z urządzeniami elektroenergetycznymi i przedmiotami
metalowymi
- negatywnym wpływie zakłóceń radiowych z innych źródeł niż pilot
- negatywnym wpływie gęstej zabudowy, wilgotnych lub żelbetonowych ścian
- zmniejszeniu zasięgu przy zużytej baterii pilota
- wzroście zasięgu przy zwiększeniu wysokości lokalizacji anteny odbiornika.
dostęp do
gniazda
microUSB
4
wysuwana pokrywa
obudowy
uchwyt mocujący
z otworami Φ5mm

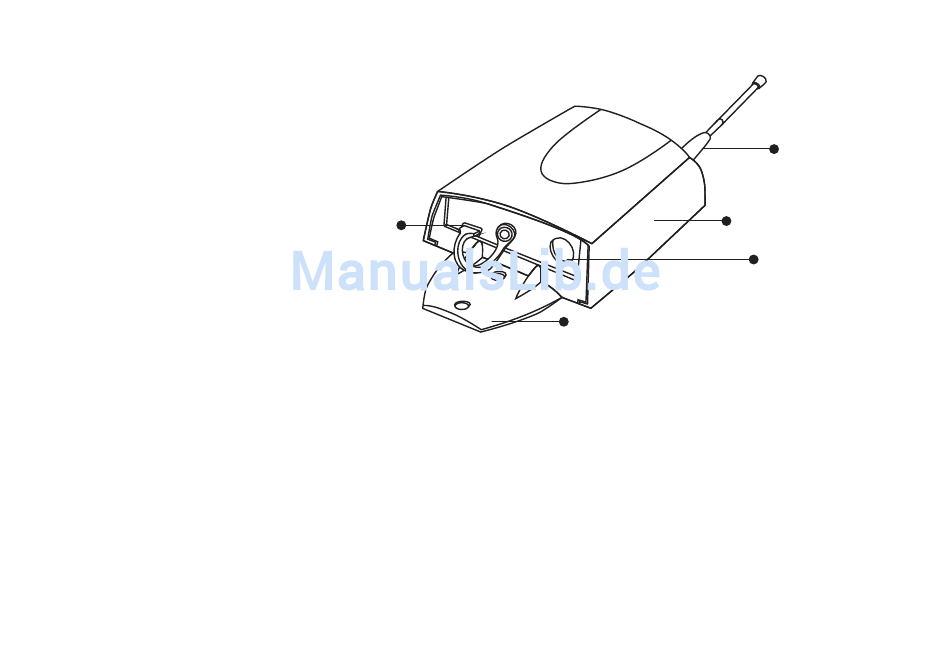

Rys. 1. Widok obudowy odbiornika.
wkręcana antena
zewnętrzna
przepust
kablowy Φ8mm
