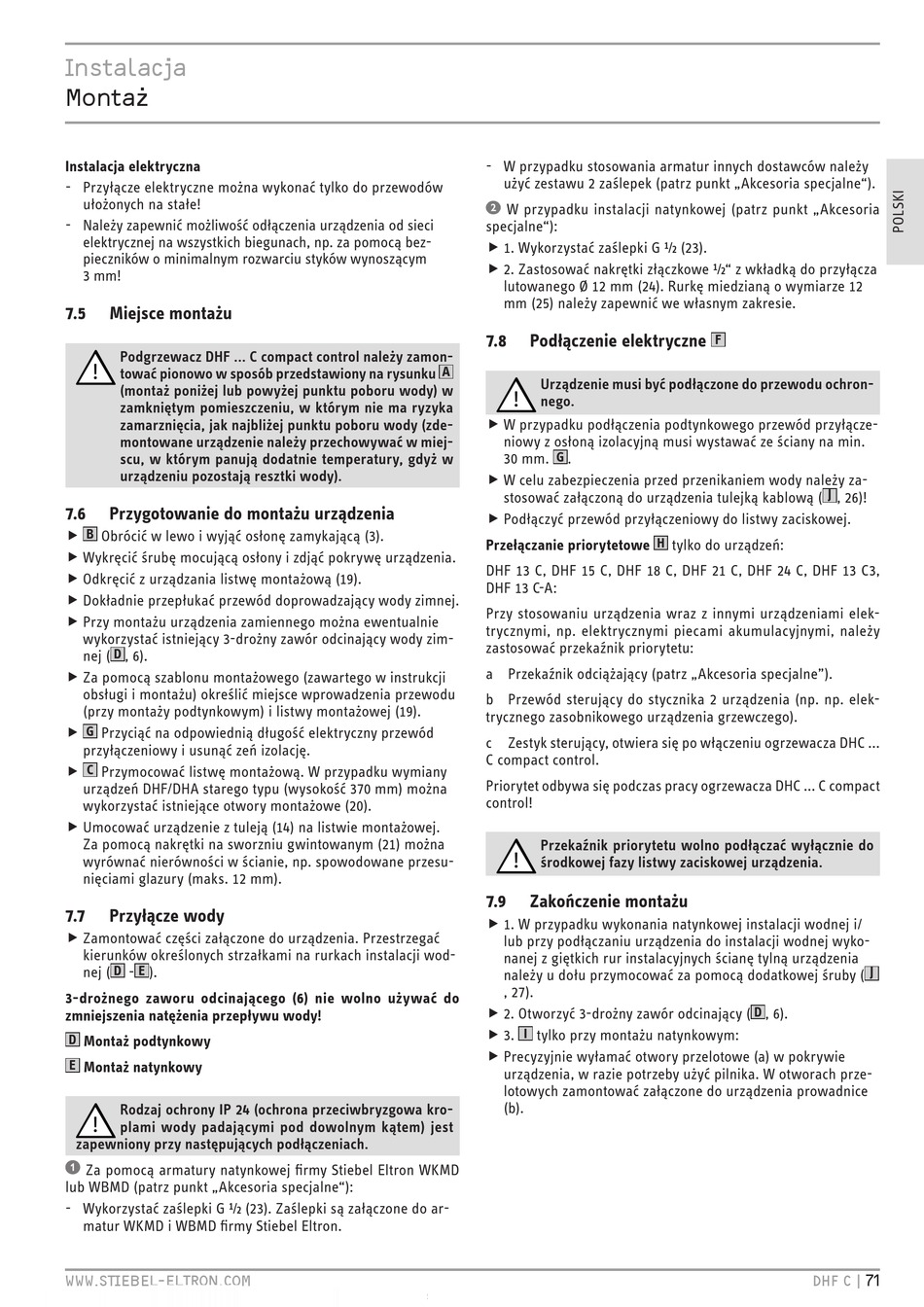

instalacja
Montaż
instalacja elektryczna
- Przyłącze elektryczne można wykonać tylko do przewodów
ułożonych na stałe!
- Należy zapewnić możliwość odłączenia urządzenia od sieci
elektrycznej na wszystkich biegunach, np. za pomocą bez-
pieczników o minimalnym rozwarciu styków wynoszącym
3 mm!
7.5
miejsce montażu
Podgrzewacz DHF ... C compact control należy zamon-
!
tować pionowo w sposób przedstawiony na rysunku
(montaż poniżej lub powyżej punktu poboru wody) w
zamkniętym pomieszczeniu, w którym nie ma ryzyka
zamarznięcia, jak najbliżej punktu poboru wody (zde-
montowane urządzenie należy przechowywać w miej-
scu, w którym panują dodatnie temperatury, gdyż w
urządzeniu pozostają resztki wody).
7.6
Przygotowanie do montażu urządzenia
B
f
f
Obrócić w lewo i wyjąć osłonę zamykającą (3).
f Wykręcić śrubę mocującą osłony i zdjąć pokrywę urządzenia.
f
f Odkręcić z urządzania listwę montażową (19).
f
f Dokładnie przepłukać przewód doprowadzający wody zimnej.
f
f Przy montażu urządzenia zamiennego można ewentualnie
f
wykorzystać istniejący 3-drożny zawór odcinający wody zim-
d
nej (
, 6).
f Za pomocą szablonu montażowego (zawartego w instrukcji
f
obsługi i montażu) określić miejsce wprowadzenia przewodu
(przy montaży podtynkowym) i listwy montażowej (19).
g
f
f
Przyciąć na odpowiednią długość elektryczny przewód
przyłączeniowy i usunąć zeń izolację.
f
f
c
Przymocować listwę montażową. W przypadku wymiany
urządzeń DHF/DHA starego typu (wysokość 370 mm) można
wykorzystać istniejące otwory montażowe (20).
f Umocować urządzenie z tuleją (14) na listwie montażowej.
f
Za pomocą nakrętki na sworzniu gwintowanym (21) można
wyrównać nierówności w ścianie, np. spowodowane przesu-
nięciami glazury (maks. 12 mm).
7.7
Przyłącze wody
f Zamontować części załączone do urządzenia. Przestrzegać
f
kierunków określonych strzałkami na rurkach instalacji wod-
d
e
nej (
-
).
3-drożnego zaworu odcinającego (6) nie wolno używać do
zmniejszenia natężenia przepływu wody!
d
montaż podtynkowy
e
montaż natynkowy
Rodzaj ochrony IP 24 (ochrona przeciwbryzgowa kro-
!
plami wody padającymi pod dowolnym kątem) jest
zapewniony przy następujących podłączeniach.
Za pomocą armatury natynkowej firmy Stiebel Eltron WKMD
1
lub WBMD (patrz punkt „Akcesoria specjalne"):
2
- Wykorzystać zaślepki G ½ (23). Zaślepki są załączone do ar-
3
matur WKMD i WBMD firmy Stiebel Eltron.
4
5
6
www.stiebel-eltron.CoM
7
- W przypadku stosowania armatur innych dostawców należy
użyć zestawu 2 zaślepek (patrz punkt „Akcesoria specjalne").
1
W przypadku instalacji natynkowej (patrz punkt „Akcesoria
2
specjalne"):
3
f 1. Wykorzystać zaślepki G ½ (23).
f
4
f 2. Zastosować nakrętki złączkowe ½" z wkładką do przyłącza
f
5
lutowanego Ø 12 mm (24). Rurkę miedzianą o wymiarze 12
6
mm (25) należy zapewnić we własnym zakresie.
7
8
7.8
Podłączenie elektryczne
9
10
a
11
Urządzenie musi być podłączone do przewodu ochron-
!
nego.
12
13
f W przypadku podłączenia podtynkowego przewód przyłącze-
f
14
niowy z osłoną izolacyjną musi wystawać ze ściany na min.
g
30 mm.
.
15
f W celu zabezpieczenia przed przenikaniem wody należy za-
f
16
stosować załączoną do urządzenia tulejką kablową (
17
f Podłączyć przewód przyłączeniowy do listwy zaciskowej.
18
f
19
Przełączanie priorytetowe
20
DHF 13 C, DHF 15 C, DHF 18 C, DHF 21 C, DHF 24 C, DHF 13 C3,
21
DHF 13 C-A:
22
Przy stosowaniu urządzenia wraz z innymi urządzeniami elek-
23
trycznymi, np. elektrycznymi piecami akumulacyjnymi, należy
24
zastosować przekaźnik priorytetu:
a Przekaźnik odciążający (patrz „Akcesoria specjalne").
b Przewód sterujący do stycznika 2 urządzenia (np. np. elek-
trycznego zasobnikowego urządzenia grzewczego).
c Zestyk sterujący, otwiera się po włączeniu ogrzewacza DHC ...
C compact control.
Priorytet odbywa się podczas pracy ogrzewacza DHC ... C compact
control!
Przekaźnik priorytetu wolno podłączać wyłącznie do
!
środkowej fazy listwy zaciskowej urządzenia.
7.9
Zakończenie montażu
f 1. W przypadku wykonania natynkowej instalacji wodnej i/
f
lub przy podłączaniu urządzenia do instalacji wodnej wyko-
nanej z giętkich rur instalacyjnych ścianę tylną urządzenia
należy u dołu przymocować za pomocą dodatkowej śruby (
, 27).
f 2. Otworzyć 3-drożny zawór odcinający (
f
i
f 3.
f
tylko przy montażu natynkowym:
f Precyzyjnie wyłamać otwory przelotowe (a) w pokrywie
f
urządzenia, w razie potrzeby użyć pilnika. W otworach prze-
lotowych zamontować załączone do urządzenia prowadnice
(b).
F
J
H
tylko do urządzeń:
d
, 6).
DHF C |
, 26)!
J
71
