Deutsch
5.1 Windows 98, ME, 2000, XP, Vista, 7, 8, Server 2003 / 2008
Windows startet automatisch den Hardwareassistenten um die Treiber zu installieren.
Klicken Sie auf >Weiter<.
Legen Sie die Treiber CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Wählen Sie
„Nach einem passenden Treiber für das Gerät suchen (empfohlen)"
und klicken Sie auf >Weiter<.
Wählen Sie jetzt „Andere Quelle angeben"
und geben Sie dann den Pfad für Ihr Betriebssystem wie auf Bild 1 gezeigt ein. Klicken
Sie dann auf >Weiter< und zum Abschluss auf >Fertigstellen<.
5.2 Windows NT 4.0
Starten Sie Windows NT 4.0 und legen Sie die Treiber CD in Ihr CD-ROM Laufwerk
(z.B. Laufwerk D:) und klicken Sie auf >Start< >Ausführen< und geben Sie
„D:\IO\OXFORD\Install_serial.exe" ein.
Windows NT 4.0 startet das Setup Programm und installiert den Treiber.
Starten Sie Windows NT neu.

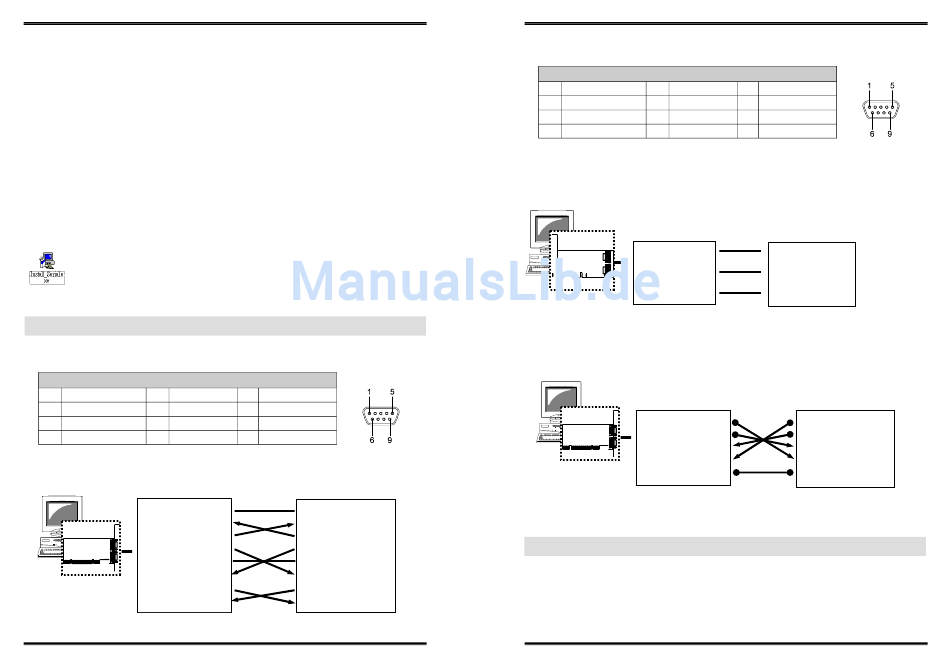

6. Verdrahtungsübersicht
6.1
S1 und S2 RS232 Anschlussbelegung
9 Pin D-SUB Stecker (S1 und S2)
Pin Signal
Pin Signal
1
DCD
4
DTR
2
RXD
5
GND
3
TXD
6
DSR
6.2
RS232 Verkabelung
DCD
RXD
TXD
DTR
Ground
DSR
RTS
CTS
RS232 PCI Karte
Seriell RS232/422/485 PCI Karte
DB 9M
Pin Signal
7
RTS
8
CTS
9
RI
Pin 1
Pin 1
DCD
Pin 2
Pin 2
RXD
Pin 3
Pin 3
TXD
Pin 4
Pin 4
DTR
Pin 5
Pin 5
Ground
Pin 6
Pin 6
DSR
Pin 7
Pin 7
RTS
Pin 8
Pin 8
CTS
RS232 Endgeräte
8
Seriell RS232/422/485 PCI Karte
6.3
S1 und S2 RS422/485 Anschlussbelegung
9 Pin D-SUB Stecker (S1 und S2)
Pin Signal
Pin Signal
1
TXD- (DATA-)
4
RXD-
2
TXD+ (DATA+)
5
GND
3
RXD+
6
NC
NC = Nicht angeschlossen
6.4
RS485 (2 Draht) Verkabelung
DATA(-)
Pin 1
DATA(+)
Pin 2
Ground
Pin 5
RS-422/485 PCI Karte
6.5
RS425 (4 Draht) Verkabelung
TXD(-)
TXD(+)
RXD(+)
RXD(-)
Ground
RS-422/485 PCI Karte
7. Technische Daten
Stromaufnahme:
5V DC, 450mA (max)
0
0
Betriebstemperatur:
0
bis 55
C (32
Betriebs Luftfeuchtigkeit:
5% bis 95% RH
Deutsch
DB 9M
Pin Signal
7
NC
8
NC
9
NC
Pin 1
DATA (-)
Pin 2
DATA (+)
Pin 5
Ground
RS-485 Geräte
Pin 1
Pin 1
TX(-)
Pin 2
Pin 2
TX(+)
Pin 3
Pin 3
RX(+)
Pin 4
Pin 4
RX(-)
Pin 5
Pin 5
Ground
RS-485 Geräte
0
0
bis 131
F)
9
