Deutsch
2. Abschlusswiderstand Aktivieren/Deaktivieren:
JP2 (für S1) und JP5 (für S2):
Diese Jumper aktiviert oder deaktiviert den 120 Ohm Abschlusswiderstand zwischen
DATA+ und DATA– des RS-485 Transceiver:
TERM
ECHO
TERM = L
TERM = H
MO
M1
H
L
3. Echo oder No Echo Einstellung:
JP2 (für S1) und JP5 (für S2):
Der "Echo Mode" ist für das Anwendungsprogramm nützlich um zu erkennen ob der RS
-485 "Bus" in einem Konflikt steht. Sind die zurückgesendeten Daten nicht die gleichen
was gesendet wurde, ist der RS-485 Bus überlastet und die Daten werden nicht korrekt
übermittelt. Diese Einstellung betrifft nur den RS-485 Mode mit 2 Draht. Es hat keinen
Einfluss auf die Modi RS-485 mit 4 Draht oder RS-422.
TERM
ECHO = L
ECHO
ECHO = H
MO
M1
H
L
4. TXD Control Einstellung:
Dieser Jumper wird verwendet im Mode RS-485 um das Steuersignal des Sender-
Puffer zu kontrollieren. Es hat zwei Einstellungen. Die erste ist „MAN" (manuell) und die
zweite ist „AUT" (automatisch). Die zweite ist die Werkseinstellung und sollte nicht ver-
stellt werden.
JP3 für S1 Port
JP6 für S2 Port
MAN AUT
AUT =
TXD Control ist automatisch (Werkseinstellung)
ON =
TXD Control ist manuell
(Muss manuell im Geräte Manager konfiguriert werden)
5. Stecker-Leiste J2 und J4:
Die Stecker-Leiste J2 und J4 ist nur für Testzwecke im Werk. Bitte installieren Sie kei-
ne Jumper oder Kabel auf diese Stecker-Leiste.
Seriell RS232/422/485 PCI Karte
Abschlusswiderstand Ausgeschaltet (Standard)
Abschlusswiderstand Eingeschaltet
Non Echo Data (Werkseinstellung)
Echo bei der Übermittlung der Daten
6
Seriell RS232/422/485 PCI Board

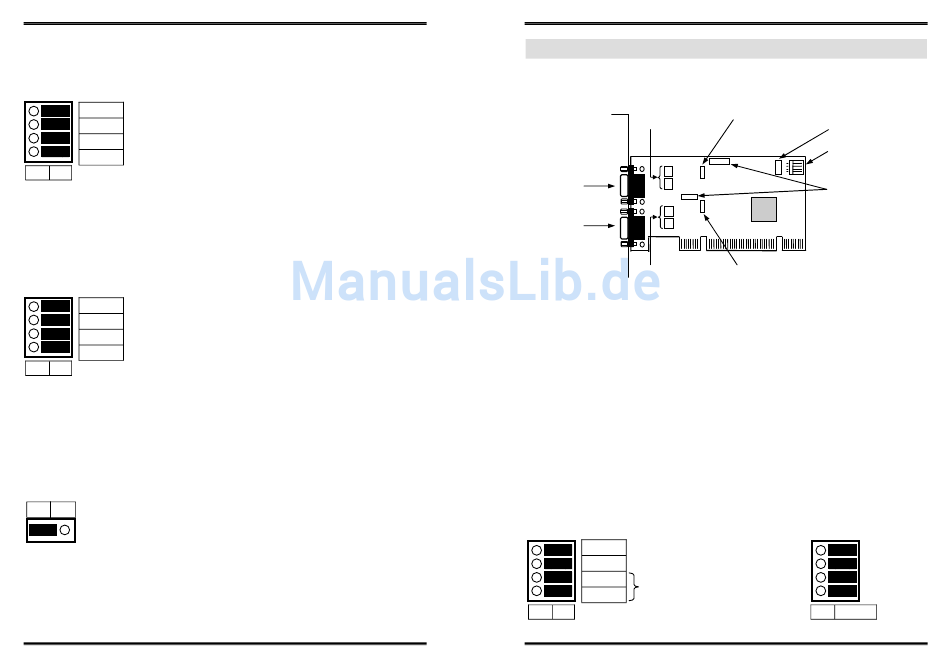

3. Layout and Jumper setting
3.1 Layout
JP1, JP2 for S1:
Mode Setting
RS232/S422/485
J1: S1
J3: S2
JP4, JP5 for S2:
Mode Setting
RS232/S422/485
3.2 Jumper Setting
There are 2 sets of the jumpers to set the settings for port 1 (S1) and port 2 (S2)
respectively.
1. Mode Selection Jumper: JP1/JP2 for S1 and JP4/JP5 for S2
2. Termination Resistor Enable/Disable Jumper: JP2 for S1 and JP5 for S2
3. Echo or No Echo Selection Jumper: JP2 for S1 and JP5 for S2
4. TXD Control Selection Jumper: JP3 for S1 and JP6 for S2
JP2 for S1 (JP5 for S2):
Set Modes
TERM
ECHO
MO
RS232/422/485
M1
Mode Setting
H
L
English
JP8: AUX Power
JP3: S1 RS485
Source Selector
TXD Control
J5: AUX Power
Connector
J2, J4:
Factory Use Only
JP6: S2 RS485
TXD Control
JP1 for S1 (JP4 for S2):
To switch the signals between RS232
and RS422/485 modes. The RS422
and RS485 have the same settings.
232 422/485
11
