Anschlusskontrolle - Endress+Hauser Oxymax COS22 Kurzanleitung

Oxymax COS22/COS22D

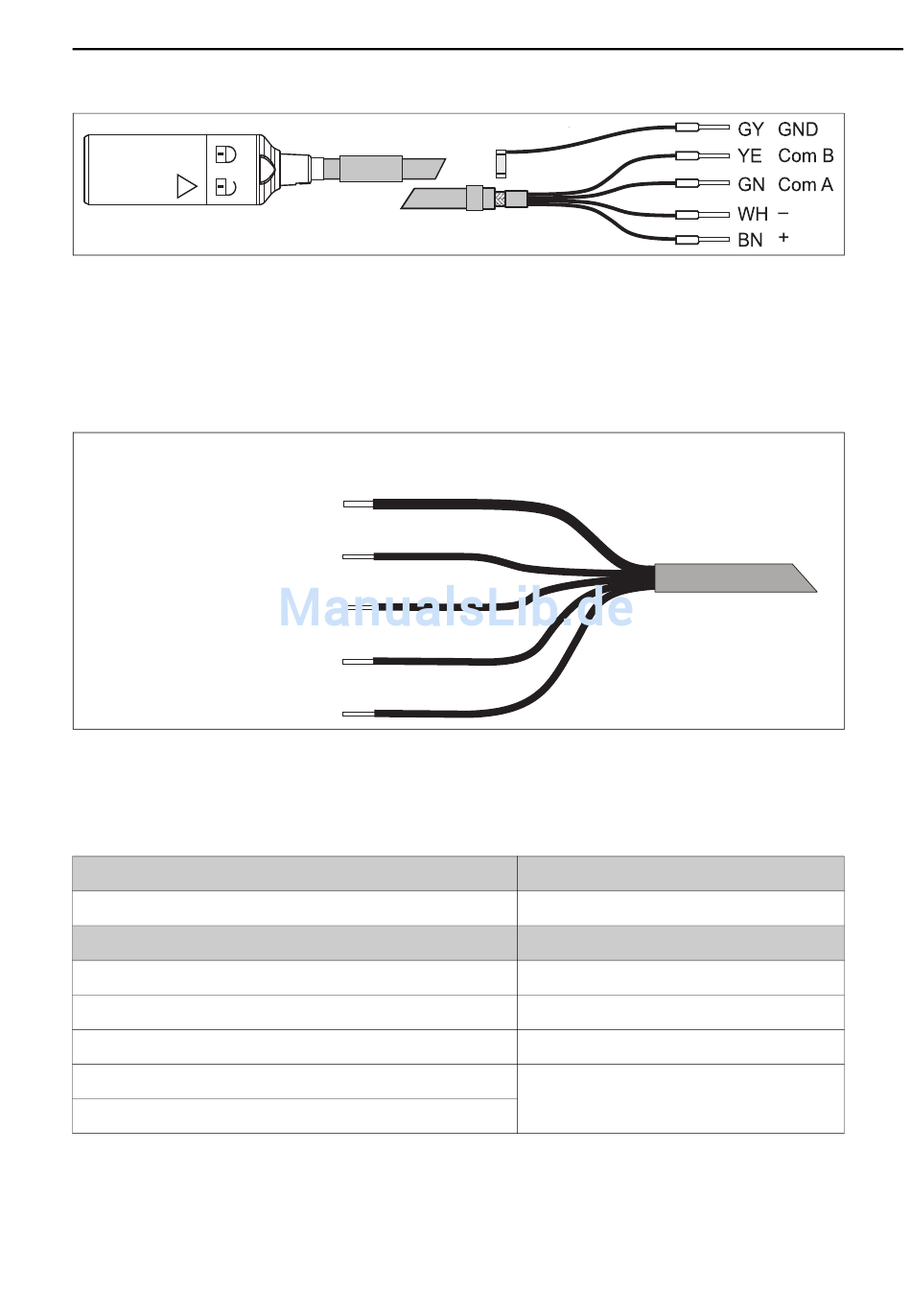

Abb. 2: Spezialmesskabel CYK10
3.2.2 COS22
Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das mehradrige Spezialmess-
kabel COK21.
Belegung
Außenschirm
Aktiver Innenschirm
(NTC-Temperaturfühler)
Kathode
Anode
NTC-Temperaturfühler
Abb. 3: Spezialmesskabel COK21
3.3

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sensor, Armatur, Verbindungsdose, Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Montierte Kabel zugentlastet und nicht verdrillt?
Kabeladern lang genug abisoliert und richtig in Anschlussklemme?
Sind alle Schraubklemmen angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Sind alle Kabeleinführungen nach unten oder seitlich montiert?
Endress+Hauser
Klemme
GN / YE
S
YE
12
PK
90
BN
91
BU
11
Hinweise
Sichtkontrolle
Hinweise
Sitz prüfen (leichtes Ziehen)
Nachziehen
Bei seitlichen Kabeleinführungen: Kabelschleifen
nach unten, damit Wasser abtropfen kann.
Verdrahtung
