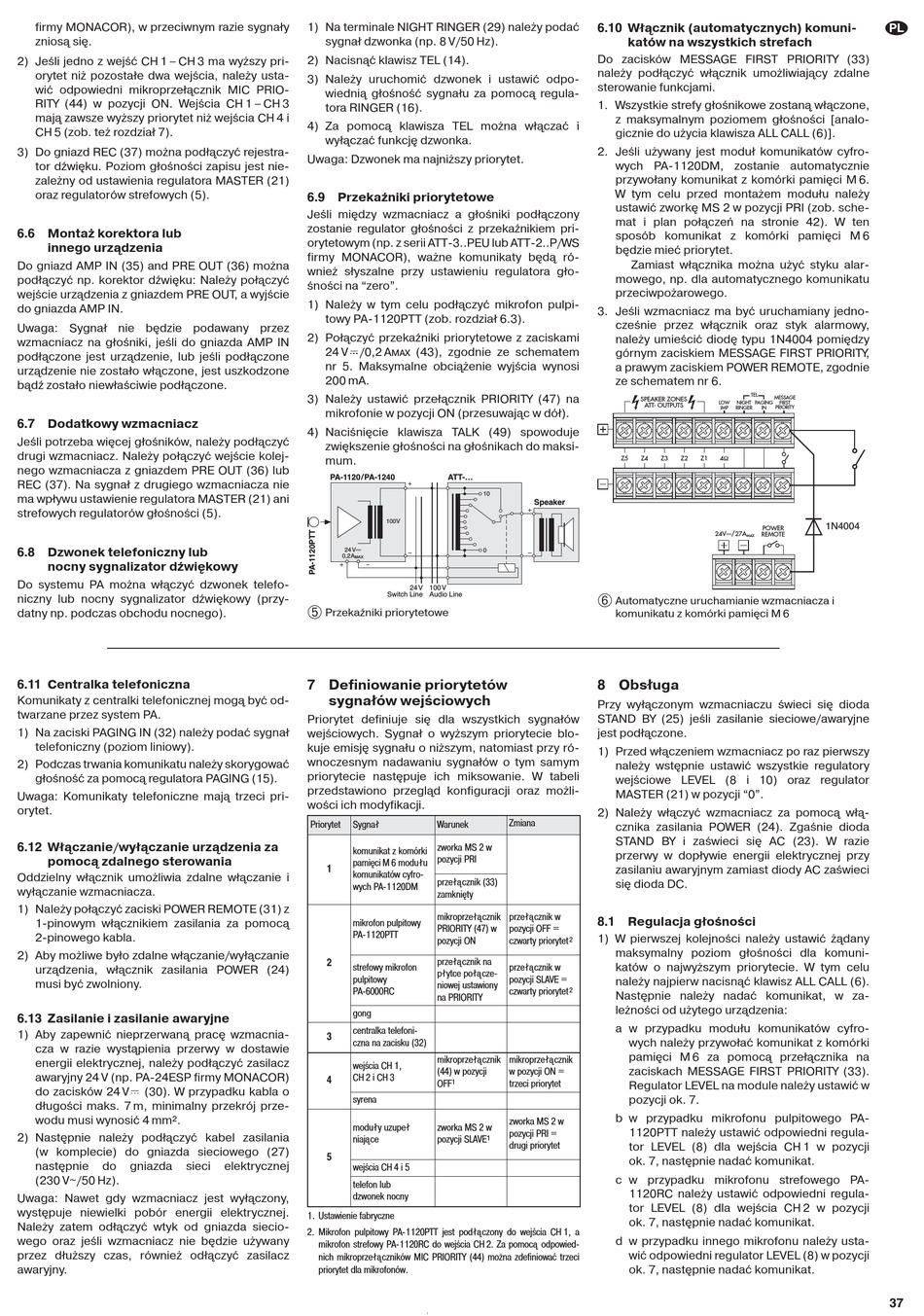

Montaż Korektora Lub Innego Urządzenia; Dodatkowy Wzmacniacz; Dzwonek Telefoniczny Lub Nocny Sygnalizator Dźwiękowy; Przekaźniki Priorytetowe - Monacor PA-1120 Bedienungsanleitung

firmy MONACOR), w przeciwnym razie sygnały
zniosą się.
2) Jeśli jedno z wejść CH 1 – CH 3 ma wyższy pri-
orytet niż pozostałe dwa wejścia, należy usta-
wić odpowiedni mikroprzełącznik MIC PRIO-
RITY (44) w pozycji ON. Wejścia CH 1 – CH 3
mają zawsze wyższy priorytet niż wejścia CH 4 i
CH 5 (zob. też rozdział 7).
3) Do gniazd REC (37) można podłączyć rejestra-
tor dźwięku. Poziom głośności zapisu jest nie -
zależny od ustawienia regulatora MASTER (21)
oraz regulatorów strefowych (5).
6.6 Montaż korektora lub
innego urządzenia
Do gniazd AMP IN (35) and PRE OUT (36) można
podłączyć np. korektor dźwięku: Należy połączyć
wejście urządzenia z gniazdem PRE OUT, a wyjście
do gniazda AMP IN.
Uwaga: Sygnał nie będzie podawany przez
wzmacniacz na głośniki, jeśli do gniazda AMP IN
podłączone jest urządzenie, lub jeśli podłączone
urządzenie nie zostało włączone, jest uszkodzone
bądź zostało niewłaściwie podłączone.

6.7 Dodatkowy wzmacniacz

Jeśli potrzeba więcej głośników, należy podłączyć
drugi wzmacniacz. Należy połączyć wejście kolej-
nego wzmacniacza z gniazdem PRE OUT (36) lub
REC (37). Na sygnał z drugiego wzmacniacza nie
ma wpływu ustawienie regulatora MASTER (21) ani
strefowych regulatorów głośności (5).
6.8 Dzwonek telefoniczny lub
nocny sy gnalizator dźwiękowy
Do systemu PA można włączyć dzwonek telefo-
niczny lub nocny sygnalizator dźwiękowy (przy-
datny np. podczas obchodu nocnego).

6.11 Centralka telefoniczna

Komunikaty z centralki telefonicznej mogą być od -
twarzane przez system PA.
1) Na zaciski PAGING IN (32) należy podać sygnał
telefoniczny (poziom liniowy).
2) Podczas trwania komunikatu należy skorygować
głośność za pomocą regulatora PAGING (15).
Uwaga: Komunikaty telefoniczne mają trzeci pri-
orytet.
6.12 Włączanie/wyłączanie urządzenia za
pomocą zdalnego sterowania
Oddzielny włącznik umożliwia zdalne włączanie i
wyłączanie wzmacniacza.
1) Należy połączyć zaciski POWER REMOTE (31) z
1-pinowym włącznikiem zasilania za pomocą
2-pinowego kabla.
2) Aby możliwe było zdalne włączanie/wyłączanie
urządzenia, włącznik zasilania POWER (24)
musi być zwolniony.

6.13 Zasilanie i zasilanie awaryjne

1) Aby zapewnić nieprzerwaną pracę wzmacnia -
cza w razie wystąpienia przerwy w dostawie
energii elektrycznej, należy podłączyć zasilacz
awaryjny 24 V (np. PA-24ESP firmy MONACOR)
do zacisków 24 V (30). W przypadku kabla o
długości maks. 7 m, minimalny przekrój prze-
wodu musi wynosić 4 mm 2 .
2) Następnie należy podłączyć kabel zasilania
(w komplecie) do gniazda sieciowego (27)
następnie do gniazda sieci
(230 V~/50 Hz).
Uwaga: Nawet gdy wzmacniacz jest wyłączony,
występuje niewielki pobór energii elektrycznej.
Należy zatem odłączyć wtyk od gniazda siecio-
wego oraz jeśli wzmacniacz nie będzie używany
przez dłuższy czas, również odłączyć zasilacz
awaryjny.
1) Na terminale NIGHT RINGER (29) należy podać
sygnał dzwonka (np. 8 V/50 Hz).
2) Nacisnąć klawisz TEL (14).
3) Należy uruchomić dzwonek i ustawić odpo-
wiednią głośność sygnału za pomocą regula-
tora RINGER (16).
4) Za pomocą klawisza TEL można włączać i
wyłączać funkcję dzwonka.
Uwaga: Dzwonek ma najniższy priorytet.
6.9 Przekaźniki priorytetowe
Jeśli między wzmacniacz a głośniki podłączony
zostanie regulator głośności z przekaźnikiem pri-
orytetowym (np. z serii ATT-3..PEU lub ATT-2..P/WS
firmy MONACOR), ważne komunikaty będą ró -
wnież słyszalne przy ustawieniu regulatora gło -
śności na "zero".
1) Należy w tym celu podłączyć mikrofon pulpi-
towy PA-1120PTT (zob. rozdział 6.3).
2) Połączyć przekaźniki priorytetowe z zaciskami
24 V /0,2 A
MAX
nr 5. Maksymalne obciążenie wyjścia wynosi
200 mA.
3) Należy ustawić przełącznik PRIORITY (47) na
mikrofonie w pozycji ON (przesuwając w dół).
4) Naciśnięcie klawisza TALK (49) spowoduje
zwiększenie głośności na głośnikach do maksi-
mum.
PA-1120 / PA-1240
100V
24V4
0,2A
MAX
Switch Line

Przekaźniki priorytetowe
7 Definiowanie priorytetów
sygnałów wejściowych
Priorytet definiuje się dla wszystkich sygnałów
wejściowych. Sygnał o wyższym priorytecie blo-
kuje emisję sygnału o niższym, natomiast przy ró -
wnoczesnym nadawaniu sygnałów o tym samym
priorytecie następuje ich miksowanie. W tabeli
przedstawiono przegląd konfiguracji oraz możli -
wości ich modyfikacji.
Priorytet Sygnał
komunikat z komórki
pamięci M 6 modułu
1
komunikatów cyfro-
wych PA-1120DM
mikrofon pulpitowy
PA-1120PTT
2
strefowy mikrofon
pulpitowy
PA-6000RC
gong
centralka telefoni-
3
czna na zacisku (32)
wejścia CH 1,
CH 2 i CH 3
4
syrena
moduły uzupeł
niające
5
elektrycznej
wejścia CH 4 i 5
telefon lub
dzwonek nocny
1. Ustawienie fabryczne
2. Mikrofon pulpitowy PA-1120PTT jest podłączony do wejścia CH 1, a
mikrofon strefowy PA-1120RC do wejścia CH 2. Za pomocą odpowied-
nich mikro przełączników MIC PRIORITY (44) można zdefiniować trzeci
priorytet dla mikrofonów.
(43), zgodnie ze schematem
ATT-...
10
Speaker
0
24V 100V
Audio Line
Zmiana
Warunek
zworka MS 2 w
pozycji PRI
przełącznik (33)
zamknięty
mikroprzełącznik przełącznik w
PRIORITY (47) w pozycji OFF =
pozycji ON czwarty priorytet 2
przełącznik na
przełącznik w
płytce połącze-
pozycji SLAVE =
niowej ustawiony
czwarty priorytet 2
na PRIORITY
mikroprzełącznik mikroprzełącznik
(44) w pozycji w po zycji ON =
OFF 1 trzeci priorytet
zworka MS 2 w
zworka MS 2 w
pozycji PRI =
pozycji SLAVE 1
drugi priorytet
6.10 Włącznik (automatycznych) komuni-
katów na wszystkich strefach
Do zacisków MESSAGE FIRST PRIORITY (33)
należy podłączyć włącznik umożliwiający zdalne
sterowanie funkcjami.
1. Wszystkie strefy głośnikowe zostaną włączone,
z maksymalnym poziomem głośności [analo-
gicznie do użycia klawisza ALL CALL (6)].
2. Jeśli używany jest moduł komunikatów cyfro-
wych PA-1120DM, zostanie automatycznie
przywołany komunikat z komórki pamięci M 6.
W tym celu przed montażem modułu należy
ustawić zworkę MS 2 w pozycji PRI (zob. sche-
mat i plan połączeń na stronie 42). W ten
sposób komunikat z komórki pamięci M 6
będzie mieć priorytet.
Zamiast włącznika można użyć styku alar-
mowego, np. dla automatycznego komunikatu
przeciwpożarowego.
3. Jeśli wzmacniacz ma być uruchamiany jedno -
cześnie przez włącznik oraz styk alarmowy,
należy umieścić diodę typu 1N4004 pomiędzy
górnym zaciskiem MESSAGE FIRST PRIORITY,
a prawym zaciskiem POWER REMOTE, zgodnie
ze schematem nr 6.
TEL
SPEAKER ZONES
LOW NIGHT PAGING
ATT- OUTPUTS
IMP RINGER IN
Z5 Z4 Z3 Z2 Z1 4Ω
POWER
24V4/27A
REMOTE
MAX
‘
Automatyczne uruchamianie wzmacniacza i
komunikatu z komórki pamięci M 6
8 Obsługa
Przy wyłączonym wzmacniaczu świeci się dioda
STAND BY (25) jeśli zasilanie sieciowe/awaryjne
jest podłączone.
1) Przed włączeniem wzmacniacz po raz pierwszy
należy wstępnie ustawić wszystkie regulatory
wejściowe LEVEL (8 i 10) oraz regulator
MASTER (21) w pozycji "0".
2) Należy włączyć wzmacniacz za pomocą włą -
cznika zasilania POWER (24). Zgaśnie dioda
STAND BY i zaświeci się AC (23). W razie
przerwy w dopływie energii elektrycznej przy
zasilaniu awaryjnym zamiast diody AC zaświeci
się dioda DC.
8.1 Regulacja głośności
1) W pierwszej kolejności należy ustawić żądany
maksymalny poziom głośności dla komuni-
katów o najwyższym priorytecie. W tym celu
należy najpierw nacisnąć klawisz ALL CALL (6).
Następnie należy nadać komunikat, w za -
leżności od użytego urządzenia:
a w przypadku modułu komunikatów cyfro-
wych należy przywołać komunikat z komórki
pamięci M 6 za pomocą przełącznika na
zaciskach MESSAGE FIRST PRIORITY (33).
Regulator LEVEL na module należy ustawić w
pozycji ok. 7.
b w przypadku mikrofonu pulpitowego PA-
1120PTT należy ustawić odpowiedni regula-
tor LEVEL (8) dla wejścia CH 1 w pozycji
ok. 7, następnie nadać komunikat.
c w przypadku mikrofonu strefowego PA-
1120RC należy ustawić odpowiedni regula-
tor LEVEL (8) dla wejścia CH 2 w pozycji
ok. 7, następnie nadać komunikat.
d w przypadku innego mikrofonu należy usta-
wić odpowiedni regulator LEVEL (8) w pozycji
ok. 7, następnie nadać komunikat.
PL
MESSAGE
FIRST
PRIORITY
1N4004
37
