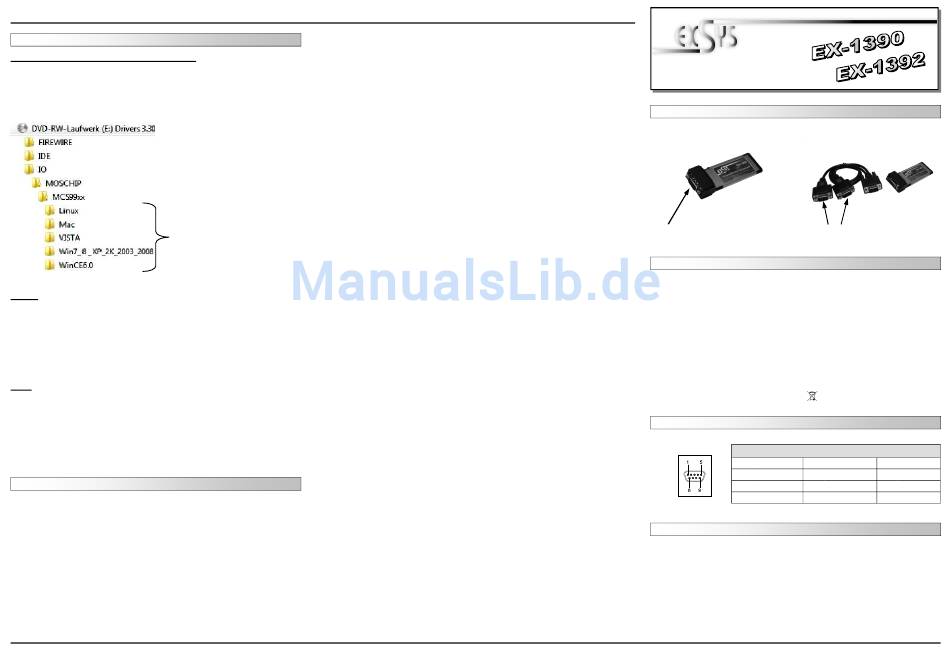

TREIBER INSTALLATION
Windows 2000/ XP/ Vista/ 7/ 8/ Server 200x
Es gibt zwei Möglichkeiten die Windows Treiber zu installieren. Die erste ist Sie starten
das Setup Programm „StnSetup.exe". Die zweite Möglichkeit ist, dass sie die Treiber
manuell mit Windows „Wizard" installieren. Wir empfehlen Ihnen aber die erste Variante
die einfacher zu installieren ist. Die Treiber liegen in den Ordern von der mitgelieferten
CD:
Die Treiber sind in den
entsprechenden Ordner
LINUX
Die Linux Treiber befinden sich in folgendem Verzeichnis:
"D:\IO\MOSCHIP\MCS99xx\Linux"
Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander unterschei-
den, können wir Ihnen keine Installationsanweisung geben. Bitte halten Sie sich an die
Installationsanweisung für Standard I/O Ports Ihrer Linux Version. In einigen neueren
Versionen wird die Karte sogar automatisch beim Start Installiert.
MAC
Die MAC Treiber befinden sich in folgendem Verzeichnis:
"D:\IO\MOSCHIP\MCS99xx\Mac"
Da sich die einzelnen Kernelversionen sehr voneinander unterscheiden, können wir
Ihnen keine Installationsanweisung geben. Bitte halten Sie sich an die Installationsan-
weisung für Standard I/O Ports Ihrer MAC Version. In einigen neueren Versionen wird
die Karte sogar automatisch beim Start Installiert.
TREIBER DEINSTALLATION
In bestimmten Fällen müssen Sie die Treiber deinstallieren. Auch hier haben sie zwei
Möglichkeiten um die Treiber aus Windows zu entfernen:
1.
Starten Sie mit doppelklick das Programm „MOSCHIP_StnUninst" zum
deinstallieren. Das Programm finden Sie immer in dem Ordern des bestimm-
ten Betriebssystem.
2.
Gehen Sie zum Windows Systemsteuerung und Programme und Funktionen
und entfernen da die Treiber für MOSCHIP.
2
Deutsch
Deutsch
Deutsch
EX-
EX
EX
-
-
1390 / EX
1390 /
1390 / EX
EX-
-
-
1392
1392
1392
Deutsch
Deutsch
Deutsch
The EX-1392/EX-1392 is a plug & play high-speed serial RS-232 expansion card for the
ExpressCard Bus. The EX-1392/EX-1392 provides one or two 9 pin high speed RS-232
serial ports. It uses data transfer rates up to 115.2Kbaud/s. The EX-1392/EX-1392 design
utilizes the 16C55 UART with 16byte buffer, which incorporates the latest in high speed
interface technology. In combination with the fast ExpressCard bus it provides a secure
and high data transfer on each single port. It supports all ExpressCard slots 34 & 54mm. It
is not possible to change the address or IRQ settings manually, they will be obtained
automatically by the system BIOS and operating system.
Compatibility:
Operating system:
Connections:
Extent of delivery: EX-1390 or EX-1392, Driver CD, Manual, Octopus Cable
Certificates:
DB 9M:
If you are ready to install the ExpressCard serial card, please proceed with the following
installation instructions. Because the design of Notebooks varies greatly, only general
installation instructions are given. Please refer to your computer's reference manual
whenever in doubt.
Locate an available ExpressCard expansion Slot. Align the ExpressCard with the ex-
pansion slot, and then gently but firmly, insert the card. Make sure the card is seated
and oriented correctly.
Never insert the ExpressCard card into a PCMCIA Slot !!!
3
User Manual
User Manual
Vers. 1.1 / 27.06.13
LAYOUT
EX-1390 (1S)
EX-1392 (2S)
S1: 9 Pin Serial
S1+S2:
RS-232 connector
DESCRIPTION & TECNICAL INFORMATION
ExpressCard (34mm)
Windows 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Linux
1x or 2x 9 Pin D-SUB serial male connector
CE / FCC / RoHS / WEEE
CE
DE97424562 / WHQL
CE CE
CONNECTORS
Serial 9 Pin male connector (S1-S2)
Pin
Signal
Pin
1
CDC
4
2
RXD
5
3
TXD
6
HARDWARE INSTALLATION
4
9 Pin Serial
RS-232 connector
Signal
Pin
Signal
DTR
7
RTS
GROUND
8
CTS
DSR
9
RI
