Die maximale Spannung, die über das Relais
geschaltet werden darf sind 24V, der
maximale Strom beträgt 16A.

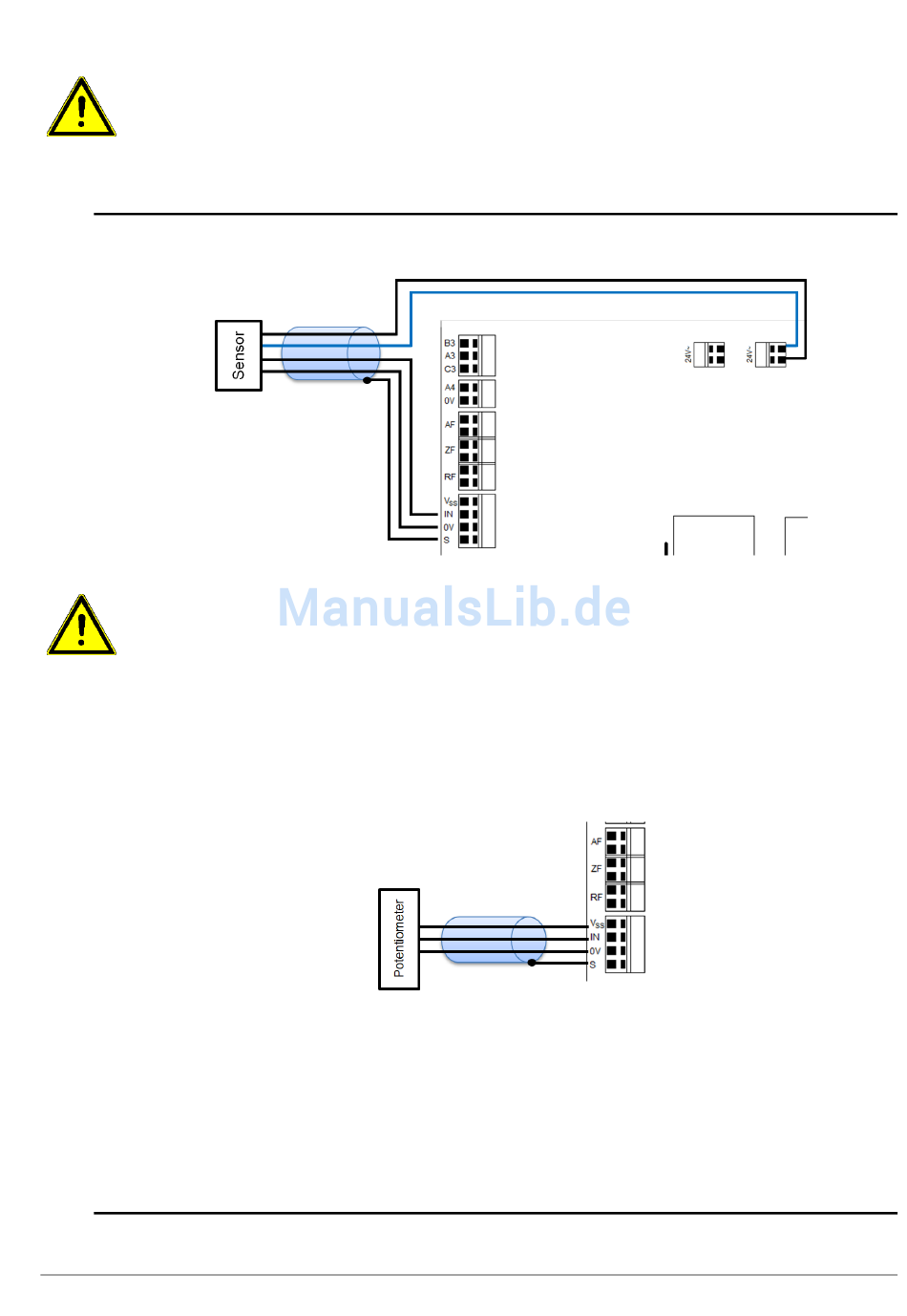

8.4.10 Anschluss Analogeingang
Variante 1:
Vorgabe Analogeingang über 0-10V Signal
Wird ein analoger Sensor, wie zum Beispiel
ein CO2-Sensor, ein VOC-Sensor oder ein
relativer Feuchtefühler zur Vorgabe der
Ventilatordrehzahl verwendet, muss die
Versorgungsspannung hierfür von den 24V~
Buchsen am oberen Rand der Platine
verwendet werden.
Variante 2:
Vorgabe Analogeingang über Potentiometer
Das Potentiometer kann als zweite Bedientstelle
für das Gerät verwendet werden. Hierzu muss
das Potentiometer so an die Platine ange-
schlossen werden, dass der Schleifer mit dem
Eingang IN verbunden ist. Wenn sich der
Widerstand des Potentiometers erhöht, wird
damit auch die Ventilatordrehzahl größer.
8.5 Anschluss Busverdrahtung und externes Bedienteil
BA060AA0318A3
