Der Schutzleiteranschluss
angeschlossen und auf Erdpotential geführt
werden. Der Schutzleiteranschluss muss
mindestens den gleichen Querschnitt als die
Netzzuleitung aufweisen!

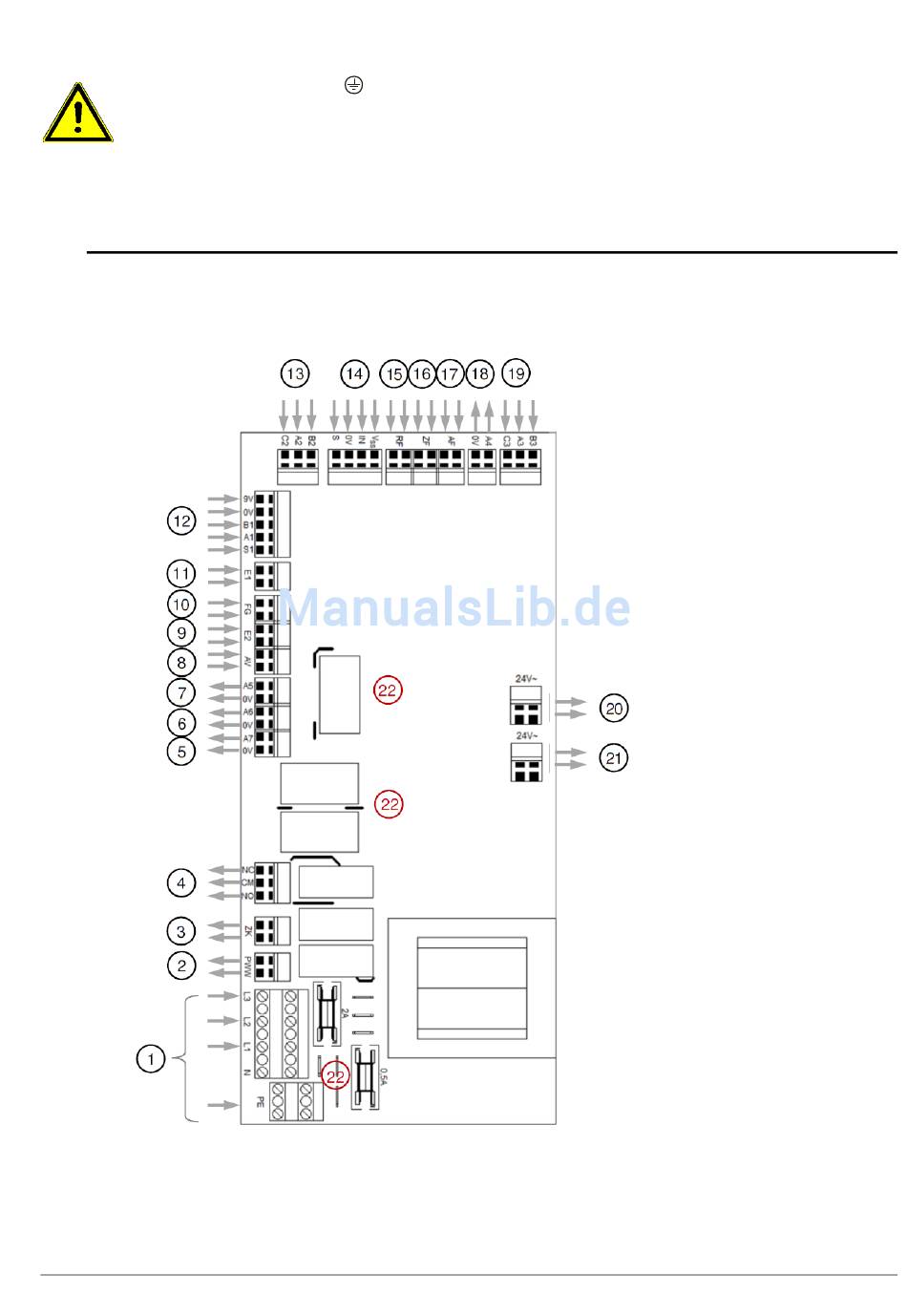

8.4.1 Anschlüsse Steuerplatine
Der Anschluss der Versorgungsspannung und
des elektrischen Zubehörs erfolgt gemäß der
nachfolgenden Übersicht. Eine detaillierte Be-
schreibung kann den nachfolgenden Seiten ent-
nommen werden.
BA060AA0318A3
muss zwingend
1.
Einspeisung
2.
Freigabe Pumpe
3.
Freigabe Zuluftklappe
4.
Alarmrelais/Sammelstörung
5.
Heizventil 0-10V
6.
Abluftventilator 0-10V
7.
Zuluftventilator 0-10 V
8.
Alarm Ventilator(en)
9.
Alarm Heizung
10. Freigabe
11. Alarm Filter
12. Bedienteil
13. BUS Anschluss Slaves
14. Sensor 0-10V
15. Raumfühler
16. Zuluftfühler
17. Außenfühler
18. Reserve 0-10V
19. Modbus Reserve
20. 24VAC Versorgung
21. 24VAC Versorgung
22. Freigabe Elektroheizung
