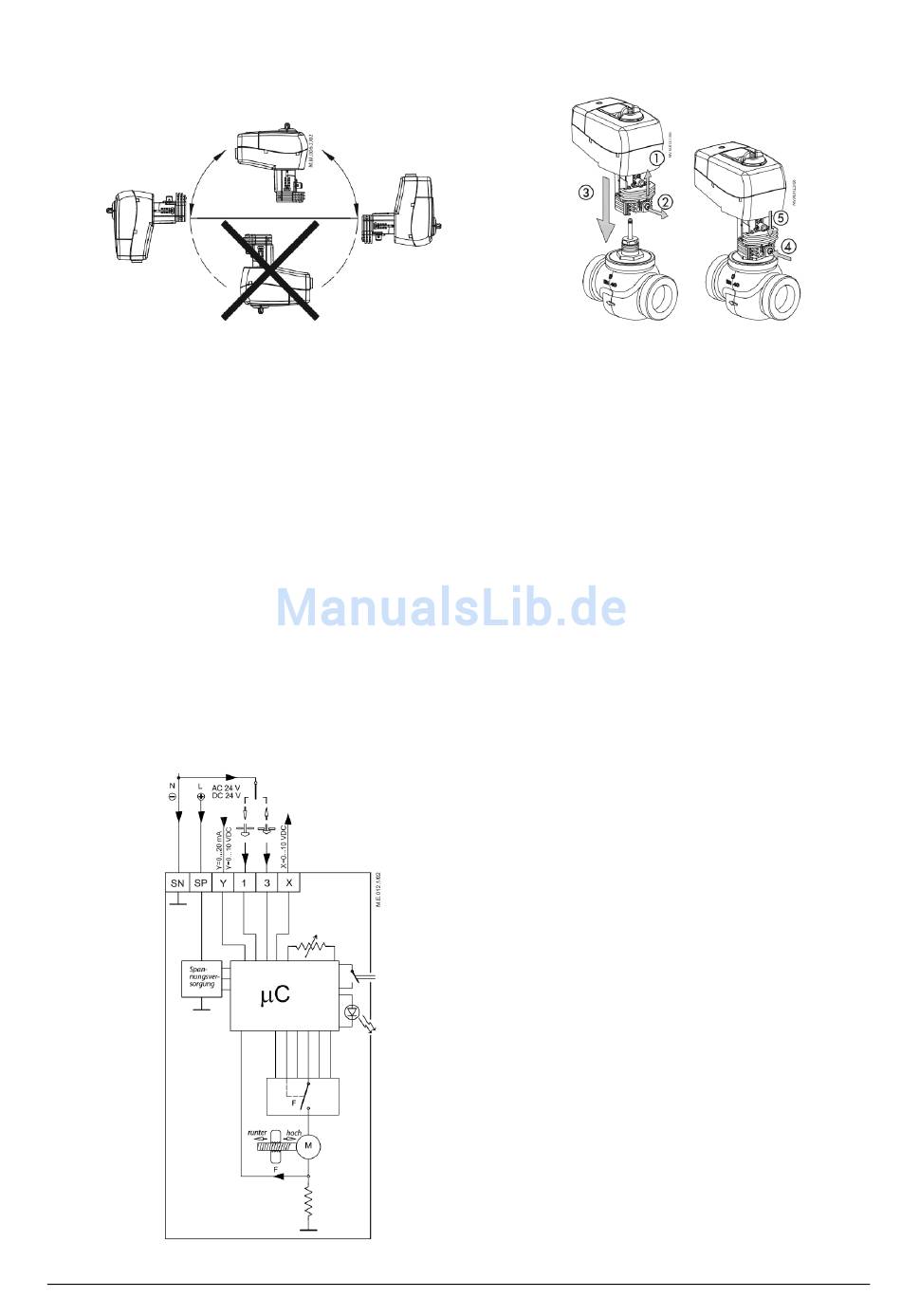

Montage:
Mechanisch:
Der Ventilschaft muss in horizontale Richtung
oder nach oben zeigen, ansonsten darf der
Stellantrieb nicht montiert werden. Für die
Montage des Stellantriebs auf den Ventilkörper
ist kein Werkzeug erforderlich. Für Wartungs-
zwecke ist ein ausreichender Freiraum
vorzusehen.
Elektrisch:
Für den elektrischen Anschluss ist der Deckel zu
entfernen. Zwei Bohrungen für Kabelein-
führungen M16 x 1,5 sind vorbereitet. Eine
Kabeleinführung aus Gummi ist beigefügt. Damit
die angegebene IP-Schutzart erhalten bleibt, ist
jedoch eine geeignete Kabelverschraubung zu
verwenden. Die Kabel müssen einen
Mindestdurchmesser von 6,2 mm besitzen.
Anschlussplan
54
Technische Daten
SP
24V AC/DC
SN
0V
Y
0-10V
(2-10V)
0-20mA
(4-20mA)
X
0-10
(2-10V)
1,3
Eingangsignal überbrücken
Spannungsversorgung
Gemeinsamer Leiter
Eingangssignal
BA060AA0318A3
