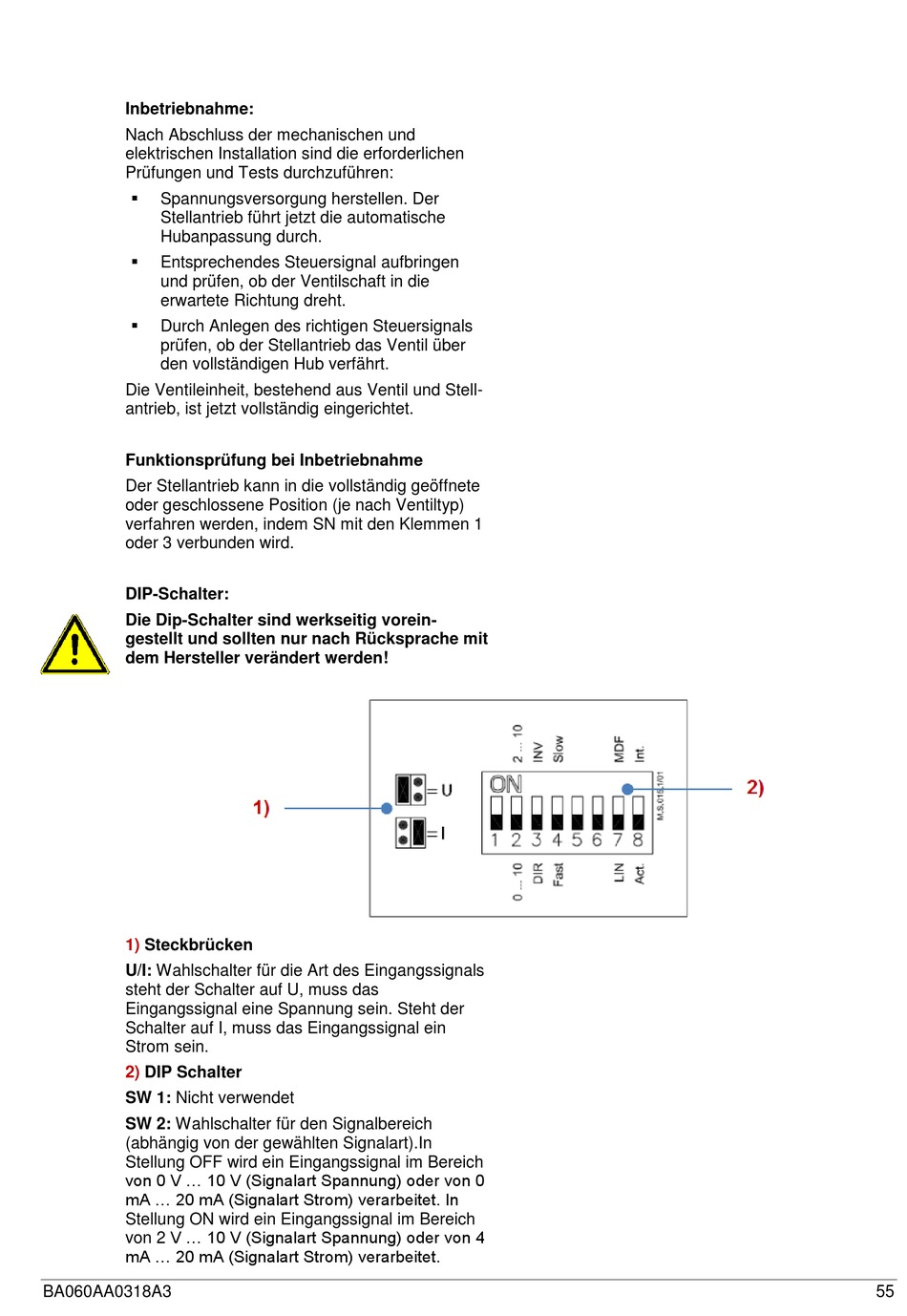

Inbetriebnahme:
Nach Abschluss der mechanischen und
elektrischen Installation sind die erforderlichen
Prüfungen und Tests durchzuführen:
Spannungsversorgung herstellen. Der
Stellantrieb führt jetzt die automatische
Hubanpassung durch.
Entsprechendes Steuersignal aufbringen
und prüfen, ob der Ventilschaft in die
erwartete Richtung dreht.
Durch Anlegen des richtigen Steuersignals
prüfen, ob der Stellantrieb das Ventil über
den vollständigen Hub verfährt.
Die Ventileinheit, bestehend aus Ventil und Stell-
antrieb, ist jetzt vollständig eingerichtet.
Funktionsprüfung bei Inbetriebnahme
Der Stellantrieb kann in die vollständig geöffnete
oder geschlossene Position (je nach Ventiltyp)
verfahren werden, indem SN mit den Klemmen 1
oder 3 verbunden wird.
DIP-Schalter:
Die Dip-Schalter sind werkseitig vorein-
gestellt und sollten nur nach Rücksprache mit
dem Hersteller verändert werden!
1)
Steckbrücken
U/I: Wahlschalter für die Art des Eingangssignals
steht der Schalter auf U, muss das
Eingangssignal eine Spannung sein. Steht der
Schalter auf I, muss das Eingangssignal ein
Strom sein.
2)
DIP Schalter
SW 1: Nicht verwendet
SW 2: Wahlschalter für den Signalbereich
(abhängig von der gewählten Signalart).In
Stellung OFF wird ein Eingangssignal im Bereich
von 0 V ... 10 V (Signalart Spannung) oder von 0
mA ... 20 mA (Signalart Strom) verarbeitet. In
Stellung ON wird ein Eingangssignal im Bereich
von 2 V ... 10 V (Signalart Spannung) oder von 4
mA ... 20 mA (Signalart Strom) verarbeitet.
BA060AA0318A3
55
