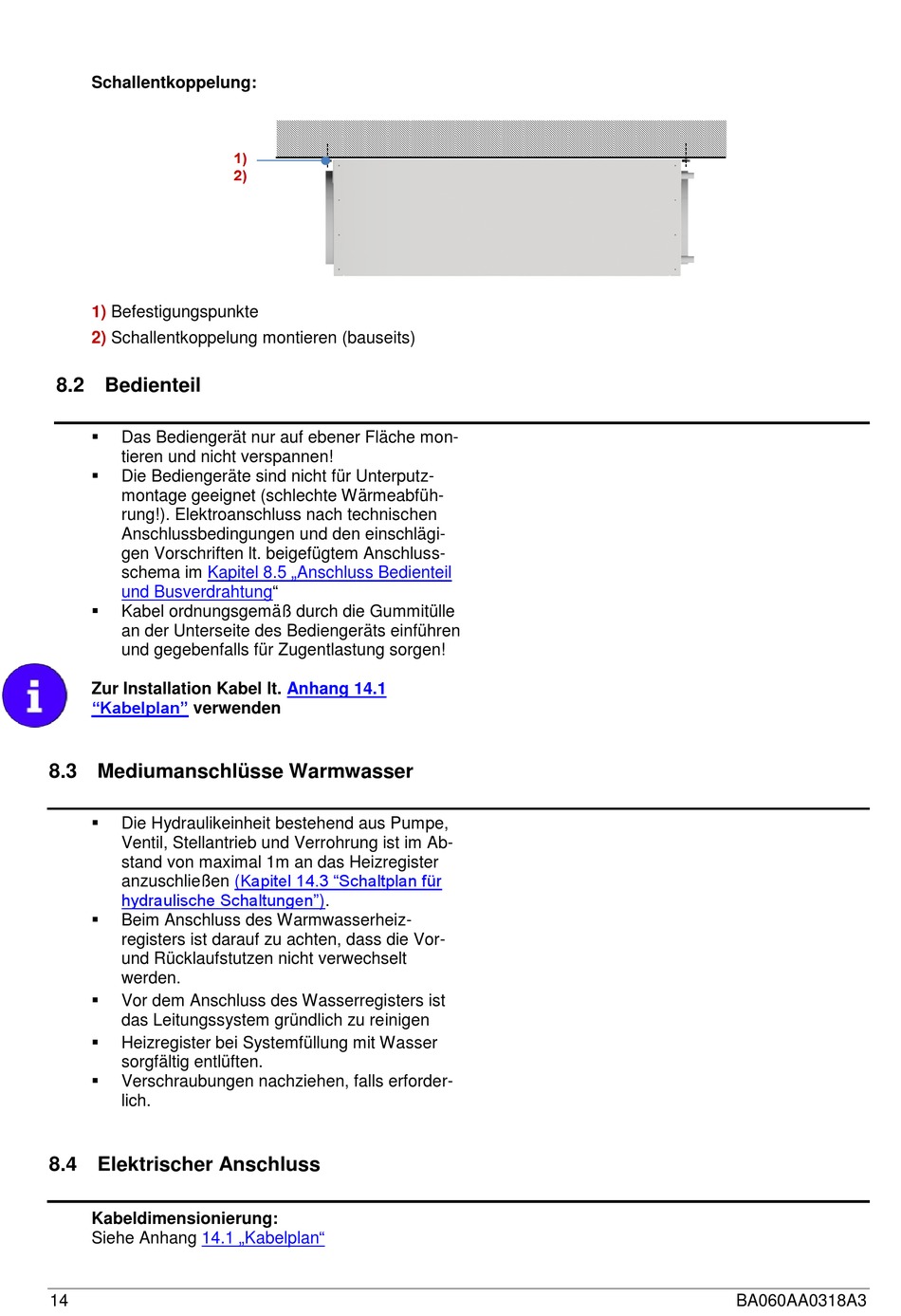

Schallentkoppelung:
1)
Befestigungspunkte
2)
Schallentkoppelung montieren (bauseits)
8.2 Bedienteil
Das Bediengerät nur auf ebener Fläche mon-
tieren und nicht verspannen!
Die Bediengeräte sind nicht für Unterputz-
montage geeignet (schlechte Wärmeabfüh-
rung!). Elektroanschluss nach technischen
Anschlussbedingungen und den einschlägi-
gen Vorschriften lt. beigefügtem Anschluss-
Kapitel 8.5 „Anschluss Bedienteil
schema im
und
Busverdrahtung"
Kabel ordnungsgemäß durch die Gummitülle
an der Unterseite des Bediengeräts einführen
und gegebenfalls für Zugentlastung sorgen!
Zur Installation Kabel lt.
"Kabelplan"
verwenden
8.3 Mediumanschlüsse Warmwasser
Die Hydraulikeinheit bestehend aus Pumpe,
Ventil, Stellantrieb und Verrohrung ist im Ab-
stand von maximal 1m an das Heizregister
anzuschließen
hydraulische
Beim Anschluss des Warmwasserheiz-
registers ist darauf zu achten, dass die Vor-
und Rücklaufstutzen nicht verwechselt
werden.
Vor dem Anschluss des Wasserregisters ist
das Leitungssystem gründlich zu reinigen
Heizregister bei Systemfüllung mit Wasser
sorgfältig entlüften.
Verschraubungen nachziehen, falls erforder-
lich.
8.4 Elektrischer Anschluss
Kabeldimensionierung:
14.1 „Kabelplan"
Siehe Anhang
14
Anhang 14.1
(Kapitel 14.3 "Schaltplan für
Schaltungen").
BA060AA0318A3
