Beim Anschluss der Fühler muss keine Polarität
berücksichtigt werden.
Es handelt sich bei allen Sensoren um Fühler
vom Typ NTC 10kOhm.

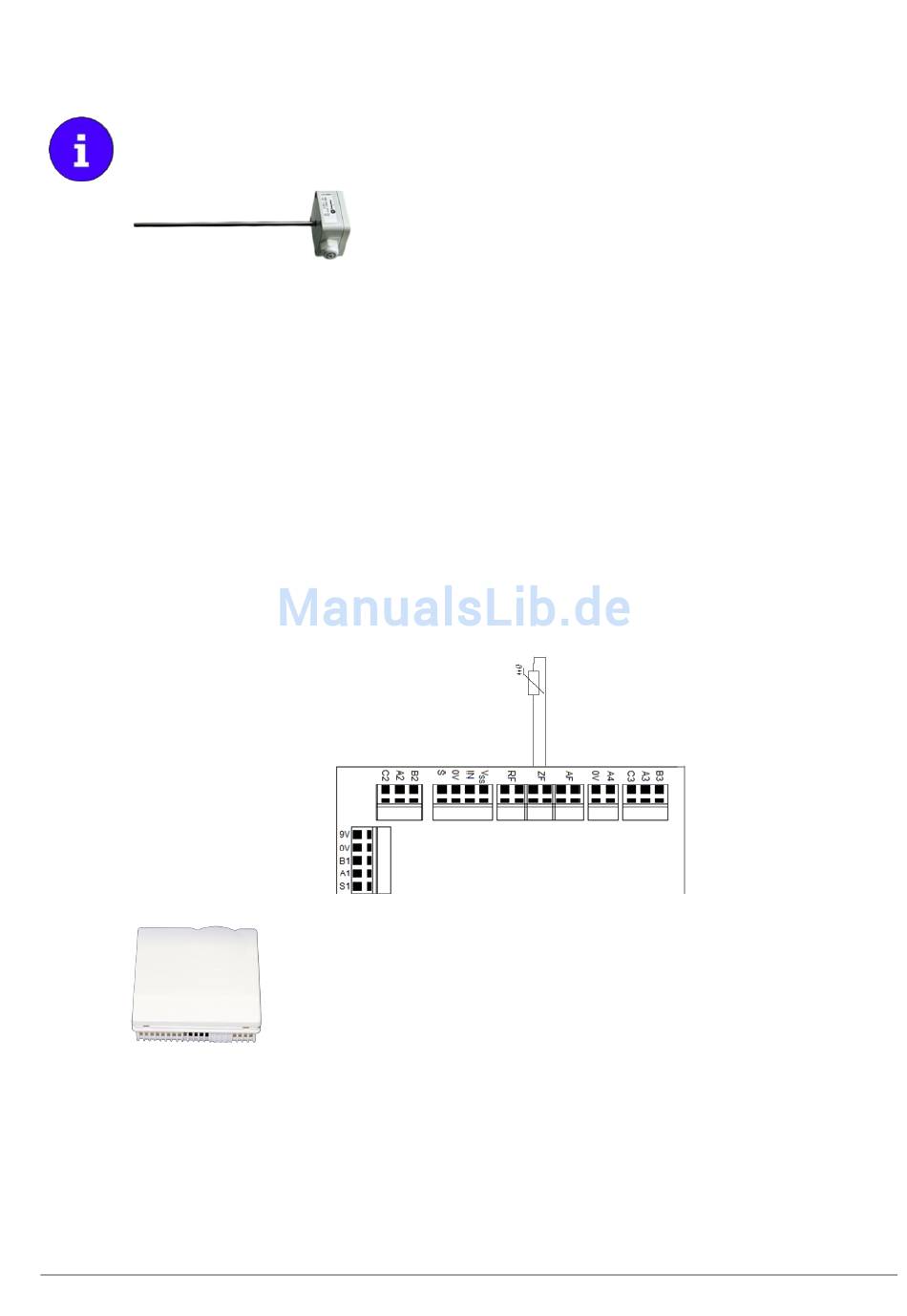

Zulufttemperaturfühler
Der Zulufttemperaturfühler ist als Kanalfühler
ausgeführt und wird an die Klemmen „ZF" (An-
schluss Steuerplatine Nr. 16) angeschlossen. Die
Verdrahtung mit dem Schaltschrank sollte über
eine abgeschirmte Leitung (J-Y(St)Y 4x0,6) er-
folgen. Sollte der Sensor fehlen oder nicht er-
kannt werden, geht die Regelung auf Störung
und das Gerät schaltet aus.
Die Position des Fühlers im Kanal muss so ge-
wählt werden, dass sich der Fühler etwa 2m hin-
ter dem Kanalanschlussstutzen des Geräts
befindet. Außerdem sollte sich der Fühler in ei-
nem geraden Kanalabschnitt befinden und die
Temperatur möglichst zentral im Kanal erfassen.
Abweichungen von dieser Vorgabe können die
Temperaturmessung und damit die Qualität der
Temperaturregelung negativ beeinflussen.
Raumtemperaturfühler
Der Anschluss des Raumtemperaturfühlers ist
optional. Sollte der Fühler an den Klemmen „RF"
(Anschluss Steuerplatine Nr. 15) angeschlossen
sein, wird die Temperaturregelung als Raumtem-
peraturregelung ausgeführt. Für den Fall, dass
kein Raumfühler angeschlossen ist, wird die
Temperaturregelung als Zulufttemperaturrege-
lung ausgeführt. Die Verdrahtung mit dem
Schaltschrank sollte über eine abgeschirmte
Leitung (J-Y(St)Y 4x0,6) erfolgen.
BA060AA0318A3
17
