Der Schirm des Bedienteils muss zusätzlich an
der metallischen Verschraubung am Gerät
aufgelegt werden

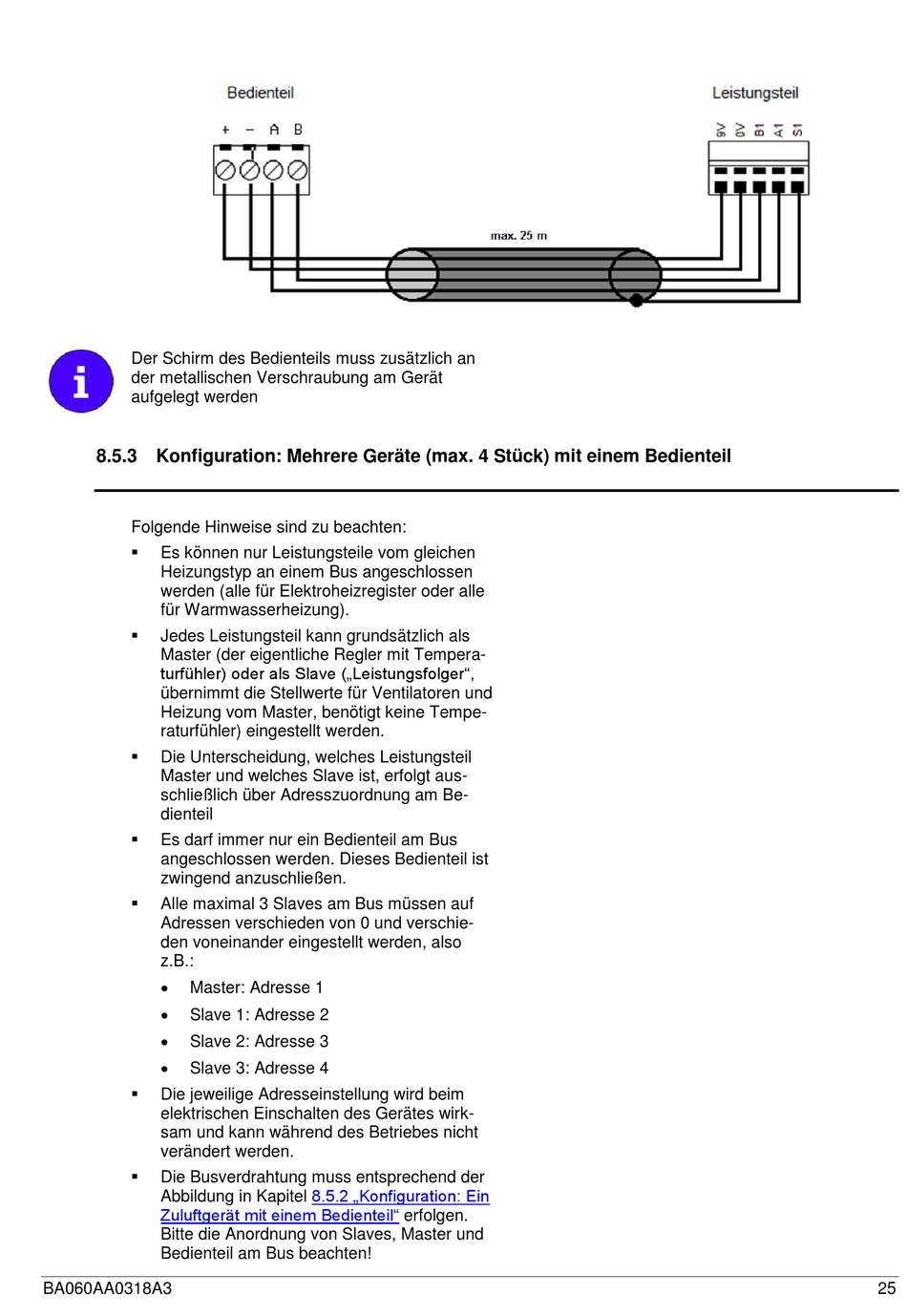

8.5.3 Konfiguration: Mehrere Geräte (max. 4 Stück) mit einem Bedienteil
Folgende Hinweise sind zu beachten:
Es können nur Leistungsteile vom gleichen
Heizungstyp an einem Bus angeschlossen
werden (alle für Elektroheizregister oder alle
für Warmwasserheizung).
Jedes Leistungsteil kann grundsätzlich als
Master (der eigentliche Regler mit Tempera-
turfühler) oder als Slave („Leistungsfolger",
übernimmt die Stellwerte für Ventilatoren und
Heizung vom Master, benötigt keine Tempe-
raturfühler) eingestellt werden.
Die Unterscheidung, welches Leistungsteil
Master und welches Slave ist, erfolgt aus-
schließlich über Adresszuordnung am Be-
dienteil
Es darf immer nur ein Bedienteil am Bus
angeschlossen werden. Dieses Bedienteil ist
zwingend anzuschließen.
Alle maximal 3 Slaves am Bus müssen auf
Adressen verschieden von 0 und verschie-
den voneinander eingestellt werden, also
z.B.:
Master: Adresse 1
Slave 1: Adresse 2
Slave 2: Adresse 3
Slave 3: Adresse 4
Die jeweilige Adresseinstellung wird beim
elektrischen Einschalten des Gerätes wirk-
sam und kann während des Betriebes nicht
verändert werden.
Die Busverdrahtung muss entsprechend der
Abbildung in Kapitel
Zuluftgerät mit einem Bedienteil"
Bitte die Anordnung von Slaves, Master und
Bedienteil am Bus beachten!
BA060AA0318A3
8.5.2 „Konfiguration: Ein
erfolgen.
25
