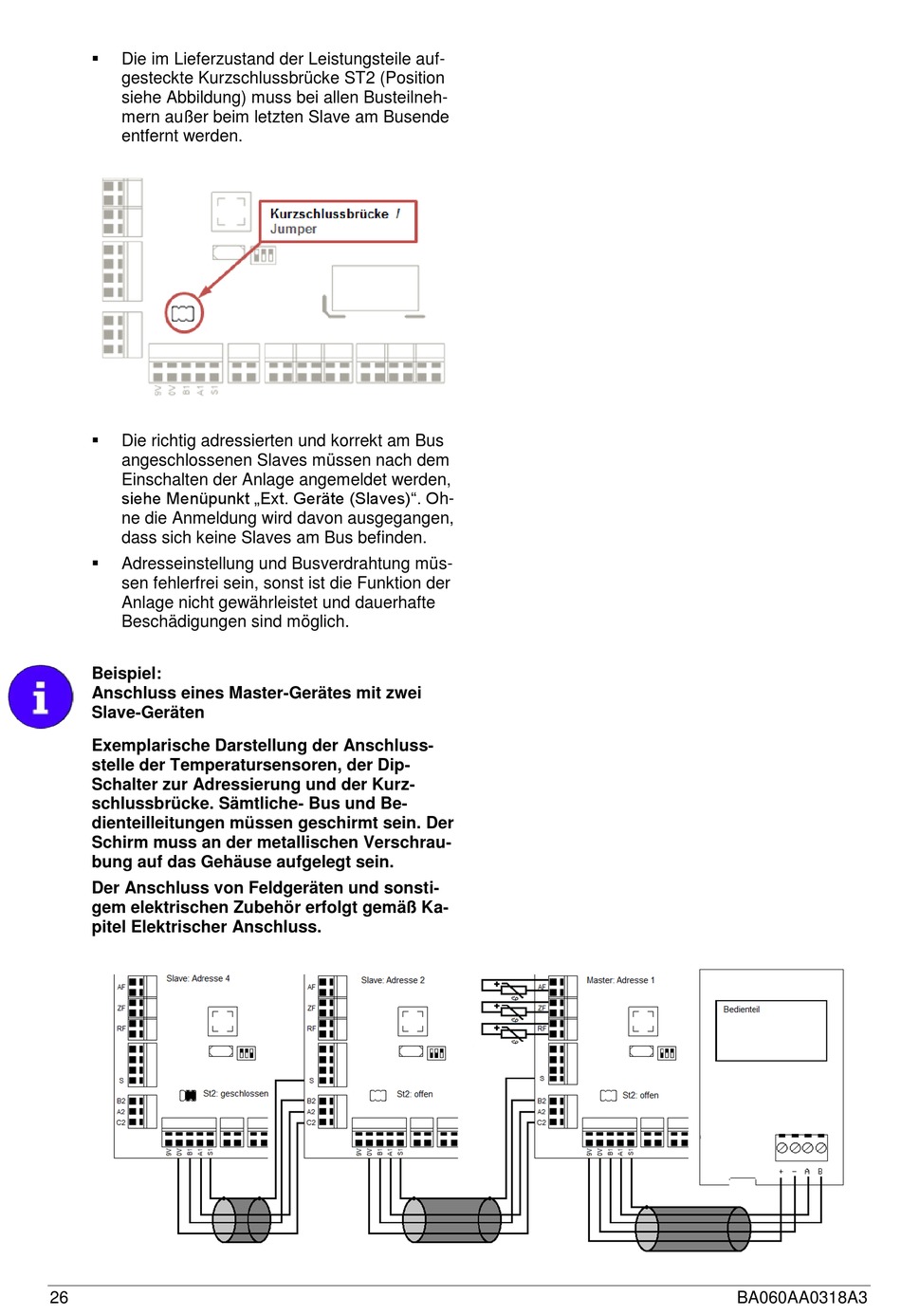

Die im Lieferzustand der Leistungsteile auf-
gesteckte Kurzschlussbrücke ST2 (Position
siehe Abbildung) muss bei allen Busteilneh-
mern außer beim letzten Slave am Busende
entfernt werden.
Die richtig adressierten und korrekt am Bus
angeschlossenen Slaves müssen nach dem
Einschalten der Anlage angemeldet werden,
siehe Menüpunkt „Ext. Geräte (Slaves)". Oh-
ne die Anmeldung wird davon ausgegangen,
dass sich keine Slaves am Bus befinden.
Adresseinstellung und Busverdrahtung müs-
sen fehlerfrei sein, sonst ist die Funktion der
Anlage nicht gewährleistet und dauerhafte
Beschädigungen sind möglich.
Beispiel:
Anschluss eines Master-Gerätes mit zwei
Slave-Geräten
Exemplarische Darstellung der Anschluss-
stelle der Temperatursensoren, der Dip-
Schalter zur Adressierung und der Kurz-
schlussbrücke. Sämtliche- Bus und Be-
dienteilleitungen müssen geschirmt sein. Der
Schirm muss an der metallischen Verschrau-
bung auf das Gehäuse aufgelegt sein.
Der Anschluss von Feldgeräten und sonsti-
gem elektrischen Zubehör erfolgt gemäß Ka-
pitel Elektrischer Anschluss.
