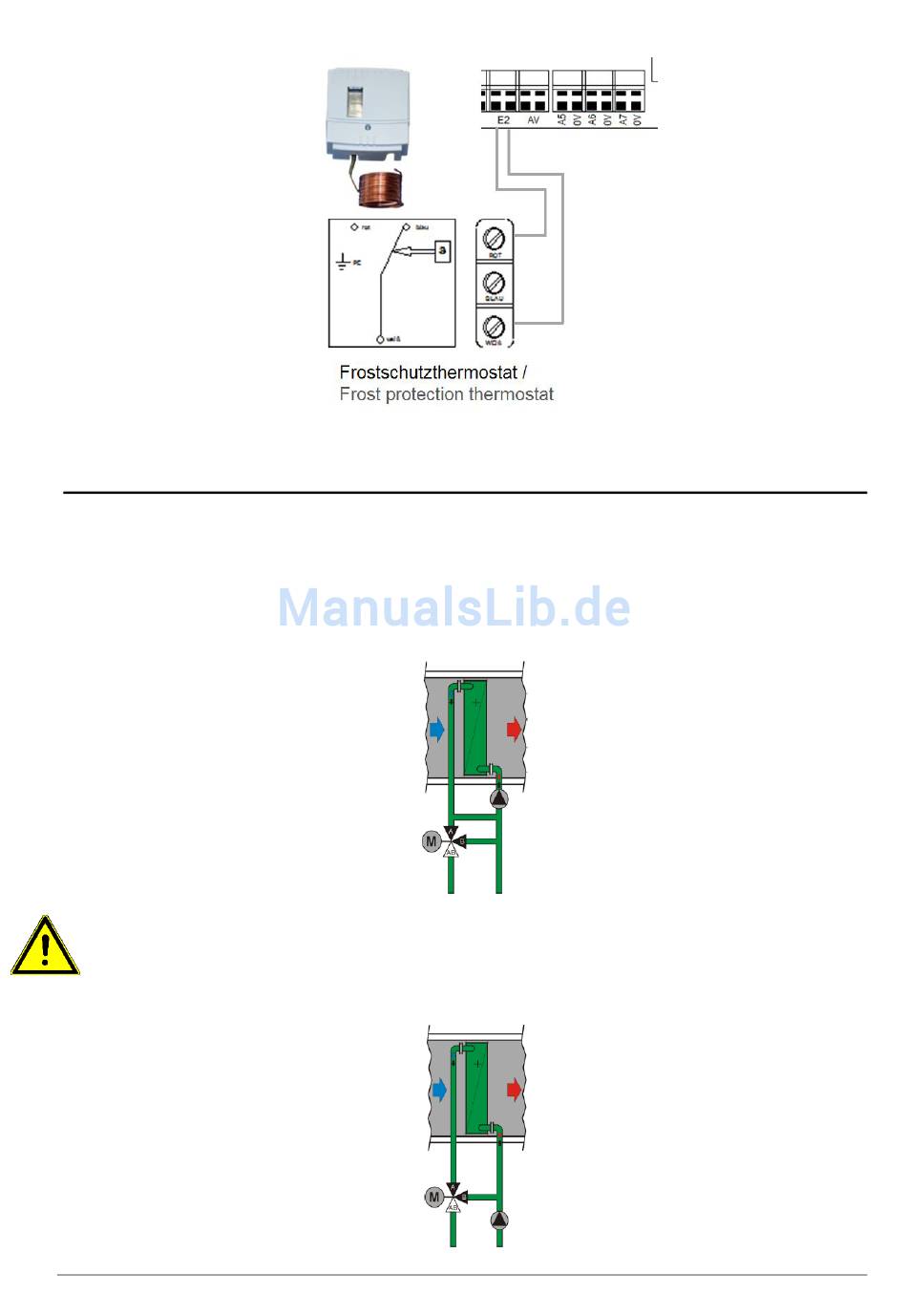

14.3 Schaltplan für hydraulische Schaltungen
Die zum Anschluss eines Lamellenwärmetau-
schers verwendete hydraulische Schaltung ist
abhängig vom vorhandenen Rohrnetz und der
möglichen Regelungsstrategien. Grundsätzlich
sind die folgenden hydraulischen Schaltungen
realisierbar:
Einspritzschaltung
Die Leistungsregelung des Wärmetau-
schers erfolgt durch die Änderung der
Vorlauftemperatur. Der Massenstrom des
Mediums (Wasser oder Wasser/Glykol) ist
im Primär- und im Verbraucherkreis kon-
stant. Grundsätzlich ist eine gegenseitige
Beeinflussung der Regelkreise nicht mög-
lich.
Grundsätzlich empfehlen wir die Einspritz-
schaltung. Nur mit der Einspritzschaltung
wird ein einwandfreier Regelungsbetrieb ge-
währleistet!
Umlenkschaltung
Die Leistungsregelung des Wärmetau-
schers erfolgt hier über die Änderung des
Massenstroms des Mediums (Wasser
oder Wasser/Glykol). Der Massenstrom
ist im Verbraucherkreis variabel, im Pri-
märkreis konstant. Es liegen annähernd
konstante Druckverhältnisse im Rohrnetz
vor, so dass eine gegenseitige Beeinflus-
sung der Regelkreise im Normalfall nicht
zu erwarten ist.
52
BA060AA0318A3
