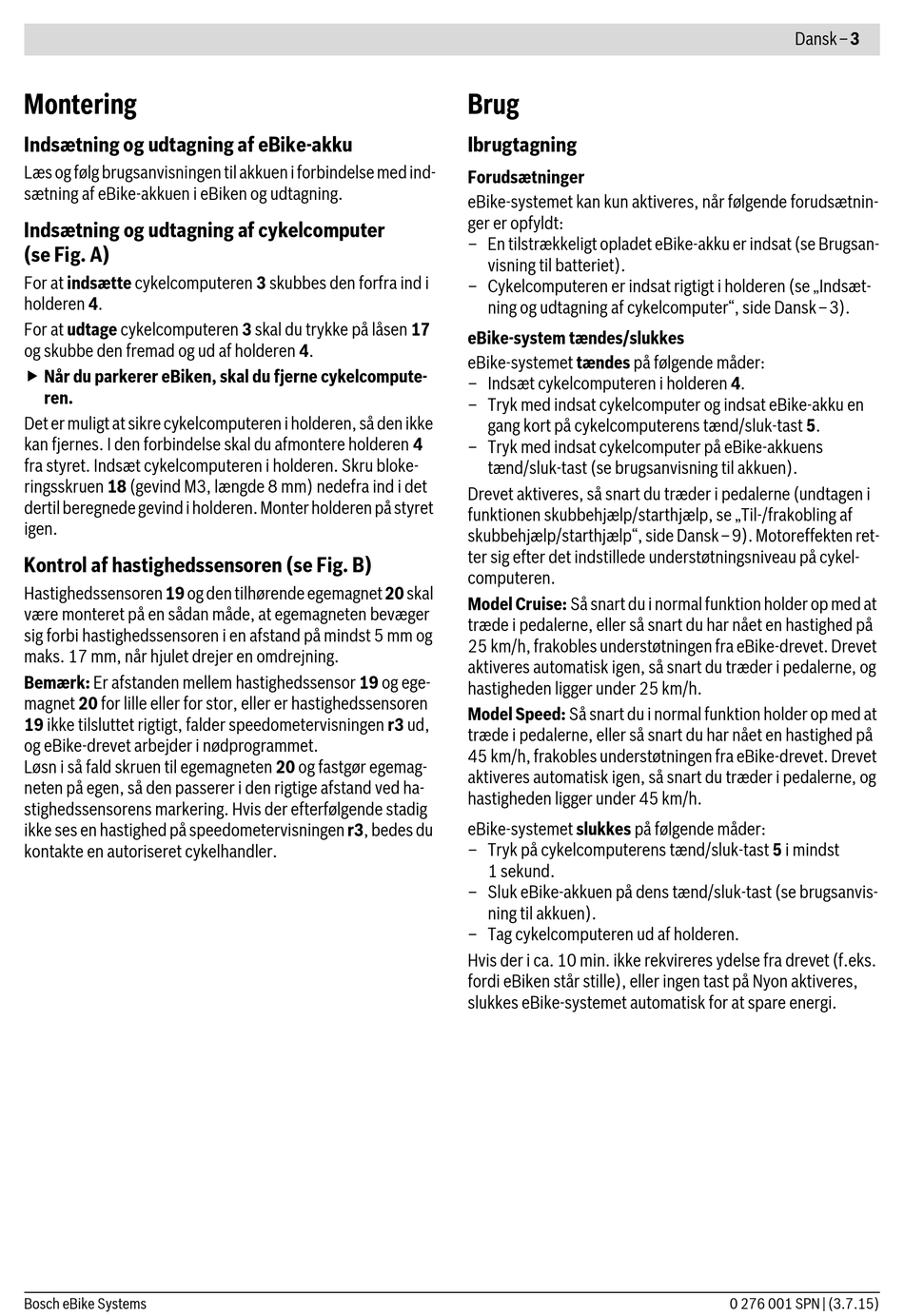

Bosch Performance Line Originalbetriebsanleitung Seite 171

Montering
Indsætning og udtagning af eBike-akku
Læs og følg brugsanvisningen til akkuen i forbindelse med ind-
sætning af eBike-akkuen i eBiken og udtagning.
Indsætning og udtagning af cykelcomputer
(se Fig. A)
For at indsætte cykelcomputeren 3 skubbes den forfra ind i
holderen 4.
For at udtage cykelcomputeren 3 skal du trykke på låsen 17
og skubbe den fremad og ud af holderen 4.
 Når du parkerer eBiken, skal du fjerne cykelcompute-
ren.
Det er muligt at sikre cykelcomputeren i holderen, så den ikke
kan fjernes. I den forbindelse skal du afmontere holderen 4
fra styret. Indsæt cykelcomputeren i holderen. Skru bloke-
ringsskruen 18 (gevind M3, længde 8 mm) nedefra ind i det
dertil beregnede gevind i holderen. Monter holderen på styret
igen.
Kontrol af hastighedssensoren (se Fig. B)
Hastighedssensoren 19 og den tilhørende egemagnet 20 skal
være monteret på en sådan måde, at egemagneten bevæger
sig forbi hastighedssensoren i en afstand på mindst 5 mm og
maks. 17 mm, når hjulet drejer en omdrejning.
Bemærk: Er afstanden mellem hastighedssensor 19 og ege-
magnet 20 for lille eller for stor, eller er hastighedssensoren
19 ikke tilsluttet rigtigt, falder speedometervisningen r3 ud,
og eBike-drevet arbejder i nødprogrammet.
Løsn i så fald skruen til egemagneten 20 og fastgør egemag-
neten på egen, så den passerer i den rigtige afstand ved ha-
stighedssensorens markering. Hvis der efterfølgende stadig
ikke ses en hastighed på speedometervisningen r3, bedes du
kontakte en autoriseret cykelhandler.
Bosch eBike Systems
Brug
Ibrugtagning
Forudsætninger
eBike-systemet kan kun aktiveres, når følgende forudsætnin-
ger er opfyldt:
– En tilstrækkeligt opladet eBike-akku er indsat (se Brugsan-
visning til batteriet).
– Cykelcomputeren er indsat rigtigt i holderen (se „Indsæt-
ning og udtagning af cykelcomputer", side Dansk–3).
eBike-system tændes/slukkes
eBike-systemet tændes på følgende måder:
– Indsæt cykelcomputeren i holderen 4.
– Tryk med indsat cykelcomputer og indsat eBike-akku en
gang kort på cykelcomputerens tænd/sluk-tast 5.
– Tryk med indsat cykelcomputer på eBike-akkuens
tænd/sluk-tast (se brugsanvisning til akkuen).
Drevet aktiveres, så snart du træder i pedalerne (undtagen i
funktionen skubbehjælp/starthjælp, se „Til-/frakobling af
skubbehjælp/starthjælp", side Dansk–9). Motoreffekten ret-
ter sig efter det indstillede understøtningsniveau på cykel-
computeren.
Model Cruise: Så snart du i normal funktion holder op med at
træde i pedalerne, eller så snart du har nået en hastighed på
25 km/h, frakobles understøtningen fra eBike-drevet. Drevet
aktiveres automatisk igen, så snart du træder i pedalerne, og
hastigheden ligger under 25 km/h.
Model Speed: Så snart du i normal funktion holder op med at
træde i pedalerne, eller så snart du har nået en hastighed på
45 km/h, frakobles understøtningen fra eBike-drevet. Drevet
aktiveres automatisk igen, så snart du træder i pedalerne, og
hastigheden ligger under 45 km/h.
eBike-systemet slukkes på følgende måder:
– Tryk på cykelcomputerens tænd/sluk-tast 5 i mindst
1 sekund.
– Sluk eBike-akkuen på dens tænd/sluk-tast (se brugsanvis-
ning til akkuen).
– Tag cykelcomputeren ud af holderen.
Hvis der i ca. 10 min. ikke rekvireres ydelse fra drevet (f.eks.
fordi eBiken står stille), eller ingen tast på Nyon aktiveres,
slukkes eBike-systemet automatisk for at spare energi.
Dansk–3
0 276 001 SPN | (3.7.15)
