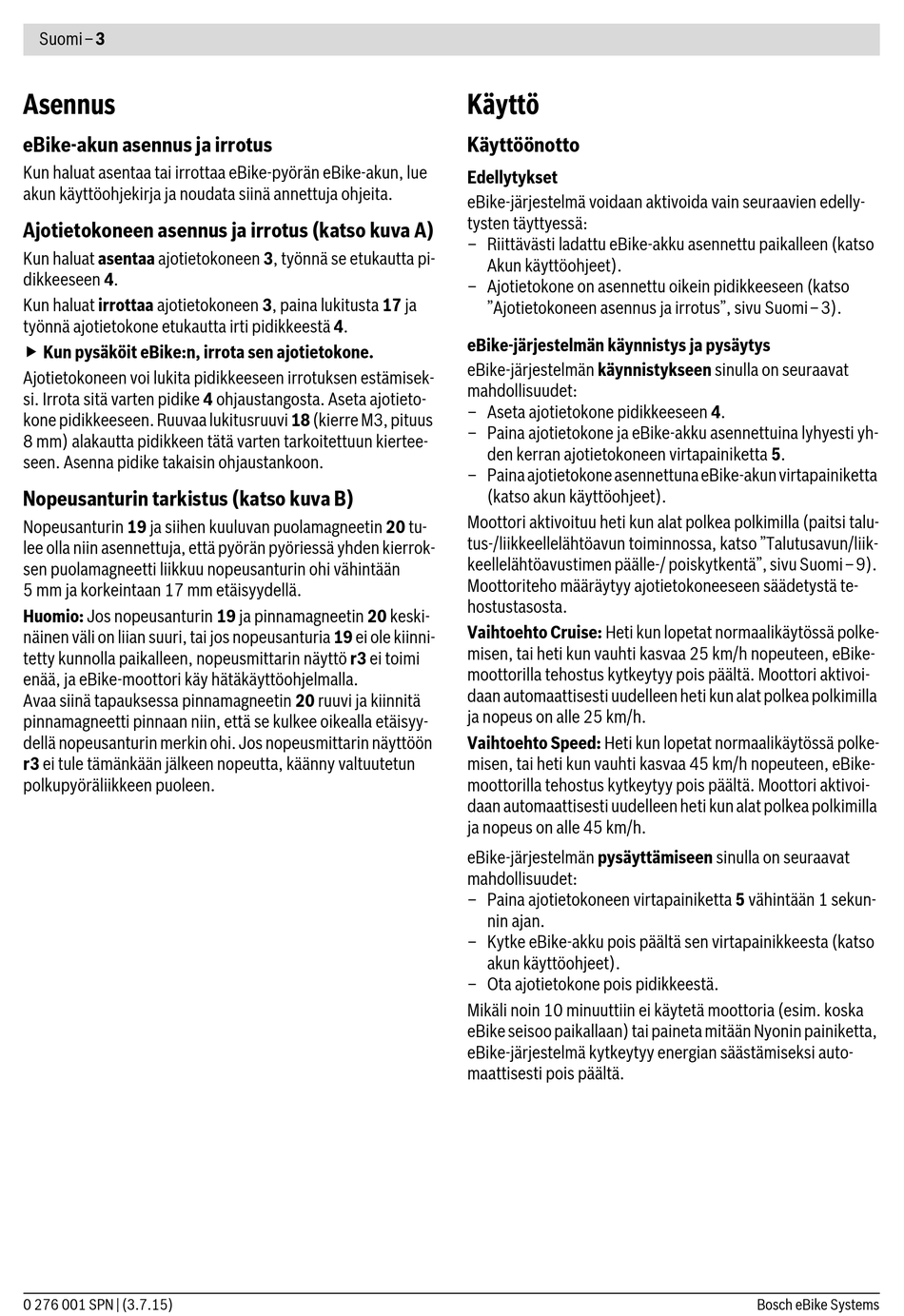

Suomi–3
Asennus
eBike-akun asennus ja irrotus
Kun haluat asentaa tai irrottaa eBike-pyörän eBike-akun, lue
akun käyttöohjekirja ja noudata siinä annettuja ohjeita.
Ajotietokoneen asennus ja irrotus (katso kuva A)
Kun haluat asentaa ajotietokoneen 3, työnnä se etukautta pi-
dikkeeseen 4.
Kun haluat irrottaa ajotietokoneen 3, paina lukitusta 17 ja
työnnä ajotietokone etukautta irti pidikkeestä 4.
 Kun pysäköit eBike:n, irrota sen ajotietokone.
Ajotietokoneen voi lukita pidikkeeseen irrotuksen estämisek-
si. Irrota sitä varten pidike 4 ohjaustangosta. Aseta ajotieto-
kone pidikkeeseen. Ruuvaa lukitusruuvi 18 (kierre M3, pituus
8 mm) alakautta pidikkeen tätä varten tarkoitettuun kiertee-
seen. Asenna pidike takaisin ohjaustankoon.
Nopeusanturin tarkistus (katso kuva B)
Nopeusanturin 19 ja siihen kuuluvan puolamagneetin 20 tu-
lee olla niin asennettuja, että pyörän pyöriessä yhden kierrok-
sen puolamagneetti liikkuu nopeusanturin ohi vähintään
5 mm ja korkeintaan 17 mm etäisyydellä.
Huomio: Jos nopeusanturin 19 ja pinnamagneetin 20 keski-
näinen väli on liian suuri, tai jos nopeusanturia 19 ei ole kiinni-
tetty kunnolla paikalleen, nopeusmittarin näyttö r3 ei toimi
enää, ja eBike-moottori käy hätäkäyttöohjelmalla.
Avaa siinä tapauksessa pinnamagneetin 20 ruuvi ja kiinnitä
pinnamagneetti pinnaan niin, että se kulkee oikealla etäisyy-
dellä nopeusanturin merkin ohi. Jos nopeusmittarin näyttöön
r3 ei tule tämänkään jälkeen nopeutta, käänny valtuutetun
polkupyöräliikkeen puoleen.
0 276 001 SPN | (3.7.15)
Käyttö
Käyttöönotto
Edellytykset
eBike-järjestelmä voidaan aktivoida vain seuraavien edelly-
tysten täyttyessä:
– Riittävästi ladattu eBike-akku asennettu paikalleen (katso
Akun käyttöohjeet).
– Ajotietokone on asennettu oikein pidikkeeseen (katso
"Ajotietokoneen asennus ja irrotus", sivu Suomi–3).
eBike-järjestelmän käynnistys ja pysäytys
eBike-järjestelmän käynnistykseen sinulla on seuraavat
mahdollisuudet:
– Aseta ajotietokone pidikkeeseen 4.
– Paina ajotietokone ja eBike-akku asennettuina lyhyesti yh-
den kerran ajotietokoneen virtapainiketta 5.
– Paina ajotietokone asennettuna eBike-akun virtapainiketta
(katso akun käyttöohjeet).
Moottori aktivoituu heti kun alat polkea polkimilla (paitsi talu-
tus-/liikkeellelähtöavun toiminnossa, katso "Talutusavun/liik-
keellelähtöavustimen päälle-/ poiskytkentä", sivu Suomi–9).
Moottoriteho määräytyy ajotietokoneeseen säädetystä te-
hostustasosta.
Vaihtoehto Cruise: Heti kun lopetat normaalikäytössä polke-
misen, tai heti kun vauhti kasvaa 25 km/h nopeuteen, eBike-
moottorilla tehostus kytkeytyy pois päältä. Moottori aktivoi-
daan automaattisesti uudelleen heti kun alat polkea polkimilla
ja nopeus on alle 25 km/h.
Vaihtoehto Speed: Heti kun lopetat normaalikäytössä polke-
misen, tai heti kun vauhti kasvaa 45 km/h nopeuteen, eBike-
moottorilla tehostus kytkeytyy pois päältä. Moottori aktivoi-
daan automaattisesti uudelleen heti kun alat polkea polkimilla
ja nopeus on alle 45 km/h.
eBike-järjestelmän pysäyttämiseen sinulla on seuraavat
mahdollisuudet:
– Paina ajotietokoneen virtapainiketta 5 vähintään 1 sekun-
nin ajan.
– Kytke eBike-akku pois päältä sen virtapainikkeesta (katso
akun käyttöohjeet).
– Ota ajotietokone pois pidikkeestä.
Mikäli noin 10 minuuttiin ei käytetä moottoria (esim. koska
eBike seisoo paikallaan) tai paineta mitään Nyonin painiketta,
eBike-järjestelmä kytkeytyy energian säästämiseksi auto-
maattisesti pois päältä.
