Geberanschluß "Resolver - RGB Elektronika STROMAG ADC 075.3 Betriebsanleitung

Servoverstärker / Servoamplifier AD_...3
Nr./No. 181-- 00325

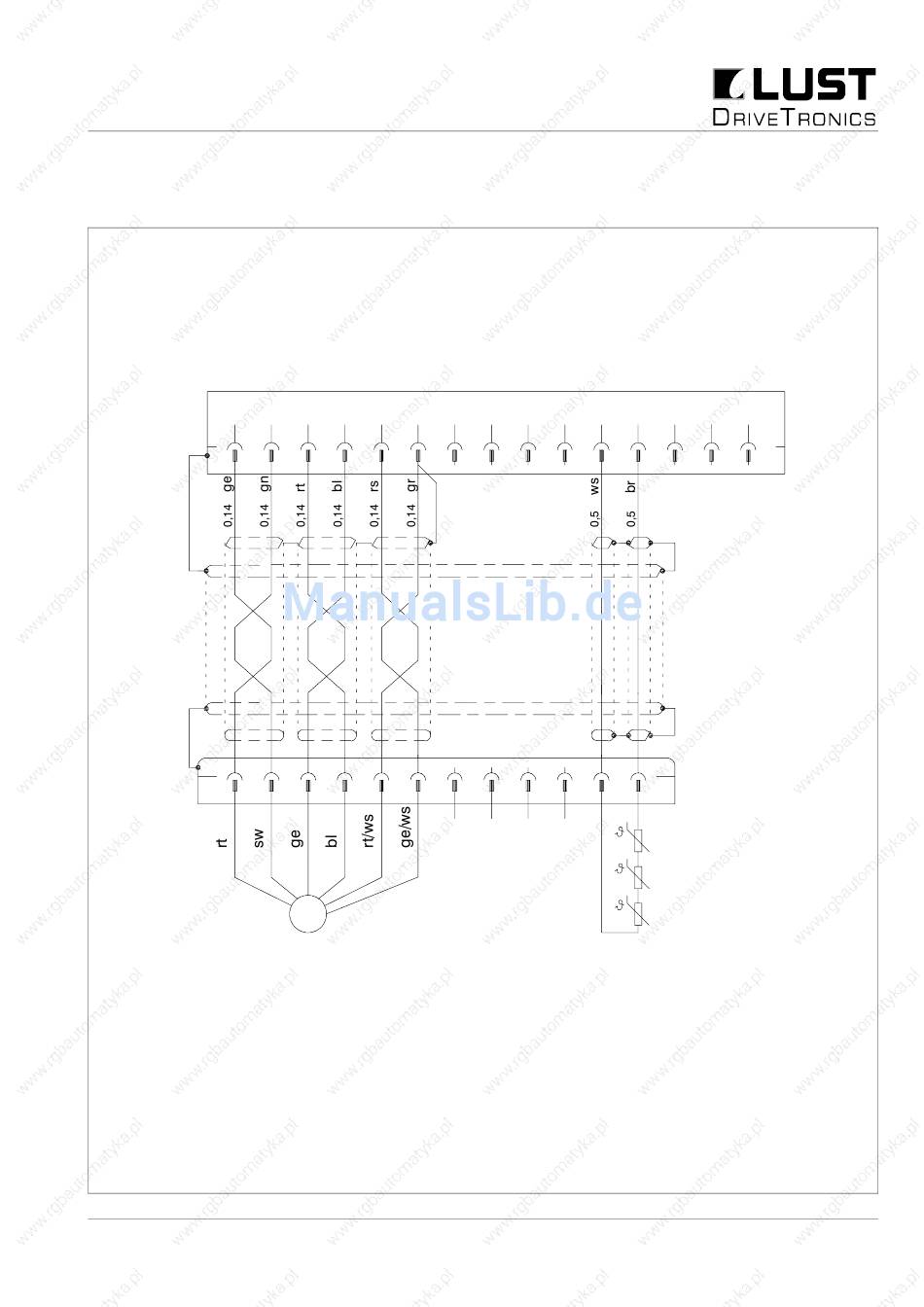

6.2.2 Geberanschluß "Resolver"
(z.B. Motoren FLP , FOP)
X11
1
1
cos
S1 S3
Resolver 2polig/2--- poles
Anschluß für Tamagawa--- Resolver Typ:
Connection for Tamagawa--- Resolver Type:
TS 2620 N51 E11
TS 2640 N321 E64
GND
2 3 4 9 7
2 3 4 6 7
sin
n.c.
S2 S4 R1 R2
R
20
6.2.2 Encoder connection "Resolver"
(e.g. Motors FLP , FOP)
GND
5 6 8 10 14
5 8 9 10 11
n.c. n.c. n.c.
Kaltleiter
im Motor
Posistor
in the motor
15 11 12 13
SUB--- D 15polig
Anschlußgruppe
Connection assy
180 251143--- 000
12 poliger
Steckverbinder
am Motor
12
12--- poles plug --- tye
connector at the motor
DD--- _185641
Datum / Date 04.2002
