Servoverstärker / Servoamplifier AD_...3
Nr./No. 181-- 00325
6 Elektrische Anschlüsse
Alle elektrischen Anschlüsse erfolgen frontseitig
6.1 Leistungsanschlüsse
Die Leitungen sind für max. Umgebungstemperatur
und Motornennstrom (⇒ Dauerstrom) gem. den örtli-
chen Vorschriften (VDE 0100, VDE 0113 etc.) auszule-
gen.
6.1.2 Zwischenkreisversorgung
Die Geräte werden über den Gleichspannungszwi---
schenkreis aus den Versorgungsmodulen AEB oder
AER gespeist.
Der Anschluß erfolgt über die mitgelieferten Schienen
an
L+, L--
6.1.3 Motoranschluß
Der Motoranschluß erfolgt über die Klemmen
U, V, W
Die Phasenreihenfolge ist unbedingt zu beachten.
6.1.4 Aufbau und Anordnung der Leistungsan--
schlüsse

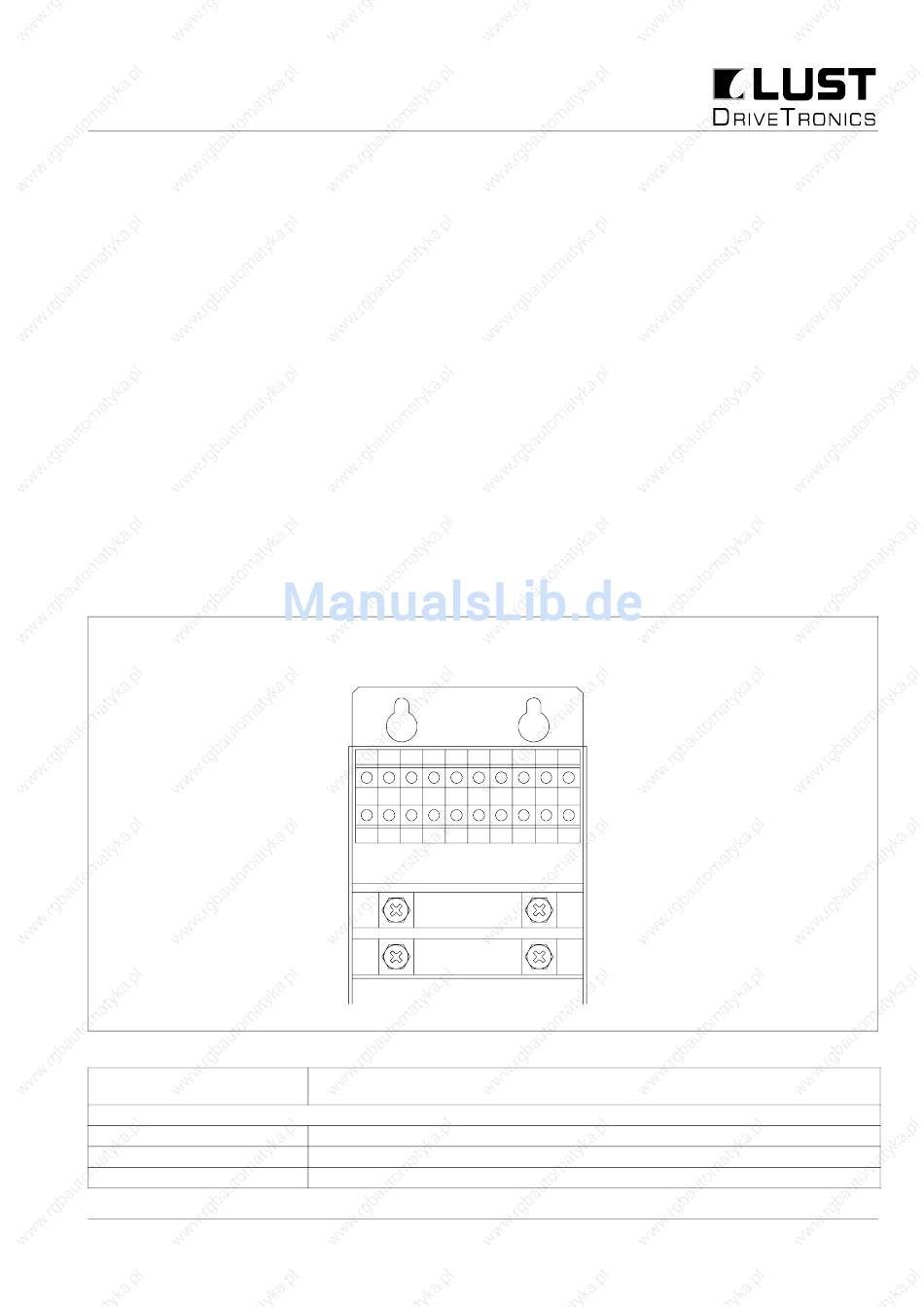

Leistungsklemmen unter der Klemmenabdeckung / Power terminals under terminal cover
Zwischenkreisverschienung
DC link bars (L+/L---)
Netzanschluß/Reihenklemme --- Mains connection/modular terminal block
ADC 012
ADC 018
ADC 038 --- 055
PE
U
V
L+
AD....
L---
Kombischrauben M6 (Sechskantschraube mit unverlierbarer Schraube)
M6 combination bolts (hexagon---head bolt with captive washer)
2
Max. 2,5 mm
2
Max. 4 mm
2
Max. 25 mm
starr/ rigid; 16 mm
18
6 Electrical connections
All electrical connections are made from the front
6.1 Power connections
The cables have to be designed for max. ambient tepe-
rature and motor nominal current (⇒ permanent cur-
rent) as per the local regulations (VDE 0100, VDE 0113
etc.)
6.1.2 Intermediate circuit supply
The units are fed from the supply modules AEB or AER
through the direct voltage intermediate circuit.
The connection is made through the also supplied bars
to
L+, L--
6.1.3 Motor connection
The motor connection is made through the terminals
U, V, W
It is absolutely necessary to adhere to the phase se-
quence.
6.1.4 Construction and arrangement of the power
connections
W
PE
L+
L---
2
flexibel/flexible
DD1_85342V
Datum / Date 04.2002
