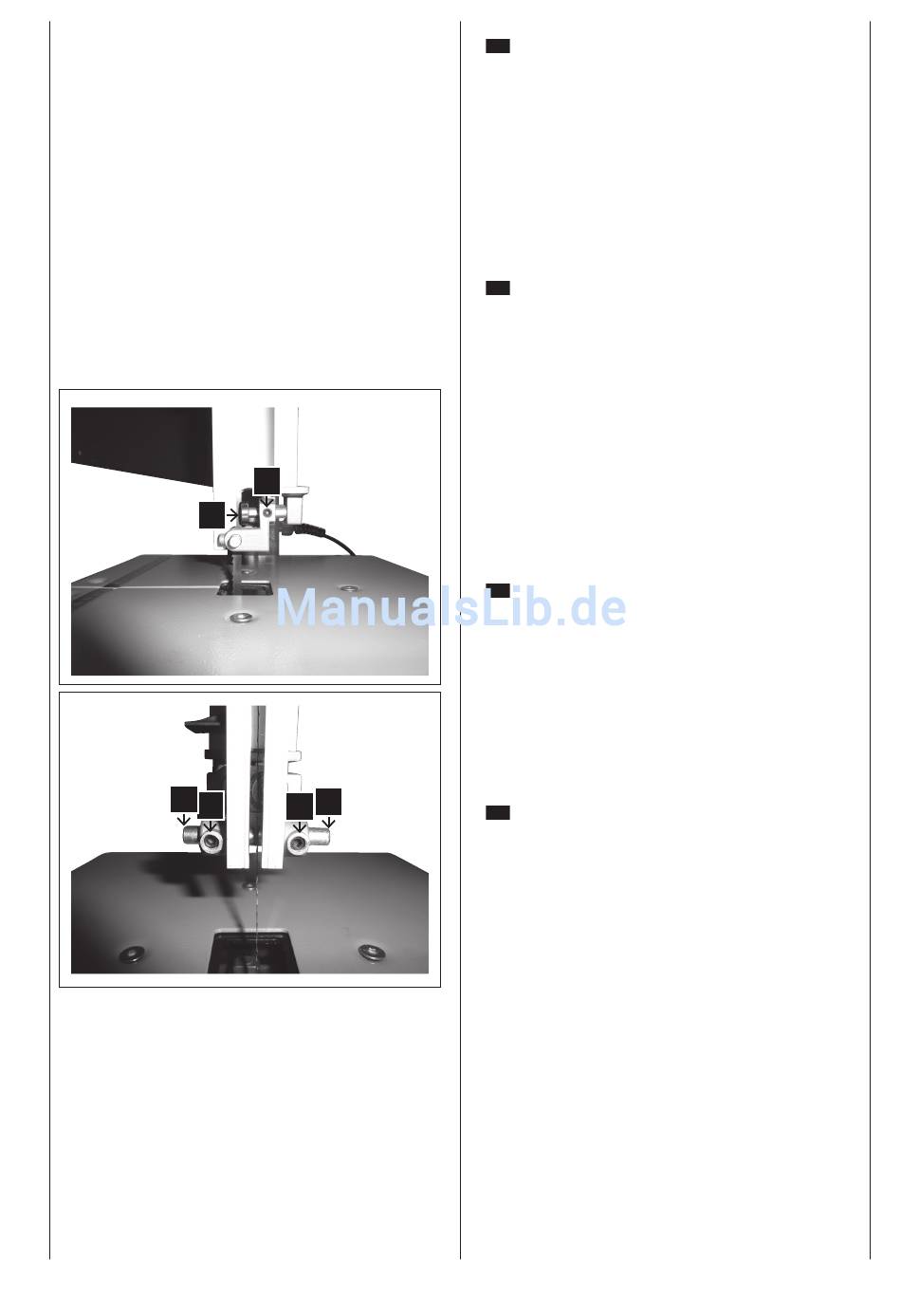

fig. 9
51
fig. 10
53
52
54
50
53
52
fugA dellA guidA superiore del nAstro
La guida superiore del nastro è costituita da:
• un cuscinetto a spinta (sostiene il nastro della sega
dal lato posteriore) e
• due candele (danno un sostegno laterale).
Il cuscinetto e le candele devono essere regolate dopo
ogni cambio del nastro o della traiettoria
Attenzione:
Controlli regolarmente lo stato d'usura di tutti i cuscinet-
ti. In caso di necessità sostituisca entrambe le candele
contemporaneamente.
regolAZione del cuscinetto di spintA fig. 9
In caso di necessità orienti il nastro della sega e lo strin-
ga.
1
Allenti la vite di serraggio del cuscinetto di spinta
(50).
2 Regoli la posizione del cuscinetto di spinta (51). (Dis-
tanza tra il cuscinetto e il nastro della sega = 0,5
mm). Quando si gira la lama della sega con la mano
non si può più toccare il cuscinetto.
3 Avviti la vite di serraggio del cuscinetto di spinta (50).
regolAZione delle cAndele
1 Allenti le viti (52).
2
Spinga insieme le candele (53) (contro il nastro della
sega).
3 Giri più volte il nastro della sega in senso orario con
la mano per portare le candele nella giusta posizione
(entrambe le candele dovrebbero toccare leggermente
il nastro della sega).
4 Avviti nuovamente le viti (52).
fugA dellA guidA inferiore del nAstro dellA
segA
La guida inferiore del nastro della sega è composta da:
• un cuscinetto a spinta (sostiene la lama della sega dal
lato posteriore) e
• due candele (danno un sostegno laterale).
Il cuscinetto e le candele devono essere regolate dopo
ogni cambio del nastro o della traiettoria.
Attenzione:
Controlli regolarmente lo stato d'usura di tutti i cuscinet-
ti. In caso di necessità sostituisca entrambe le candele
contemporaneamente.
fig. 10
