trasporto
La macchina può essere esclusivamente rialzata su un
telaio o su un tavolo d'appoggio, per essere poi traspor-
tata. In fase di trasporto non sollevarla mai sui dispositivi
di protezione, sulle manopole di regolazione o sul tavolo
da sega.
Durante il trasporto il dispositivo di protezione del nastro
della sega deve essere rivolto verso il basso e trovarsi vi-
cino al tavolo.
non sollevarla mai sul tavolo!
Staccare la macchina dalla rete elettrica durante il tras-
porto.
descriZione dellA mAcchinA
Grazie alla sua costruzione ben realizzata, la macchina
può essere applicata in modo versatile nell'ambito delle
officine per la lavorazione del legno e delle materie plas-
tiche. La ruota del nastro superiore ed inferiore è rico-
perta da una robusta ed adeguata protezione, oltre che
da un coperchio mobile del corpo macchina. La parte che
non taglia dei nastri della sega sul piano di tavolo è co-
perta da un dispositivo di protezione fissato alla guida del
nastro della sega, che è a sua volta assicurato dal robusto
e adeguato dispositivo di sicurezza della ruota del nas-
tro superiore contro le aperture involontarie. La parte che
non taglia del nastro della sega sotto il piano di tavolo è
coperta da una protezione robusta ed adeguata.
L'area di rotazione del tavolo da -5° a +45° permette di-
verse possibilità di taglio, per esempio:
• sezioni longitudinali
• sezioni trasversali
• tagli obliqui
• tagli arcuati ed irregolari
• tagli per giunzioni a coda di rondine e caviglie
• tagli a coltello per legni a testa quadra
Faccia attenzione anche alle indicazioni sul lavoro pre-
senti all'interno delle istruzioni per l'uso.
montaggio
AttreZZi per il montAggio
1 chiave a bocca SW 10/13
1 chiave a forcella esagonale SW 3
1 chiave a forcella esagonale SW 4
Per motivi tecnici legati all'imballaggio il piano del tavolo
e l'angolo di fissaggio non sono montati.
montAggio del piAno di tAVolo

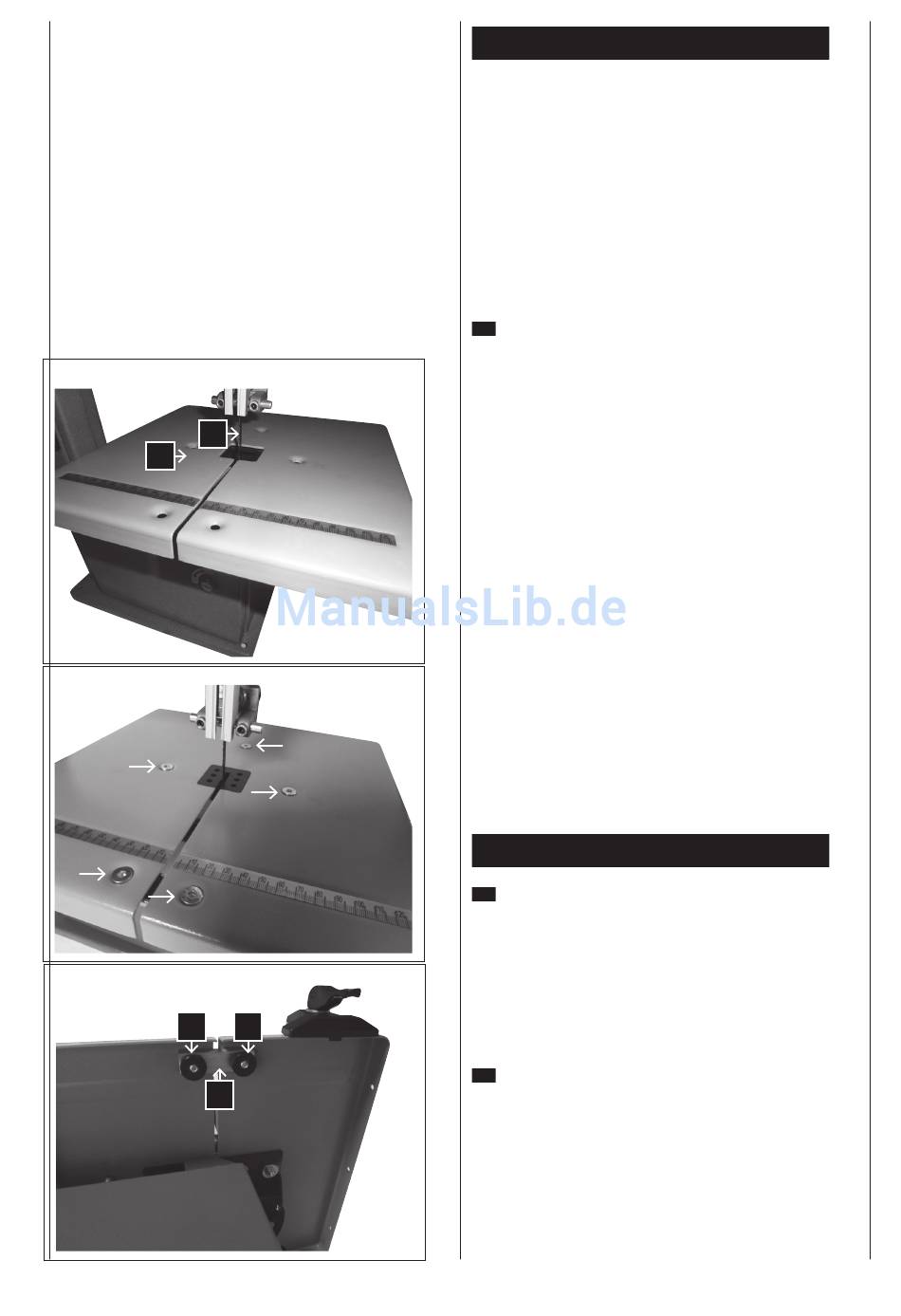

1 Porti il piano di tavolo (A) sulla lama per sega a nastro
(B) e lo appoggi sulla piastra girevole
2 Fissi il tavolo con 3 viti a testa svasata M6x16, 3
rondelle e 3 dadi esagonali M6. Stringere leggermente
le viti con la mano
3 Fissi il rinforzo a U (C) con 2 viti a testa svasata
M6x16 e 2 dadi zigrinati (D) sul lato anteriore del
banco da sega.
fig. 1,2,3
Fig.1
Fig.2
Fig.3
