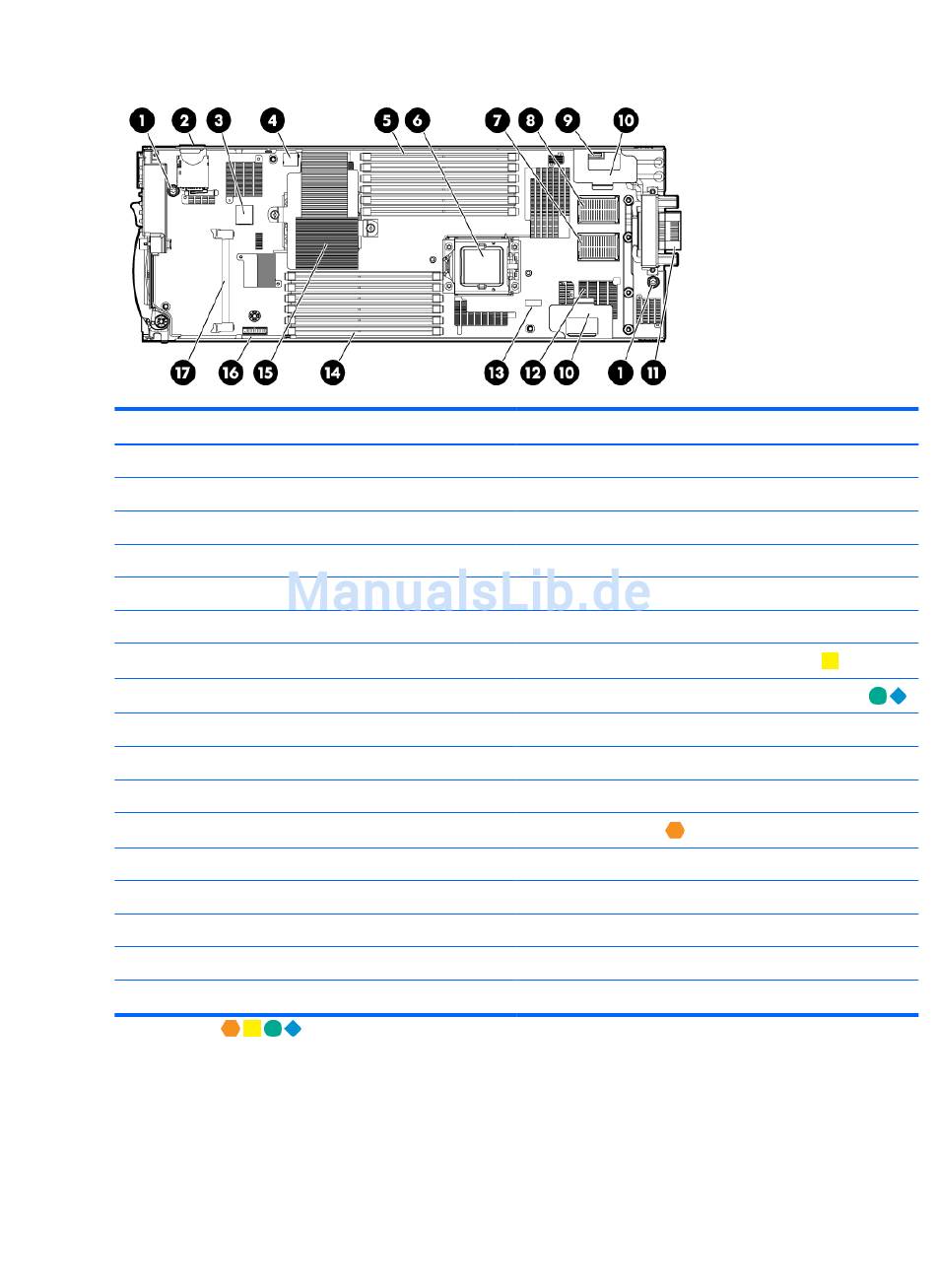

Systemplatinenkomponenten

Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Die Symbole
HP ProLiant BL460c G6 Server Blade Installationsanleitungen
Sie in den
sind.
Definitionen der Mezzanine-Anschlüsse
Ein PCIe x8 Mezzanine-Anschluss unterstützt x16-Karten bei bis zu x8-Geschwindigkeiten.
DEWW
entsprechen den Symbolen an den Verbindungsmoduleinschüben. Weitere Informationen finden
Beschreibung
Systemplatinen-Rändelschrauben (2)
SD-Kartensteckplatz
Interner USB-Anschluss
Anschluss für die Festplattenrückwand
DIMM-Steckplätze von Prozessor 2 (6)
Prozessorsockel 2
Mezzanine-Anschluss 1 (nur Typ I Mezzanine)
Mezzanine-Anschluss 2 (Typ I oder Typ II Mezzanine)
Systembatterie/-akku
Akkufach
Gehäuse-Anschluss
Eingebettete NICs (2)
Systemwartungsschalter
DIMM-Steckplätze von Prozessor 1 (6)
Prozessorsockel 1 (belegt)
TPM-Anschluss
Cache-Modul-Anschluss
, die im Lieferumfang des Server Blade enthalten
Systemplatinenkomponenten 5
