Hafele 981.01.125 Montageanleitung

Montageanleitung
Installation instructions
Türschloss

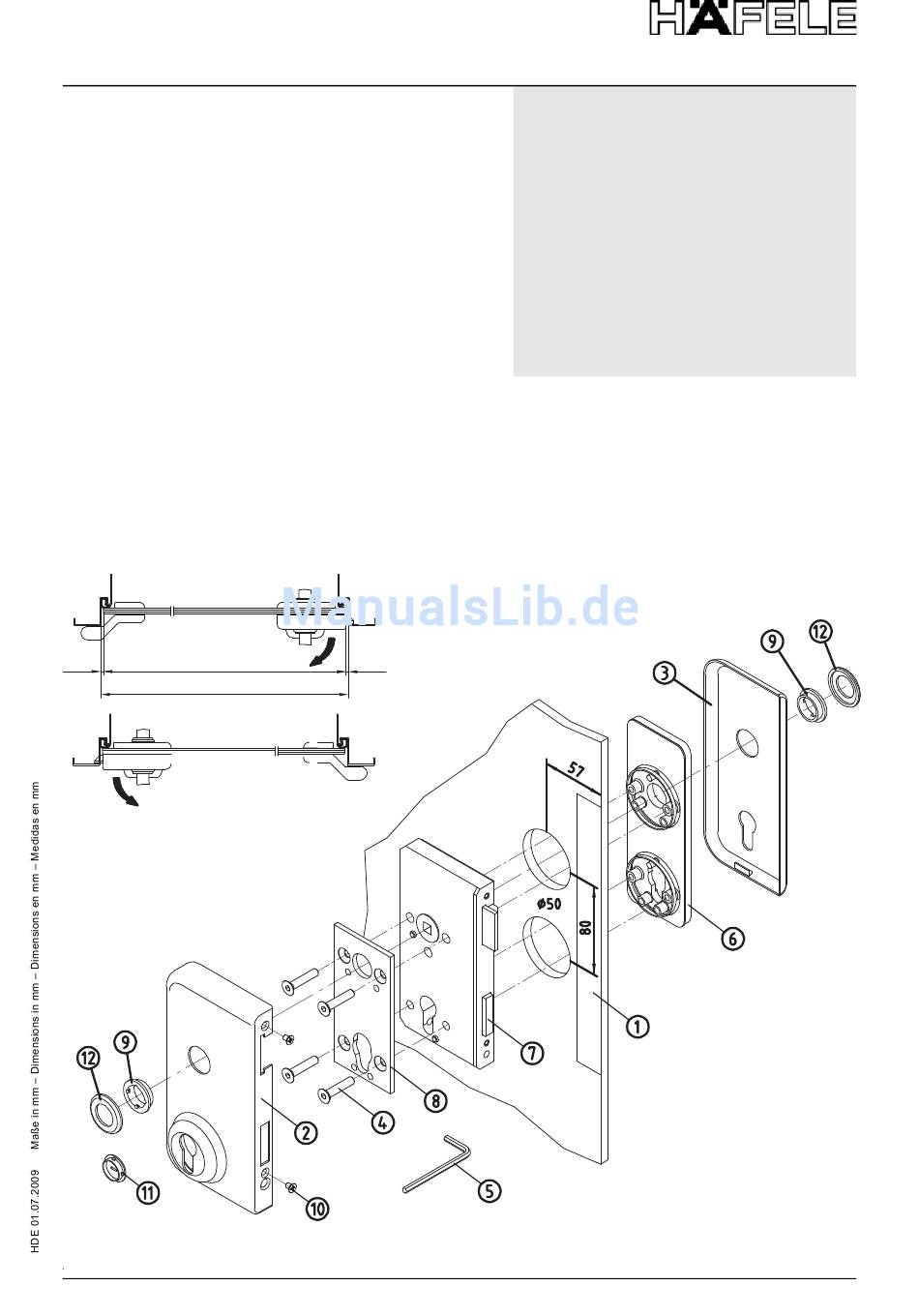

1. Selbstklebenden Farbstreifen (1) bündig mit der Glasfaser
schlossseitig auf das Glas kleben.
2. Schlosskappen (2) und (3) abnehmen und Schloss durch lösen der
Senkschrauben M6x30 (4) demontieren. Innensechskantschlüssel
SW4 (5) beiliegend.
3. Gegenplatte (6) durch die Glasbohrungen stecken und mit
Schlosskörper (7) arretieren.
4. Klemmplatte (8) mit Schlosskörper (7) arretieren und mittels Senk-
schrauben M6x30 (4) mit Gegenplatte (6) fest verschrauben.
Dabei Schlosskörper endgültig ausrichten.
5. Schlosskappe (2) mittels Drückerführung (9) und Senkschrauben
M4x6 (10) mit Klemmplatte (8) bzw. Schlosskörper (7) verschrau-
ben. Für die Drückerführung (9) Montagehilfe (11) verwenden.
6. Schlosskappe (3) mit Drückerführung (9) auf Gegenplatte (6)
schrauben.
7. Überstehenden Farbstreifen (1) mit Teppichmesser abschneiden.
8. Drückerrosetten (12) bei der Drückermontage mit aufstecken. Vier-
kantstift immer von der Schlossgegenseite einstecken.
DIN links
Türbreite / Glasmaß
3,5
Zargenfalzmaß
DIN rechts
gilt für Artikel:
applies to Cat. No.:
981.01.125, 129
981.01.135, 139
981.01.145, 149
981.01.155, 159
981.01.225, 229
981.01.235, 239
981.01.245, 249
981.01.255, 259
981.01.325, 329
981.01.335, 339
981.01.345, 349
981.01.355, 359
981.01.445, 449
981.01.455, 459
3,5
981.01.605, 609
981.01.615, 619
981.01.625, 629
981.01.635, 639
981.01.705, 709
981.01.715, 719
981.01.725, 729
981.01.735, 739
981.01.805, 809
981.01.815, 819
981.01.825, 829
981.01.835, 839
981.01.465, 469
981.01.475, 479
1/2
