Kapitel 4

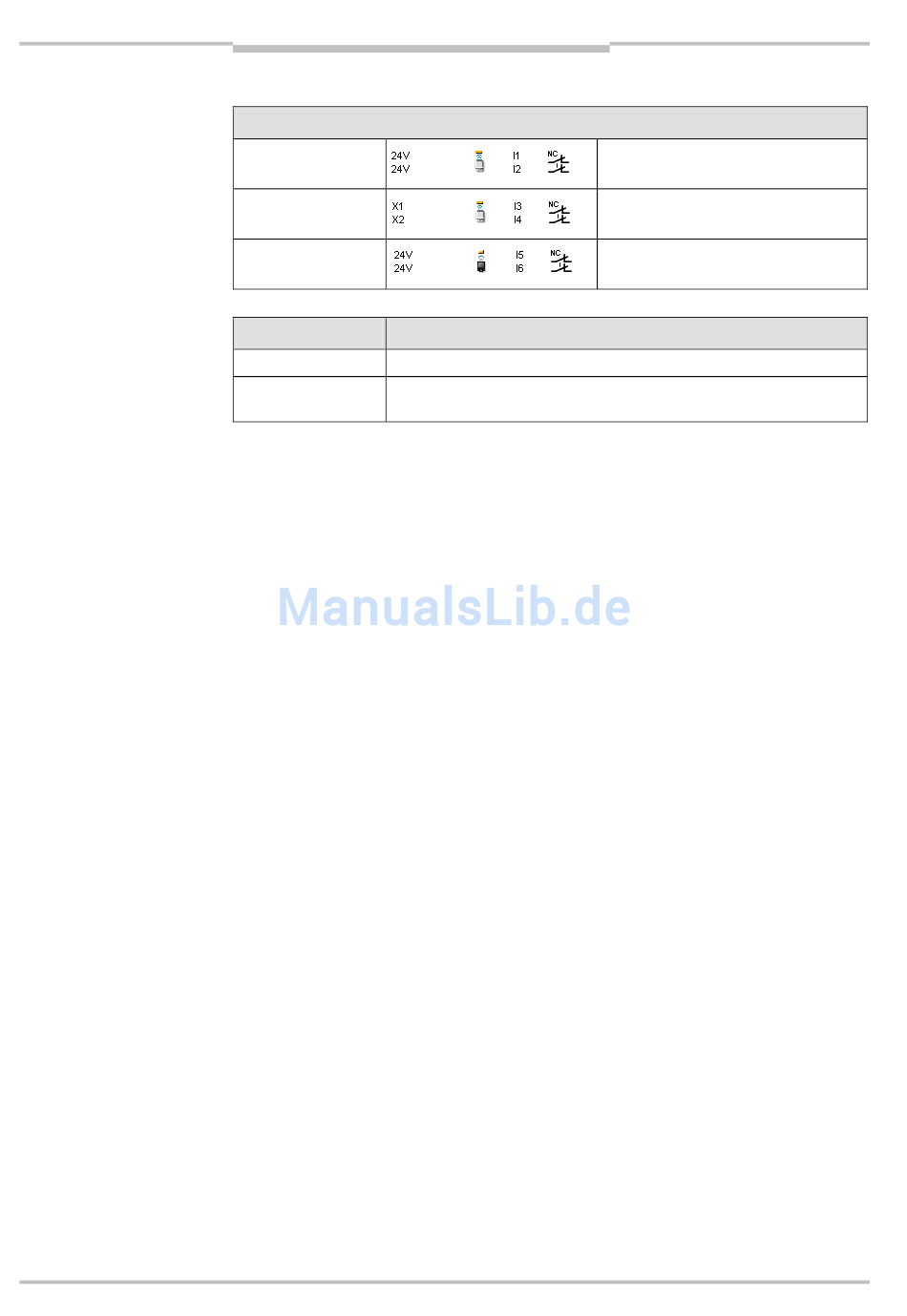

Tab. 27: Anschluss
Transponder
Tab. 28: Funktionen mit
Transpondern
Hinweise
28
© Wieland Electric GmbH • Deutschland • Alle Rechte vorbehalten
Anschluss von Geräten
4.2.3

Transponder-Schalter

Elektrischer Anschluss: Beispiel aus samos®PLAN mit SP-SDIO
ohne Testung
mit Testung
mit OSSD
Funktion Hinweise
Testung möglich, je nach eingesetztem Typ
Reihenschaltung / möglich, je nach eingesetztem Typ
Kaskadierung
Weitere Informationen finden Sie in der Betriebsanleitung des jeweiligen Transponder-
Schalters.
Betriebsanleitung
Ub an +LA, I1 an LA
Ub an +LB, I2 an LB
X1 an +LA, I3 an LA
X2 an +LB, I4 an LB
Ub an UB, I5 an OA
Ub an UB, I6 an OB
BA000496/2008-08-18 (Rev. A)
samos®PRO
